Гравітаційний тупиковий пристрій

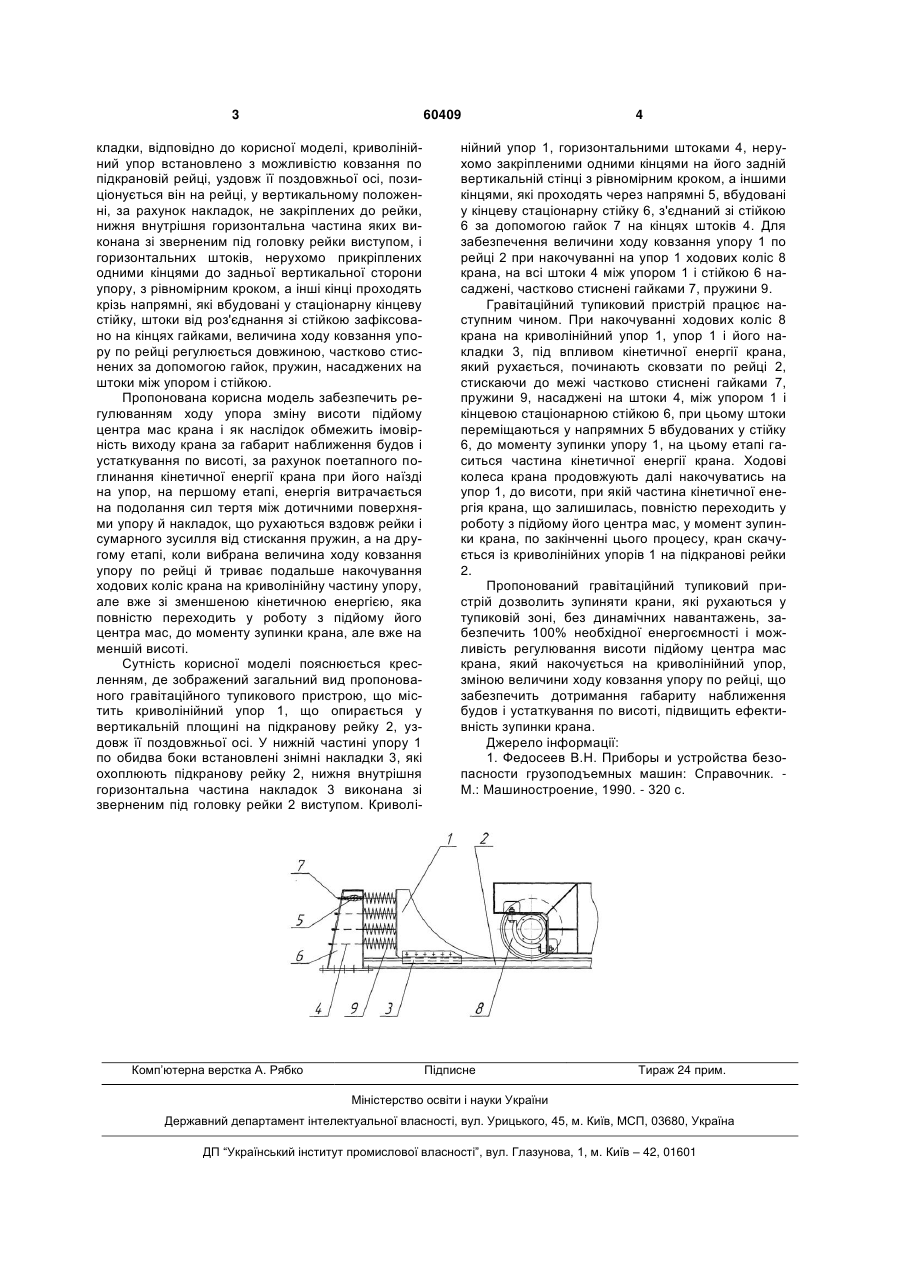

Гравітаційний тупиковий пристрій, який містить криволінійний упор і двосторонні бічні знімні накладки, який відрізняється тим, що криволінійний упор встановлено з можливістю ковзання по підкрановій рейці уздовж її поздовжньої осі, пози 3 60409 кладки, відповідно до корисної моделі, криволінійний упор встановлено з можливістю ковзання по підкрановій рейці, уздовж її поздовжньої осі, позиціонується він на рейці, у вертикальному положенні, за рахунок накладок, не закріплених до рейки, нижня внутрішня горизонтальна частина яких виконана зі зверненим під головку рейки виступом, і горизонтальних штоків, нерухомо прикріплених одними кінцями до задньої вертикальної сторони упору, з рівномірним кроком, а інші кінці проходять крізь напрямні, які вбудовані у стаціонарну кінцеву стійку, штоки від роз'єднання зі стійкою зафіксовано на кінцях гайками, величина ходу ковзання упору по рейці регулюється довжиною, частково стиснених за допомогою гайок, пружин, насаджених на штоки між упором і стійкою. Пропонована корисна модель забезпечить регулюванням ходу упора зміну висоти підйому центра мас крана і як наслідок обмежить імовірність виходу крана за габарит наближення будов і устаткування по висоті, за рахунок поетапного поглинання кінетичної енергії крана при його наїзді на упор, на першому етапі, енергія витрачається на подолання сил тертя між дотичними поверхнями упору й накладок, що рухаються вздовж рейки і сумарного зусилля від стискання пружин, а на другому етапі, коли вибрана величина ходу ковзання упору по рейці й триває подальше накочування ходових коліс крана на криволінійну частину упору, але вже зі зменшеною кінетичною енергією, яка повністю переходить у роботу з підйому його центра мас, до моменту зупинки крана, але вже на меншій висоті. Сутність корисної моделі пояснюється кресленням, де зображений загальний вид пропонованого гравітаційного тупикового пристрою, що містить криволінійний упор 1, що опирається у вертикальній площині на підкранову рейку 2, уздовж її поздовжньої осі. У нижній частині упору 1 по обидва боки встановлені знімні накладки 3, які охоплюють підкранову рейку 2, нижня внутрішня горизонтальна частина накладок 3 виконана зі зверненим під головку рейки 2 виступом. Криволі Комп’ютерна верстка А. Рябко 4 нійний упор 1, горизонтальними штоками 4, нерухомо закріпленими одними кінцями на його задній вертикальній стінці з рівномірним кроком, а іншими кінцями, які проходять через напрямні 5, вбудовані у кінцеву стаціонарну стійку 6, з'єднаний зі стійкою 6 за допомогою гайок 7 на кінцях штоків 4. Для забезпечення величини ходу ковзання упору 1 по рейці 2 при накочуванні на упор 1 ходових коліс 8 крана, на всі штоки 4 між упором 1 і стійкою 6 насаджені, частково стиснені гайками 7, пружини 9. Гравітаційний тупиковий пристрій працює наступним чином. При накочуванні ходових коліс 8 крана на криволінійний упор 1, упор 1 і його накладки 3, під впливом кінетичної енергії крана, який рухається, починають сковзати по рейці 2, стискаючи до межі частково стиснені гайками 7, пружини 9, насаджені на штоки 4, між упором 1 і кінцевою стаціонарною стійкою 6, при цьому штоки переміщаються у напрямних 5 вбудованих у стійку 6, до моменту зупинки упору 1, на цьому етапі гаситься частина кінетичної енергії крана. Ходові колеса крана продовжують далі накочуватись на упор 1, до висоти, при якій частина кінетичної енергія крана, що залишилась, повністю переходить у роботу з підйому його центра мас, у момент зупинки крана, по закінченні цього процесу, кран скачується із криволінійних упорів 1 на підкранові рейки 2. Пропонований гравітаційний тупиковий пристрій дозволить зупиняти крани, які рухаються у тупиковій зоні, без динамічних навантажень, забезпечить 100% необхідної енергоємності і можливість регулювання висоти підйому центра мас крана, який накочується на криволінійний упор, зміною величини ходу ковзання упору по рейці, що забезпечить дотримання габариту наближення будов і устаткування по висоті, підвищить ефективність зупинки крана. Джерело інформації: 1. Федосеев В.Н. Приборы и устройства безопасности грузоподъемных машин: Справочник. М.: Машиностроение, 1990. - 320 с. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
