Пристрій для побудови каркаса геометричних тіл
Номер патенту: 60410
Опубліковано: 25.06.2011
Автори: Айна Альфред, Лехціер Леонід Романович, Лехціер Олег Леонідович, Малков Ігор Владиславович, Сировой Генадій Володимирович, Цапко Юрій Станіславович
Формула / Реферат
Пристрій для побудови каркаса геометричних тіл, що містить блок формування граничної моделі геометричного тіла апаратом R-функцій, блок задання параметрів ліній каркаса і блок візуалізації граничних точок геометричного тіла, який відрізняється тим, що пристрій оснащено блоком генерації випадкових координат точки для візуалізації і блоком виявлення граничних точок геометричного тіла, причому виходи блока генерації випадкових координат точки для візуалізації з'єднано з першими входами блока формування граничної моделі геометричного тіла апаратом R-функцій і блока виявлення граничних точок геометричного тіла, а вихід блока формування граничної моделі геометричного тіла апаратом R-функцій з'єднано з другим входом блока виявлення граничних точок геометричного тіла.
Текст

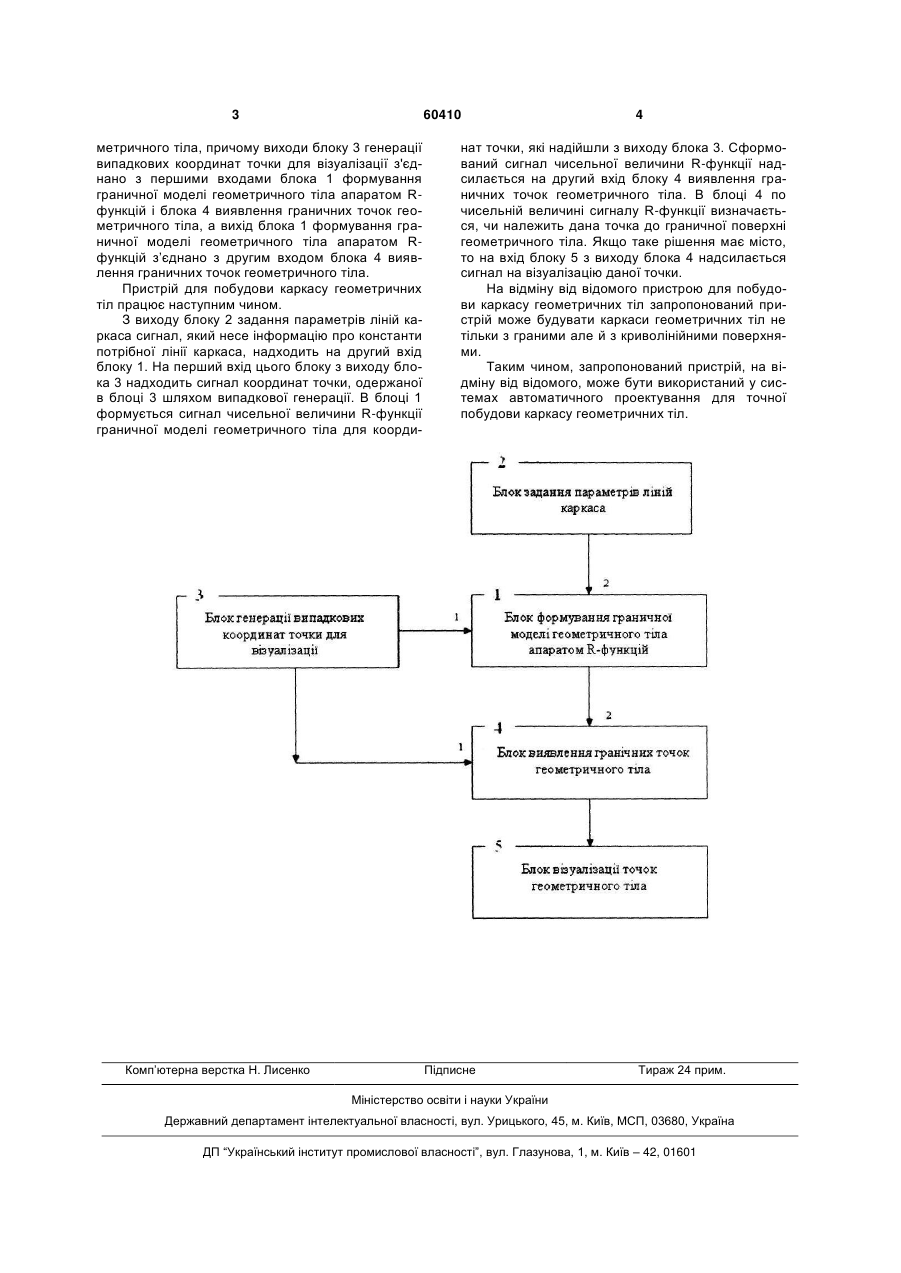

Пристрій для побудови каркаса геометричних тіл, що містить блок формування граничної моделі геометричного тіла апаратом R-функцій, блок за 3 60410 метричного тіла, причому виходи блоку 3 генерації випадкових координат точки для візуалізації з'єднано з першими входами блока 1 формування граничної моделі геометричного тіла апаратом Rфункцій і блока 4 виявлення граничних точок геометричного тіла, а вихід блока 1 формування граничної моделі геометричного тіла апаратом Rфункцій з’єднано з другим входом блока 4 виявлення граничних точок геометричного тіла. Пристрій для побудови каркасу геометричних тіл працює наступним чином. З виходу блоку 2 задання параметрів ліній каркаса сигнал, який несе інформацію про константи потрібної лінії каркаса, надходить на другий вхід блоку 1. На перший вхід цього блоку з виходу блока 3 надходить сигнал координат точки, одержаної в блоці 3 шляхом випадкової генерації. В блоці 1 формується сигнал чисельної величини R-функції граничної моделі геометричного тіла для коорди Комп’ютерна верстка Н. Лиcенко 4 нат точки, які надійшли з виходу блока 3. Сформований сигнал чисельної величини R-функції надсилається на другий вхід блоку 4 виявлення граничних точок геометричного тіла. В блоці 4 по чисельній величині сигналу R-функції визначається, чи належить дана точка до граничної поверхні геометричного тіла. Якщо таке рішення має місто, то на вхід блоку 5 з виходу блока 4 надсилається сигнал на візуалізацію даної точки. На відміну від відомого пристрою для побудови каркасу геометричних тіл запропонований пристрій може будувати каркаси геометричних тіл не тільки з граними але й з криволінійними поверхнями. Таким чином, запропонований пристрій, на відміну від відомого, може бути використаний у системах автоматичного проектування для точної побудови каркасу геометричних тіл. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for building a geometric body framework
Автори англійськоюLekhtsier Leonid Romanovych, Aina Alfred, Lekhtsier Oleh Leonidovych, Malkov Ihor Vladyslavovych, Syrovoi Hennadii Volodymyrovych, Tsapko Yurii Stanislavovych
Назва патенту російськоюУстройство для построения каркаса геометрических тел
Автори російськоюЛехциер Леонид Романович, Айна Альфред, Лехциер Олег Леонидович, Малков Игорь Владиславович, Сировой Геннадий Владимирович, Цапко Юрий Станиславович
МПК / Мітки
МПК: G06K 9/00
Мітки: пристрій, побудови, тіл, геометричних, каркаса
