Відпрацьований поглинач сірководню як активатор вулканізації гумових сумішей

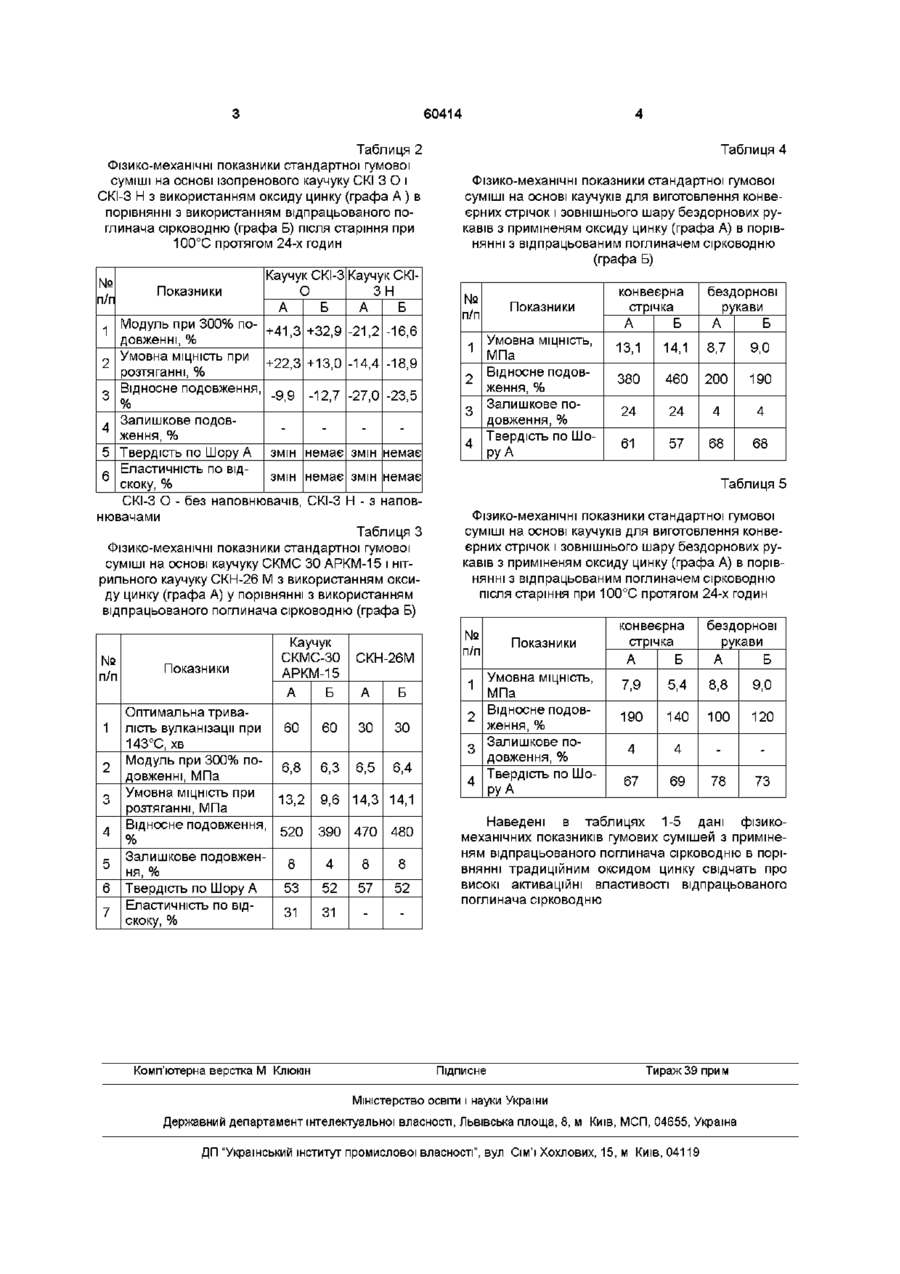

Застосування відпрацьованого поглинача сірководню як активатора вулканізації гумових сумішей показники фізико-механічних досліджень стандартних гумових сумішей на основі різних каучуків з використанням відпрацьованого поглинача сірководню в порівнянні з традиційним активатором оксидом цинку Таблиця 1 Фізико-механічні показники стандартної гумової суміші на основі ізопренового каучуку СКІ-3 О і СКІ-3 Н з використанням оксиду цинку (графа А) і з використанням відпрацьованого поглинача сірководню (графа Б) № п/п 1 2 3 4 5 6 7 Показники Каучук СКІ-3 О А Б Оптимальна тривалість вулканізації пру ЗО 133°С, хв Модуль при 300% 7,5 подовженні, МПа Умовна МІЦНІСТЬ пру розтяганні, МПа Відносне подовження, % Залишкове подовження, % Твердість по Шору А Еластичність по відскоку, % Каучук СКІ-3 Н А Б ЗО ЗО ЗО 6,9 3,3 2,9 23,3 24,6 28,5 28,5 810 850 740 760 4 4 12 16 37 35 52 52 60 60 49 48 о (О 60414 Таблиця 2 Фізико-механічні показники стандартної гумової суміші на основі ізопренового каучуку СКІ З О і СКІ-3 Н з використанням оксиду цинку (графа А ) в порівнянні з використанням відпрацьованого поглинача сірководню (графа Б) після старіння при 100°С протягом 24-х годин № п/г 1 2 Показники Каучук СКІ-3 Каучук СКІ0 ЗН А Б А Б Модуль при 300% по+41,3 +32,9 -21,2 -16,6 довженні, % Умовна МІЦНІСТЬ при +22,3 +13,0 -14,4 -18,9 розтяганні, % Відносне подовження, 3 -9,9 % Залишкове подов4 ження, % 5 Твердість по Шору А ЗМІН Еластичність по від6 ЗМІН скоку, % СКІ-3 О - без наповнювачів, нювачами -12,7 -27,0 -23,5 немає ЗМІН немає 1 2 3 4 5 6 7 Показники Оптимальна тривалість вулканізації при 143°С, хв Модуль при 300% подовженні, МПа Умовна МІЦНІСТЬ при Фізико-механічні показники стандартної гумової суміші на основі каучуків для виготовлення конвеєрних стрічок і зовнішнього шару бездорнових рукавів з примшеням оксиду цинку (графа А) в порівнянні з відпрацьованим поглиначем сірководню (графа Б) № п/п 1 Показники Умовна МІЦНІСТЬ, МПа Відносне подов2 ження, % Залишкове по3 довження, % Твердість по Шо4 руА конвеєрна стрічка А Б бездорнові рукави А Б 13,1 14,1 8,7 9,0 380 460 200 190 24 24 4 4 61 57 68 68 немає ЗМІН немає СКІ-3 Н - з напов Таблиця З Фізико-механічні показники стандартної гумової суміші на основі каучуку СКМС ЗО АРКМ-15 і нітрильного каучуку СКН-26 М з використанням оксиду цинку (графа А) у порівнянні з використанням відпрацьованого поглинача сірководню (графа Б) № п/п Таблиця 4 Каучук СКМС-30 АРКМ-15 А Б СКН-26М А Б 60 60 ЗО ЗО 6,8 6,3 6,5 6,4 13,2 9,6 14,3 14,1 розтяганні, МПа Відносне подовження, 520 % Залишкове подовжен8 ня, % Твердість по Шору А 53 Еластичність по від31 скоку, % Комп'ютерна верстка М Клюкш 390 470 480 4 8 8 52 57 52 31 Таблиця 5 Фізико-механічні показники стандартної гумової суміші на основі каучуків для виготовлення конвеєрних стрічок і зовнішнього шару бездорнових рукавів з примшеням оксиду цинку (графа А) в порівнянні з відпрацьованим поглиначем сірководню після старіння при 100°С протягом 24-х годин № п/п 1 Показники Умовна МІЦНІСТЬ, МПа Відносне подов2 ження, % Залишкове по3 довження, % Твердість по Шо4 руА конвеєрна стрічка А Б бездорнові рукави А Б 7,9 5,4 8,8 9,0 190 140 100 120 4 4 67 69 78 73 Наведені в таблицях 1-5 дані фізикомеханічних показників гумових сумішей з примшеням відпрацьованого поглинача сірководню в порівнянні традиційним оксидом цинку свідчать про високі активаційні властивості відпрацьованого поглинача сірководню Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
