Лижоролери з імітаторами ковзанів

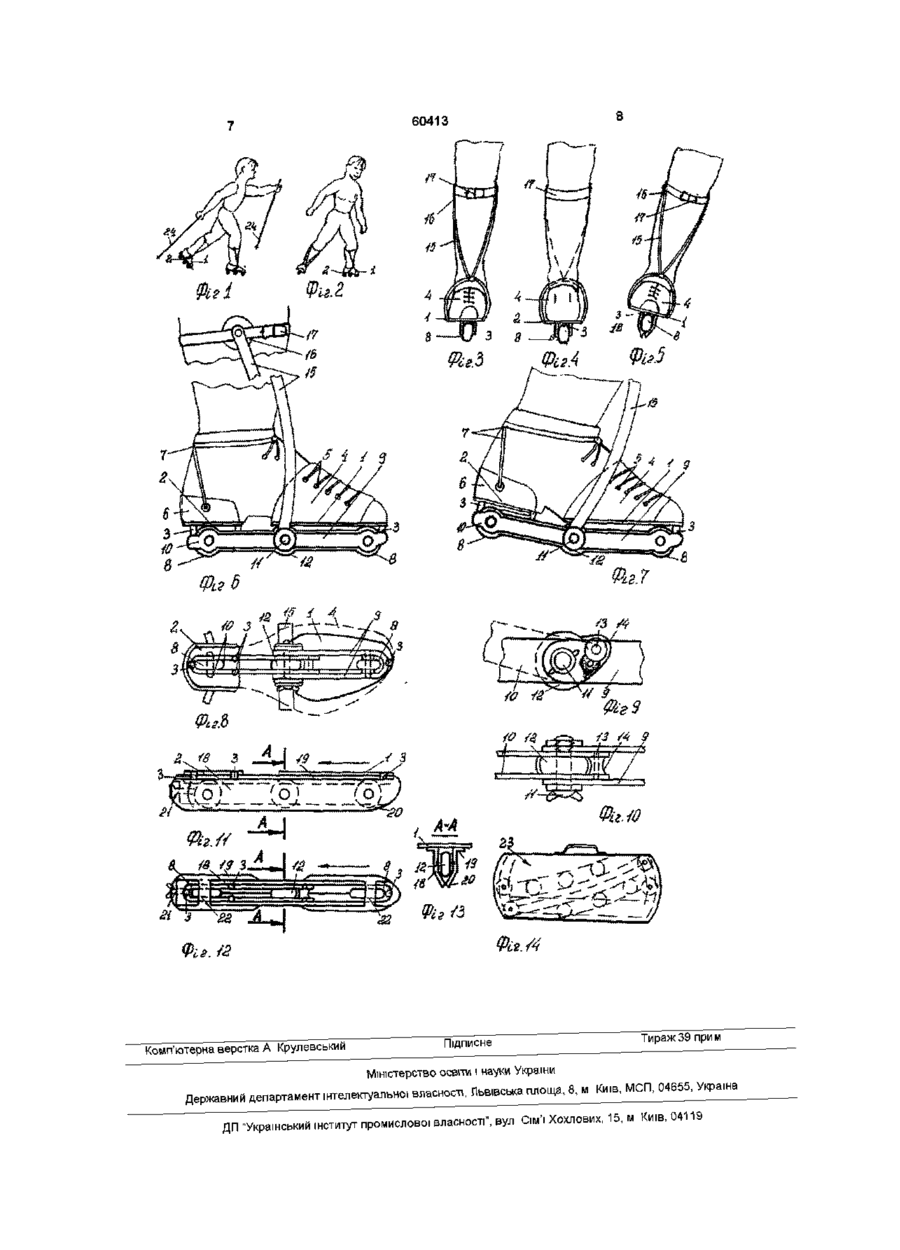

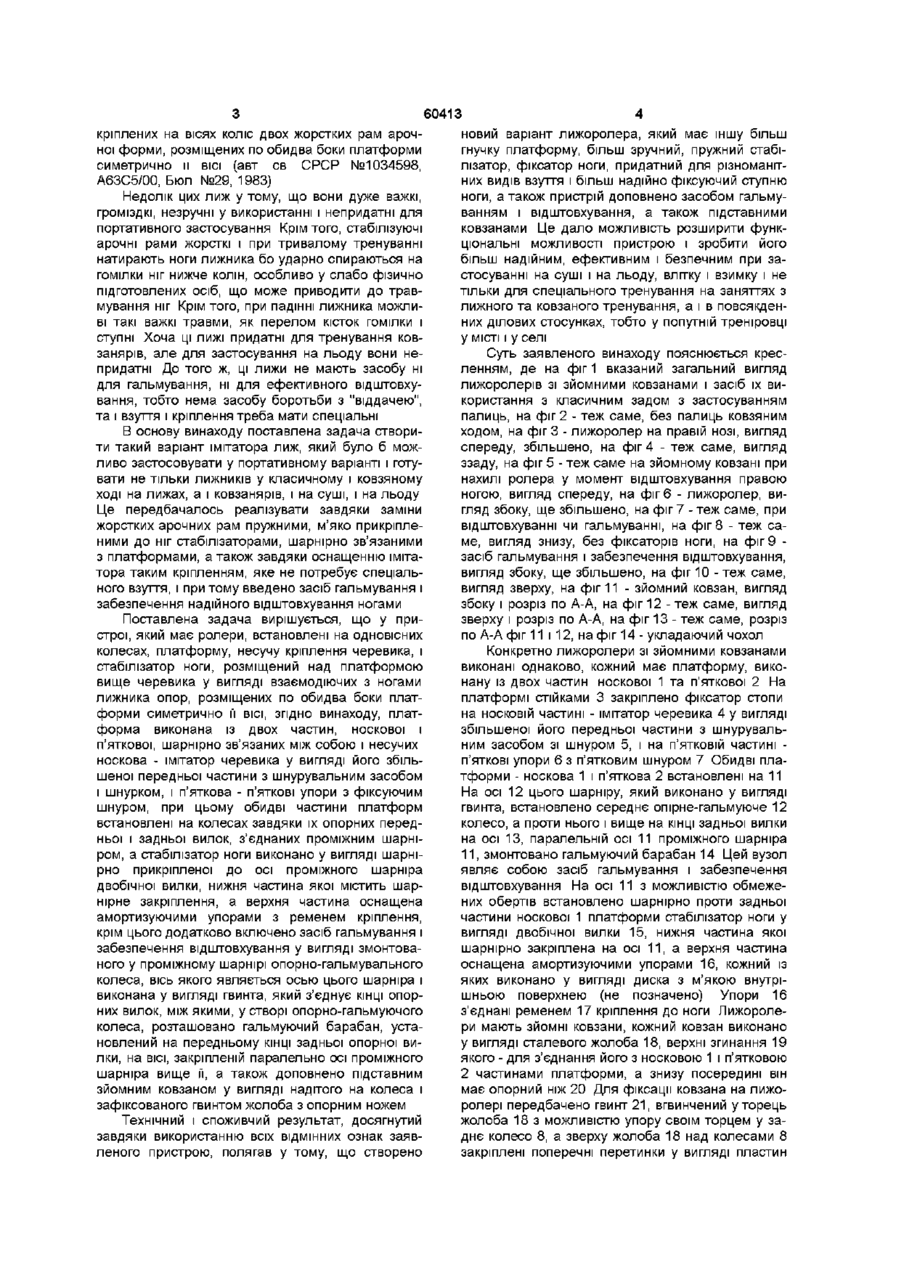

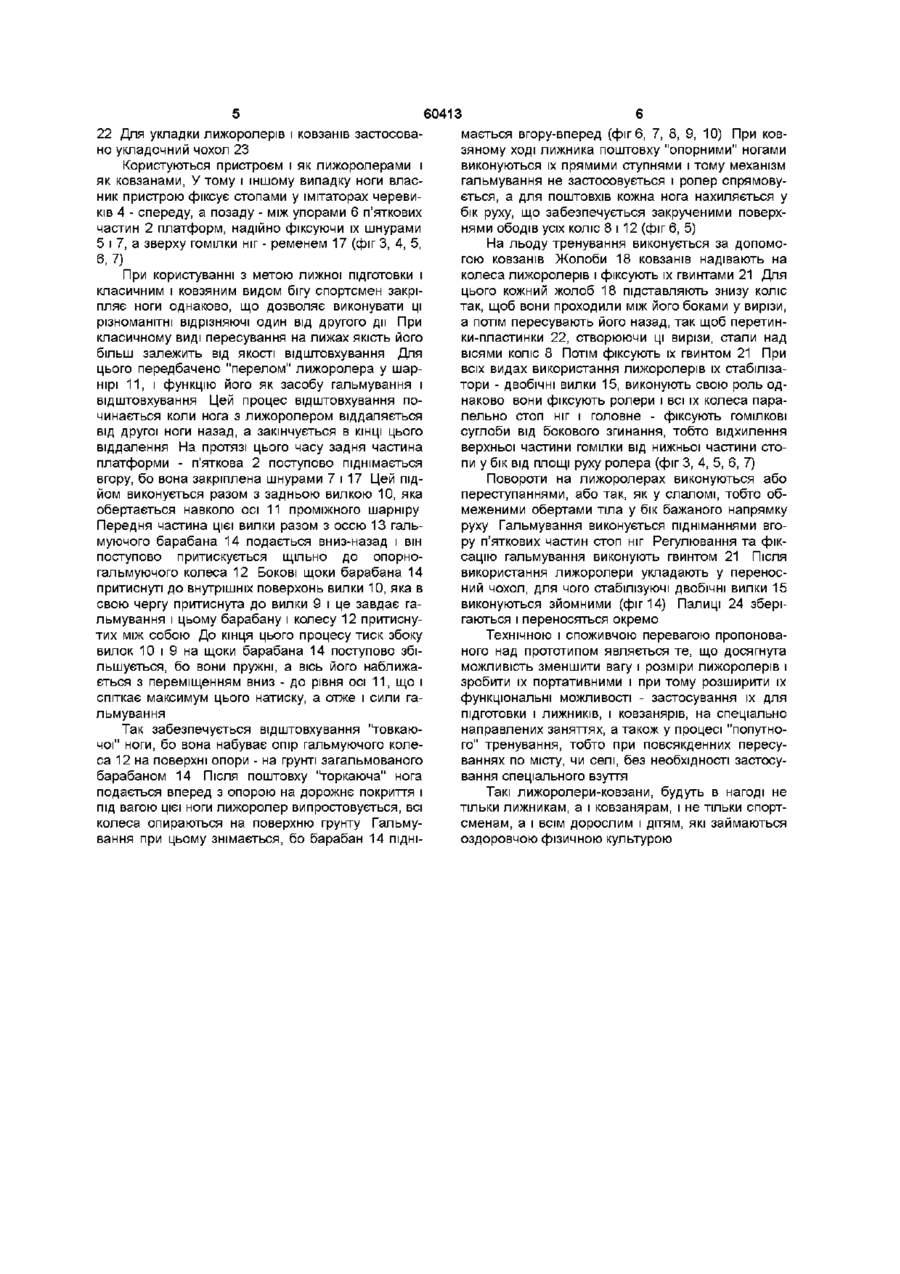

Лижоролери з імітаторами ковзанів, які містять ролери, встановлені на одновісних колесах, платформу, що несе кріплення черевика, і стабілізатор ноги, розміщений над платформою вище черевика у вигляді взаємодіючих з ногами лижника опор, розміщених по обидва боки платформи симетрично и осі, які відрізняються тим, що платформа виконана з двох частин, носкової і п'яткової, шарнірно з'єднаних між собою, і несучих носкова - імітатор черевика у вигляді його збільшеної передньої частини з шнурувальним засобом і шнурком і п'яткова - п'яткові упори з фіксуючим шнуром, при цьому обидві частини платформи встановлені на колесах за допомогою їх опорних передньої і задньої вилок, з'єднаних проміжним шарніром, а стабілізатор ноги виконано у вигляді шарнірно прикріпленої до осі проміжного шарніра двобічної вилки, нижня частина якої містить шарнірне закріплення, а верхня частина оснащена амортизуючими упорами з ременем кріплення, при цьому додатково включено засіб гальмування і забезпечення відштовхування у вигляді змонтованого у проміжному шарнірі опорно-гальмуючого колеса, вісь якого є віссю цього шарніра і виконана у вигляді гвинта, який з'єднує КІНЦІ опорних вилок, між якими у створі опорно-гальмуючого колеса розташовано гальмуючий барабан, встановлений на передньому КІНЦІ задньої опори вилки, на осі, закріпленій паралельно осі проміжного шарніра і вище неї, а також містить підставний знімний ковзан у вигляді надітого на колеса і зафіксованого гвинтом жолоба з опорним ножем Винахід належить до пристроїв, які застосовуються для тренування лижників і ковзанярів, зокрема до лижоролерів зі зйомними ковзанами ВІДОМІ лижоролери, що мають основу, несучу передні і задні колеса, і шарнірно установлений на основі важіль, вільний кінець якого шарнірно зв'язаний з кріпленням для спеціального взуття (авт св СРСР №1140804, А63С5/00, Бюл №7, 1985) Недолік цього пристрою утому, що він громіздкий і непридатний для портативного використання в умовах повсякденного життя у сучасному МІСТІ, чи у селі Крім того, для нього потрібне спеціальне кріплення для взуття і пристосоване до нього взуття ВІДОМІ лижоролери у вигляді закріплених на платформі блоків, які охвачені безкінцевою гнучкою тягою, зв'язаною з гальмуючим засобом, і кріплення для взуття, а засіб гальмування - це вигиб платформи і гнучка тяга (авт св СРСР №1331522, А63С5/00, 07/10 Бюл №31,1987) Недолік цього аналогу у тому, що у застосуванні він незручний і малонадійний, бо намотана на блоки безкінцева гнучка тяга піддається розтяжінню, забруднюється і псується від зносу, особливо в умовах брудних покрить дорог До того ж він, як і попередні пристрої потребує спеціального кріплення і взуття ВІДОМІ лижоролери, які мають зв'язані з основою кронштейни з колесами і платформу з кріпленням для ніг, встановлену з можливістю бокового обмеженого нахилу завдяки обмежуючих упорів, які встановлені на опорі і зміщенні з осями коліс на кронштейнах відносно опори (авт св СРСР №1445740, А63С17/02, Бюл №47, 1988) Недолік цього пристрою утому, що він важкий, непортативний і дуже складний по конструкції, потребує спеціального лижного кріплення і взуття і хоча має мету тренування лижників ковзяним методом бігу на лижах, але для тренування ковзанярів він непридатний Найбільш близьким по технічній суті є роликові лижи, які містять встановлену на одноосних колесах платформу, несучу кріплення носочної частини черевика і стабілізатор ноги, розміщений над платформою вище черевика, який має вигляд за (21)2001128261 ( 2 2 ) 0 3 12 2001 ( 2 4 ) 1 5 10 2 0 0 3 СО 5 о (О 60413 новий варіант лижоролера, який має іншу більш кріплених на вісях коліс двох жорстких рам арочгнучку платформу, більш зручний, пружний стабіної форми, розміщених по обидва боки платформи лізатор, фіксатор ноги, придатний для різноманітсиметрично и ВІСІ (авт св СРСР №1034598, них видів взуття і більш надійно фіксуючий ступню А63С5/00, Бюл №29, 1983) ноги, а також пристрій доповнено засобом гальмуНедолік цих лиж у тому, що вони дуже важкі, ванням і відштовхування, а також підставними громіздкі, незручні у використанні і непридатні для ковзанами Це дало можливість розширити функпортативного застосування Крім того, стабілізуючі ціональні можливості пристрою і зробити його арочні рами жорсткі і при тривалому тренуванні більш надійним, ефективним і безпечним при занатирають ноги лижника бо ударно спираються на стосуванні на суші і на льоду, влітку і взимку і не гомілки ніг нижче колін, особливо у слабо фізично тільки для спеціального тренування на заняттях з підготовлених осіб, що може приводити до травлижного та ковзаного тренування, а і в повсякденмування ніг Крім того, при падінні лижника можлиних ділових стосунках, тобто у попутній треніровці ві такі важкі травми, як перелом кісток гомілки і у МІСТІ і у селі ступні Хоча ці лижі придатні для тренування ковзанярів, але для застосування на льоду вони неСуть заявленого винаходу пояснюється креспридатні До того ж, ці лижи не мають засобу ні ленням, де на фіг 1 вказаний загальний вигляд для гальмування, ні для ефективного відштовхулижоролерів зі зиомними ковзанами і засіб їх вивання, тобто нема засобу боротьби з "віддачею", користання з класичним задом з застосуванням та і взуття і кріплення треба мати спеціальні палиць, на фіг 2 - теж саме, без палиць ковзяним ходом, на фіг 3 - лижоролер на правій нозі, вигляд В основу винаходу поставлена задача створиспереду, збільшено, на фіг 4 - теж саме, вигляд ти такий варіант імітатора лиж, який було б можззаду, на фіг 5 - теж саме на зйомному ковзані при ливо застосовувати у портативному варіанті і готунахилі ролера у момент відштовхування правою вати не тільки лижників у класичному і ковзяному ногою, вигляд спереду, на фіг 6 - лижоролер, виході на лижах, а і ковзанярів, і на суші, і на льоду гляд збоку, ще збільшено, на фіг 7 - теж саме, при Це передбачалось реалізувати завдяки заміни відштовхуванні чи гальмуванні, на фіг 8 - теж сажорстких арочних рам пружними, м'яко прикріплеме, вигляд знизу, без фіксаторів ноги, на фіг 9 ними до ніг стабілізаторами, шарнірно зв'язаними засіб гальмування і забезпечення відштовхування, з платформами, а також завдяки оснащенню імітавигляд збоку, ще збільшено, на фіг 10 - теж саме, тора таким кріпленням, яке не потребує спеціальвигляд зверху, на фіг 11 - зйомний ковзан, вигляд ного взуття, і при тому введено засіб гальмування і збоку і розріз по А-А, на фіг 12 - теж саме, вигляд забезпечення надійного відштовхування ногами зверху і розріз по А-А, на фіг 13 - теж саме, розріз Поставлена задача вирішується, що у припо А-А фіг 11 і 12, на фіг 14 - укладаючий чохол строї, який має ролери, встановлені на одновісних колесах, платформу, несучу кріплення черевика, і стабілізатор ноги, розміщений над платформою вище черевика у вигляді взаємодіючих з ногами лижника опор, розміщених по обидва боки платформи симетрично її ВІСІ, згідно винаходу, платформа виконана із двох частин, носкової і п'яткової, шарнірно зв'язаних між собою і несучих носкова - імітатор черевика у вигляді його збільшеної передньої частини з шнурувальним засобом і шнурком, і п'яткова - п'яткові упори з фіксуючим шнуром, при цьому обидві частини платформ встановлені на колесах завдяки їх опорних передньої і задньої вилок, з'єднаних проміжним шарніром, а стабілізатор ноги виконано у вигляді шарнірно прикріпленої до осі проміжного шарніра двобічної вилки, нижня частина якої містить шарнірне закріплення, а верхня частина оснащена амортизуючими упорами з ременем кріплення, крім цього додатково включено засіб гальмування і забезпечення відштовхування у вигляді змонтованого у проміжному шарнірі опорно-гальмувального колеса, вісь якого являється осью цього шарніра і виконана у вигляді гвинта, який з'єднує КІНЦІ опорних вилок, між якими, у створі опорно-гальмуючого колеса, розташовано гальмуючий барабан, установлений на передньому КІНЦІ задньої опорної вилки, на ВІСІ, закріпленій паралельно осі проміжного шарніра вище її, а також доповнено підставним зйомним ковзаном у вигляді надітого на колеса і зафіксованого гвинтом жолоба з опорним ножем Технічний і споживчий результат, досягнутий завдяки використанню всіх ВІДМІННИХ ознак заявленого пристрою, полягав у тому, що створено Конкретно лижоролери зі зиомними ковзанами виконані однаково, кожний має платформу, виконану із двох частин носкової 1 та п'яткової 2 На платформі стійками 3 закріплено фіксатор стопи на носковій частині - імітатор черевика 4 у вигляді збільшеної його передньої частини з шнурувальним засобом зі шнуром 5, і на п'ятковій частині п'яткові упори 6 з п'ятковим шнуром 7 Обидві платформи - носкова 1 і п'яткова 2 встановлені на 11 На осі 12 цього шарніру, який виконано у вигляді гвинта, встановлено середнє опірне-гальмуюче 12 колесо, а проти нього і вище на КІНЦІ задньої вилки на осі 13, паралельній осі 11 проміжного шарніра 11, змонтовано гальмуючий барабан 14 Цей вузол являє собою засіб гальмування і забезпечення відштовхування На осі 11 з можливістю обмежених обертів встановлено шарнірно проти задньої частини носкової 1 платформи стабілізатор ноги у вигляді двобічної вилки15, нижня частина якої шарнірно закріплена на осі 11, а верхня частина оснащена амортизуючими упорами 16, кожний із яких виконано у вигляді диска з м'якою внутрішньою поверхнею (не позначено) Упори 16 з'єднані ременем 17 кріплення до ноги Лижоролери мають зйомні ковзани, кожний ковзан виконано у вигляді сталевого жолоба 18, верхні згинання 19 якого - для з'єднання його з носковою 1 і п'ятковою 2 частинами платформи, а знизу посередині він має опорний ніж 20 Для фіксації ковзана на лижоролері передбачено гвинт 21, вгвинчений у торець жолоба 18 з можливістю упору своїм торцем у заднє колесо 8, а зверху жолоба 18 над колесами 8 закріплені поперечні перетинки у вигляді пластин 22 Для укладки лижоролерів і ковзанів застосовано укладочний чохол 23 Користуються пристроєм і як лижоролерами і як ковзанами, У тому і іншому випадку ноги власник пристрою фіксує стопами у імітаторах черевиків 4 - спереду, а позаду - між упорами 6 п'яткових частин 2 платформ, надійно фіксуючи їх шнурами 5 і 7, а зверху гомілки ніг - ременем 17 (фіг 3, 4, 5, 6,7) При користуванні з метою лижної підготовки і класичним і ковзяним видом бігу спортсмен закріпляє ноги однаково, що дозволяє виконувати ці різноманітні відрізняючі один від другого дм При класичному виді пересування на лижах якість його більш залежить від якості відштовхування Для цього передбачено "перелом" лижоролера у шарнірі 11, і функцію його як засобу гальмування і відштовхування Цей процес відштовхування починається коли нога з лижоролером віддаляється від другої ноги назад, а закінчується в КІНЦІ ЦЬОГО віддалення На протязі цього часу задня частина платформи - п'яткова 2 поступово піднімається вгору, бо вона закріплена шнурами 7 і 17 Цей підйом виконується разом з задньою вилкою 10, яка обертається навколо осі 11 проміжного шарніру Передня частина цієї вилки разом з оссю 13 гальмуючого барабана 14 подається вниз-назад і він поступово притискується щільно до опорногальмуючого колеса 12 Бокові ЩОКИ барабана 14 притиснуті до внутрішніх поверхонь вилки 10, яка в свою чергу притиснута до вилки 9 і це завдає гальмування і цьому барабану і колесу 12 притиснутих між собою До кінця цього процесу тиск збоку вилок 10 і 9 на щоки барабана 14 поступово збільшується, бо вони пружні, а вісь його наближається з переміщенням вниз - до рівня осі 11, що і спіткає максимум цього натиску, а отже і сили гальмування Так забезпечується відштовхування "товкаючоі" ноги, бо вона набуває опір гальмуючого колеса 12 на поверхні опори - на грунті загальмованого барабаном 14 Після поштовху "торкаюча" нога подається вперед з опорою на дорожнє покриття і під вагою цієї ноги лижоролер випростовується, всі колеса опираються на поверхню грунту Гальмування при цьому знімається, бо барабан 14 підні 60413 мається вгору-вперед (фіг 6, 7, 8, 9, 10) При ковзяному ході лижника поштовху "опорними" ногами виконуються їх прямими ступнями і тому механізм гальмування не застосовується і ролер спрямовується, а для поштовхів кожна нога нахиляється у бік руху, що забезпечується закрученими поверхнями ободів усіх коліс 8 і 12 (фіг 6, 5) На льоду тренування виконується за допомогою ковзанів Жолоби 18 ковзанів надівають на колеса лижоролерів і фіксують їх гвинтами 21 Для цього кожний жолоб 18 підставляють знизу коліс так, щоб вони проходили між його боками у вирізи, а потім пересувають його назад, так щоб перетинки-пластинки 22, створюючи ці вирізи, стали над вісями коліс 8 Потім фіксують їх гвинтом 21 При всіх видах використання лижоролерів їх стабілізатори - двобічні вилки 15, виконують свою роль однаково вони фіксують ролери і всі їх колеса паралельно стоп ніг і головне - фіксують ГОМІЛКОВІ суглоби від бокового згинання, тобто відхилення верхньої частини гомілки від нижньої частини стопи у бік від площі руху ролера (фіг 3, 4, 5, 6, 7) Повороти на лижоролерах виконуються або переступаннями, або так, як у слаломі, тобто обмеженими обертами тіла у бік бажаного напрямку руху Гальмування виконується підніманнями вгору п'яткових частин стоп ніг Регулювання та фіксацію гальмування виконують гвинтом 21 Після використання лижоролери укладають у переносний чохол, для чого стабілізуючі двобічні вилки 15 виконуються зйомними (фіг 14) Палиці 24 зберігаються і переносяться окремо Технічною і споживчою перевагою пропонованого над прототипом являється те, що досягнута можливість зменшити вагу і розміри лижоролерів і зробити їх портативними і при тому розширити їх функціональні можливості - застосування їх для підготовки і лижників, і ковзанярів, на спеціально направлених заняттях, а також у процесі "попутного" тренування, тобто при повсякденних пересуваннях по місту, чи селі, без необхідності застосування спеціального взуття Такі лижоролери-ковзани, будуть в нагоді не тільки лижникам, а і ковзанярам, і не тільки спортсменам, а і всім дорослим і дітям, які займаються оздоровчою фізичною культурою 60413 Комп'ютерна верстка А Крулевськии Міністерство освіти і науки України ДП "Український інститут промислово, власності", вул Сім'ї Хохлових, 15, м Київ, 04119
