Система розкріплення опори

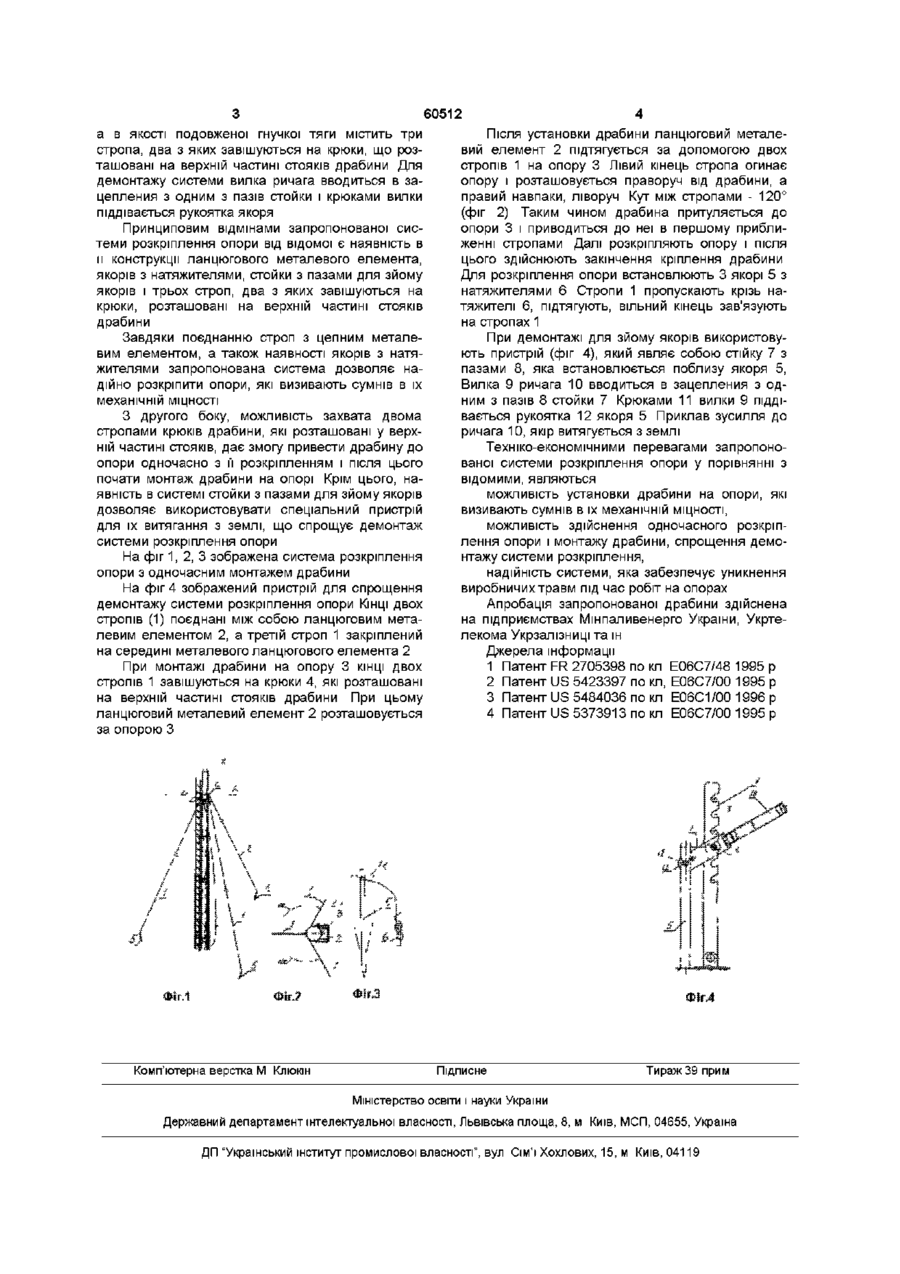

1 Система розкріплення опори, що включає кріплення, подовжену гнучку тягу, яка відрізня Винахід відноситься до конструкції пристроїв, які забезпечують надійне кріплення опори і одночасною установкою на неї драбини і використовується при роботі на опорах, які визивають сумнів в їх механічній МІЦНОСТІ при проведенні профілактичних, ремонтних і обслуговуючих робіт, пов'язаних з підйомом на опори любого типу і конфігурації ЛІНІЙ електропередач (ЛЕП) і інших господарських об'єктів ВІДОМІ конструкції пристроїв для кріплення драбин на опори, які складаються з - двох зажимів у вигляді П-подібного елементу в одну з полок якого вгвинчується різьбовий штир з зажимною пробкою [1], - лівого і правого бокових ПІДВІСНИХ елементів і порожнистих перекладин між ними [2], - кріпіжних елементів, які вміщують дві гнучкі стрічки, що прикріпляються до протилежних кінцевих частин корпуса [3] ВІДОМІ конструкції пристроїв дозволяють забезпечити досить надійне кріплення драбини до опори, але вони не можуть бути використані для кріплення драбин на опори, що вшивають сумнів в їх механічній МІЦНОСТІ, яка обумовлена недостатнім заглибленням опори, спуханням грунту, загниванням деревини, тріщинами у бетоні та ш причинами, тому, що їх застосування передбачено тітки на надійно закріплених опорах Відома також система для забезпечення СТІЙКОСТІ драбини, яка являється найбільш близькою до заявляемої за суттю [4] Система - прототип включає Підтримуючу опору, два паралельних подовжених вертикальних жорстких прямих бокових ється тим, що додатково містить ланцюговий металевий елемент, якорі з натягачами, стояк з пазами і важіль з вилкою, яка має крюки для зняття якорів, а як подовжену гнучку тягу містить три стропа, два з яких навішуються на крюки, розташовані на верхній частині стояків драбини 2 Система за п 1, яка відрізняється тим, що вилка важеля вводиться в зачеплення з одним з пазів стойки і крюками піддівається рукояткою якоря елемента, які з єднані декількома рознесеними горизонтальними жорсткими перекладинами, анкерне кріплення, яке вміщує трос, встановлений горизонтально вздовж вертикальної конструкції в проміжній частині, яка відстоїть від горизонтальної поверхні і нижче верхньої частини вертикальної конструкції В цьому пристрої передбачені одна або більше анкерних точок на вертикальній конструкції, до якої поєднуючий елемент може кріпитися Поєднуючий елемент вміщує подовжену гнучку тягу, яка кріпиться між анкерами и частиною драбини, яка віддалена вгору від її нижніх КІНЦІВ Поєднуючий елемент утримує драбину таким чином, що нижня частина драбини не може бути відтягнута від анкера більш ніж на довжину подовжуючого елемента ВІДОМІЙ системі властиві такі недоліки - вона не дозволяє забезпечити надійну установку драбини до опор, які визивають сумнів в їх механічній МІЦНОСТІ, - не дозволяє зробити розкріплення опори і, як наслідок, одночасне розкріплення опори і монтаж драбини, - складний демонтаж системи кріплення, Задачею данного винаходу є забезпечення надійної установки драбини на опори, які визивають сумнів в їх механічній МІЦНОСТІ, одночасного розкріплення опори і монтажу драбини, а також спрощення демонтажу системи розкріплення Поставлена задача досягається тим, що система, яка включає кріплення, подовжену гнучку тягу, додатково містить ланцюговий металевий елемент, якорі з натяжителями, стойку з пазами І ричагом з вилкою, яка має крюки для зйому якорів, ю о (О 60512 а в якості подовженої гнучкої тяги містить три стропа, два з яких завішуються на крюки, що розташовані на верхній частині стояків драбини Для демонтажу системи вилка ричага вводиться в зацепления з одним з пазів стойки і крюками вилки піддівається рукоятка якоря Принциповим відмінами запропонованої системи розкріплення опори від відомої є наявність в и конструкції ланцюгового металевого елемента, якорів з натяжителями, стойки з пазами для зйому якорів і трьох строп, два з яких завішуються на крюки, розташовані на верхній частині стояків драбини Завдяки поєднанню строп з цепним металевим елементом, а також наявності якорів з натяжителями запропонована система дозволяє надійно розкріпити опори, які визивають сумнів в їх механічній МІЦНОСТІ З другого боку, можливість захвата двома стропами крюків драбини, які розташовані у верхній частині стояків, дає змогу привести драбину до опори одночасно з її розкріпленням і після цього почати монтаж драбини на опорі Крім цього, наявність в системі стойки з пазами для зйому якорів дозволяє використовувати спеціальний пристрій для їх витягання з землі, що спрощує демонтаж системи розкріплення опори На фіг 1, 2, 3 зображена система розкріплення опори з одночасним монтажем драбини На фіг 4 зображений пристрій для спрощення демонтажу системи розкріплення опори КІНЦІ ДВОХ стропів (1) поєднані між собою ланцюговим металевим елементом 2, а третій строп 1 закріплений на середині металевого ланцюгового елемента 2 При монтажі драбини на опору 3 КІНЦІ ДВОХ стропів 1 завішуються на крюки 4, які розташовані на верхній частині стояків драбини При цьому ланцюговий металевий елемент 2 розташовується за опорою З Мг.1 Після установки драбини ланцюговий металевий елемент 2 підтягується за допомогою двох стропів 1 на опору 3 Лівий кінець стропа огинає опору і розташовується праворуч від драбини, а правий навпаки, ліворуч Кут між стропами - 120° (фіг 2) Таким чином драбина притуляється до опори 3 і приводиться до неї в першому приближены стропами Далі розкріпляють опору і після цього здійснюють закінчення кріплення драбини Для розкріплення опори встановлюють 3 якорі 5 з натяжителями 6 Стропи 1 пропускають крізь натяжителі 6, підтягують, вільний кінець зав'язують на стропах 1 При демонтажі для зйому якорів використовують пристрій (фіг 4), який являє собою стійку 7 з пазами 8, яка встановлюється поблизу якоря 5, Вилка 9 ричага 10 вводиться в зацепления з одним з пазів 8 стойки 7 Крюками 11 вилки 9 піддівається рукоятка 12 якоря 5 Приклав зусилля до ричага 10, якір витягується з землі Техніко-економічними перевагами запропонованої системи розкріплення опори у порівнянні з ВІДОМИМИ, ЯВЛЯЮТЬСЯ можливість установки драбини на опори, які визивають сумнів в їх механічній МІЦНОСТІ, МОЖЛИВІСТЬ здійснення одночасного розкріплення опори і монтажу драбини, спрощення демонтажу системи розкріплення, надійність системи, яка забезпечує уникнення виробничих травм під час робіт на опорах Апробація запропонованої драбини здійснена на підприємствах Мінпаливенерго України, Укртелекома Укрзалізниці та ш Джерела інформації 1 Патент FR 2705398 по кл Е06С7/48 1995 р 2 Патент US 5423397 по кл, Е06С7/00 1995 р 3 Патент US 5484036 по кл Е06С1/00 1996 р 4 Патент US 5373913 по кл Е06С7/00 1995 р Фіг.? Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
