Пристрій для виготовлення гвинтових заготовок

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 53191

Опубліковано: 27.09.2010

Автори: Васильків Василь Васильович, Босюк Павло Володимирович, Радик Дмитро Леонидович

Завантажити PDF файл.

Формула / Реферат

Пристрій для виготовлення гвинтових заготовок, який містить механізм формоутворення спіралі, механізми подачі та відгинання, який відрізняється тим, що механізм формоутворення спіралі містить рухому та нерухому плити, на кожній з них встановлений корпус, виконаний із двох камер, відокремлююча стінка кожної з них розміщена у фронтальній площині вздовж напрямку переміщення рухомої плити, в кожній камері встановлена призма, на робочих поверхнях якої розміщена рухома затискна губка, причому кожна рухома затискна губка виконана складеною із двох частин, розміщених у відповідній камері, при цьому пара рухомих затискних губок розміщена по одну сторону від відокремлююючої стінки, встановлена з можливістю робочого зближення частин губок, а інша пара рухомих затискних губок встановлена з можливістю робочого віддалення.

Текст

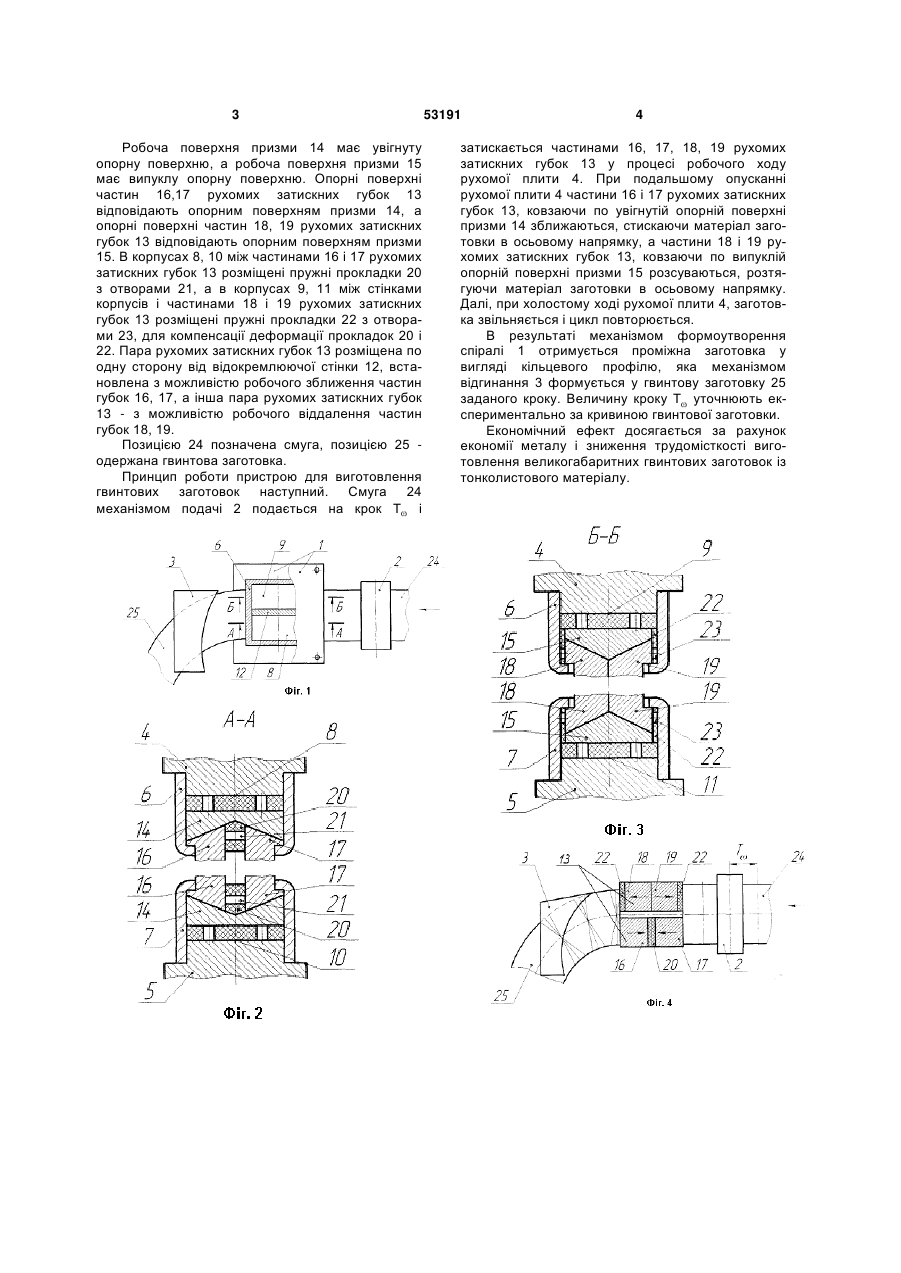

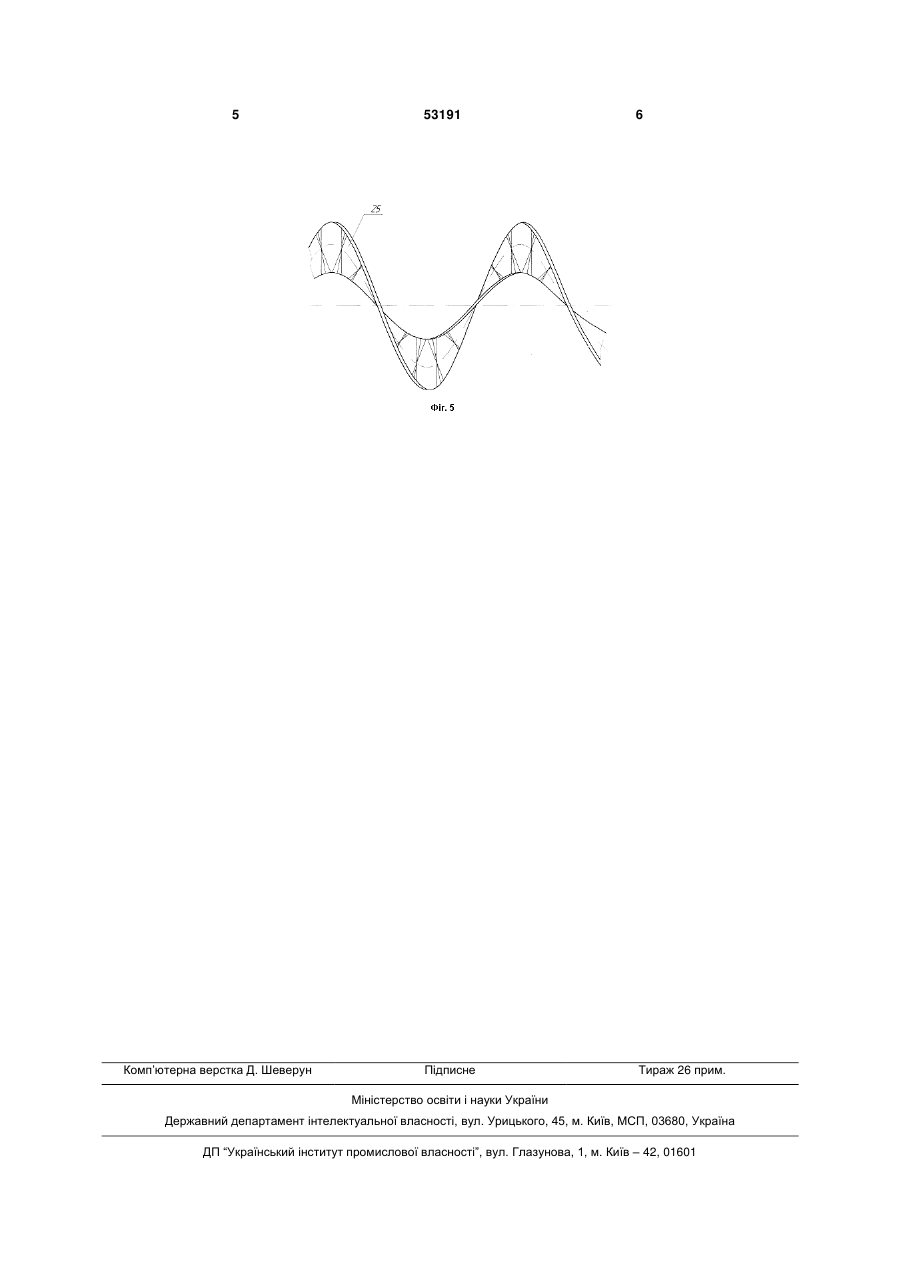

Пристрій для виготовлення гвинтових заготовок, який містить механізм формоутворення спіралі, механізми подачі та відгинання, який відрізняється тим, що механізм формоутворення спіралі містить рухому та нерухому плити, на кожній з них 3 Робоча поверхня призми 14 має увігнуту опорну поверхню, а робоча поверхня призми 15 має випуклу опорну поверхню. Опорні поверхні частин 16,17 рухомих затискних губок 13 відповідають опорним поверхням призми 14, а опорні поверхні частин 18, 19 рухомих затискних губок 13 відповідають опорним поверхням призми 15. В корпусах 8, 10 між частинами 16 і 17 рухомих затискних губок 13 розміщені пружні прокладки 20 з отворами 21, а в корпусах 9, 11 між стінками корпусів і частинами 18 і 19 рухомих затискних губок 13 розміщені пружні прокладки 22 з отворами 23, для компенсації деформації прокладок 20 і 22. Пара рухомих затискних губок 13 розміщена по одну сторону від відокремлюючої стінки 12, встановлена з можливістю робочого зближення частин губок 16, 17, а інша пара рухомих затискних губок 13 - з можливістю робочого віддалення частин губок 18, 19. Позицією 24 позначена смуга, позицією 25 одержана гвинтова заготовка. Принцип роботи пристрою для виготовлення гвинтових заготовок наступний. Смуга 24 механізмом подачі 2 подається на крок Т і 53191 4 затискається частинами 16, 17, 18, 19 рухомих затискних губок 13 у процесі робочого ходу рухомої плити 4. При подальшому опусканні рухомої плити 4 частини 16 і 17 рухомих затискних губок 13, ковзаючи по увігнутій опорній поверхні призми 14 зближаються, стискаючи матеріал заготовки в осьовому напрямку, а частини 18 і 19 рухомих затискних губок 13, ковзаючи по випуклій опорній поверхні призми 15 розсуваються, розтягуючи матеріал заготовки в осьовому напрямку. Далі, при холостому ході рухомої плити 4, заготовка звільняється і цикл повторюється. В результаті механізмом формоутворення спіралі 1 отримується проміжна заготовка у вигляді кільцевого профілю, яка механізмом відгинання 3 формується у гвинтову заготовку 25 заданого кроку. Величину кроку Т уточнюють експериментально за кривиною гвинтової заготовки. Економічний ефект досягається за рахунок економії металу і зниження трудомісткості виготовлення великогабаритних гвинтових заготовок із тонколистового матеріалу. 5 Комп’ютерна верстка Д. Шеверун 53191 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for producing screw blanks

Автори англійською

Vasylkiv Vasyl Vasyliovych, Radyk Dmytro Leonidovych, Bosiuk Pavlo Volodymyrovych

Назва патенту російською

Устройство для изготовления винтовых заготовок

Автори російською

Василькив Василий Васильевич, Радик Дмитрий Леонидович, Босюк Павел Владимирович
