Вітровий двигун

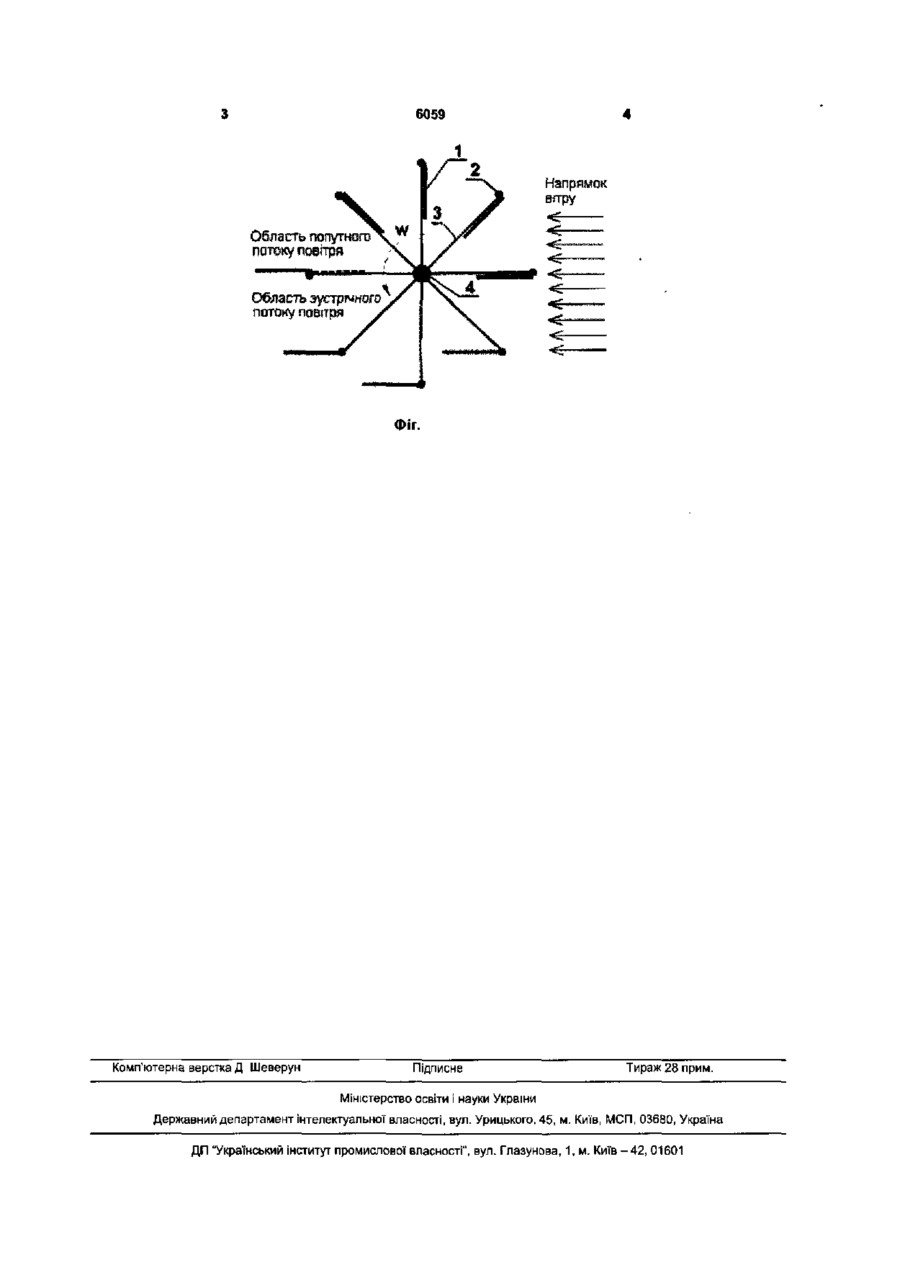

Вітровий двигун, що має не менше трьох лопатей з паралельними осями обертання, розташованих на кінцях важелів, симетрично зв'язаних із ротором, який відрізняється тим, що вільне обертання кожної лопаті обмежене з одного і того ж боку уявною площиною, якій належать осі ротора та відповідної лопаті. Корисна модель має індекс рубрики F03D3/06 відповідно до діючої редакції' МПК і називається: "Вітровий двигун, що має не менше трьох лопатей з паралельними осями обертання, розташованих на кінцях важелів симетрично пов'язаних із ротором, який відрізняється тим, що вільне обертання кожної лопаті обмежене з одного і того ж боку уявною площиною, якій належать осі ротора та відповідної' лопаті". Корисна модель відноситься до галузі використання джерел енергії, що поновлюються, а саме енергії вітру. До галузі використання корисної моделі належить постачання рідини з будь-яких джерел або накопичення достатньої кількості потенційної енергії з метою її подальшого використання для Інших потреб З відкритих джерел аналогів не виявлено. Суть корисної моделі полягає у безпосередньому отриманні без стороннього початкового імпульсу детермінованого обертання ротора при будь-якому напрямку та швидкості вітру, суттєвою ознакою якого є обмеження вільного обертання кожної лопаті з одного і того ж боку уявною площиною, якій належать осі ротора та відповідної лопаті. За допомогою корисної' моделі вирішується технічна задача переміщення певних об'ємов рідини в автоматичному режимі без використання будь-якого джерела енергії, окрім енергії вітру. Схема корисної моделі зображена на кресленні, де: 1 - лопать, 2 - вісь обертання лопаті, 3 - важіль, 4 - ротор. Обертання ротора обумовлене суттєвою різницею між сумарним лобовим супро тивом лопатей в області попутного потоку повітря і сумарним лобовим супротивом лопатей в області зустрічного потоку повітря. Незалежно від напрямку вітру, за рахунок обмеження вільного обертання кожної лопаті з одного і того ж боку уявною площиною якій належать осі ротора та відповідної лопаті, лопаті самостійно орієнтуються у положенні з найбільшою різницею зазначених сумарних лобових супротивов та забезпечують обертання ротора в детермінованому напрямку. На схемі це напрямок w. Технічна задача виконується за рахунок використання обертаючого момента ротора відповідним об'ємним насосом. Фігура креслення складається із однієї схеми, на якій зображено. 1 - лопать, 2 - вісь обертання лопаті, 3 - важіль, 4 - ротор, w - напрямок обертання ротора, напрямок вітру, розташування областей попутного та зустрічного потоку повітря Відомості, які підтверджують можливість здійснення корисної моделі1 Відповідно до схеми корисної' моделі розроблений діючий макет із такими характеристиками: найбільша площа лопаті в області зустрічного потоку вітра - 0,125м2; площа лопатей в області попутного потоку вітра - 0,001м2; кількість важелів довжиною 1м - 5 Випробування здійснювалися на протязі 10 діб в м Києві в умовах щільної забудови на висоті 2,8м. Технічна задача - відкачування води з затопленого погріба на висоту 5м. Найнижчий результат за добу склав приблизно 0,2м3 води. Найбільший - приблизно 0,6м3. Загалом - близько 3,2м3. О ю о со 6059 Напрямок впру Область попутного\ w
