Пристрій для кантування заготовок
Номер патенту: 60603
Опубліковано: 15.10.2003
Автори: Шеремет Володимир Олександрович, Бабенко Михайло Антонович, Щур Віталій Андрійович
Формула / Реферат

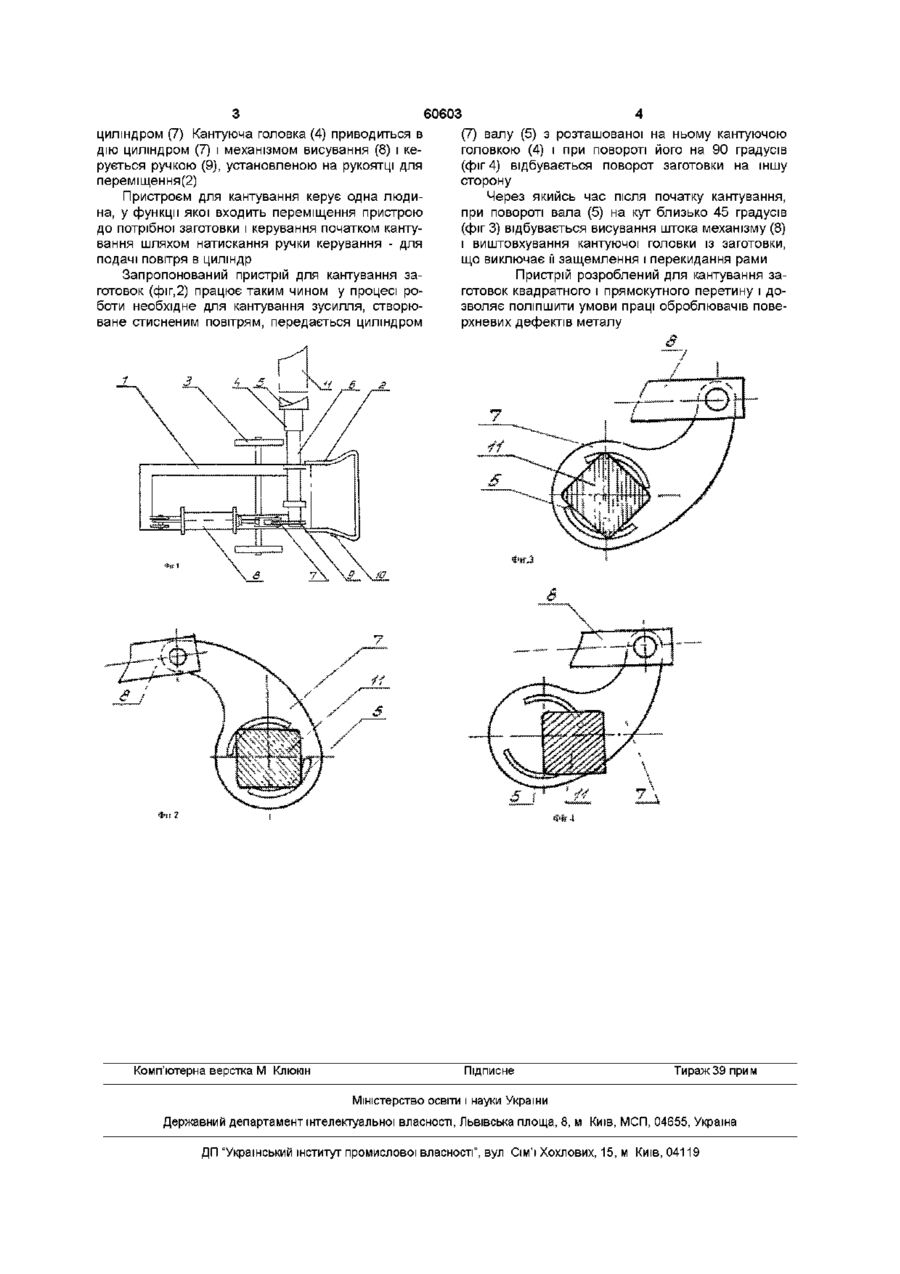

Пристрій для кантування заготовок, що містить пересувний візок, обладнаний кантуючим пристроєм, який відрізняється тим, що змінна кантуюча головка виконана з двох пелюстків, які захоплюють заготовку квадратної чи прямокутної форми з торця, оснащена механізмом висування і приводиться в дію встановленим на візку і керованим ручкою керування пневмоциліндром, причому кантуюча головка установлена з можливістю повороту на 90 градусів навколо своєї осі.
Текст
Пристрій для кантування заготовок, що містить пересувний візок, обладнаний кантуючим Винахід відноситься до металурги, зокрема до прокатного виробництва, і може бути використаний на ДІЛЯНЦІ підготовки заготовок (ад'юстажі), при кантуванні заготовок на інспекційних стелажах і стелажах вогневого зачищення Відомий кантувач прямокутних заготовок, що складається з пересувного візка з електроприводом, постаченого кантуючим механізмом, і двухланковим "ламким" важелем (авторське посвідчення СРСР №1521515А1, 15 11 89, Бюл №42) Недоліком відомого кантувача є - порівняльна складність, що полягає в необхідності наявності механізму переміщення транспортного засобу, - напрямні знаходяться під заготовками, що зачищаються, у результаті чого після зачищення, перед експлуатацією кантувача необхідне розчищення напрямних, - після кантування заготовки знаходяться разом і для наступного зачищення їх необхідно розсовувати вручну, - конструкція не зовсім надійна, тому що в результаті ударних навантажень, що виникають при кантуванні заготовок, механізм переломлення буде піддаватися постійним ударам Задачею дійсного винаходу є удосконалення пристрою для кантування заготовок шляхом виконання компактного, малогабаритного пересувного візка, на рамі якого встановлені механізми повороту заготовок навколо и подовжньої осі, що дозволить одержати технічний результат гарантований захват, поворот і знімання кантуючої головки з заготовки пристроєм, який відрізняється тим, що змінна кантуюча головка виконана з двох пелюстків, які захоплюють заготовку квадратної чи прямокутної форми з торця, оснащена механізмом висування і приводиться в дію встановленим на візку і керованим ручкою керування пневмоциліндром, причому кантуюча головка установлена з можливістю повороту на 90 градусів навколо своєї осі Стосовно прототипу у винаходу, що заявляється, маються наступні ВІДМІННІ ознаки - пристрій обладнаний механізмом повороту і механізмом висування кантуючої головки, розташований на компактному пересувному візку і керується вручну, - мається можливість швидкої заміни кантуючої головки при необхідності кантування заготовки іншого перетину (наприклад із квадрата 150x150мм на квадрат 125x125), - за рахунок наявності механізму висування кантуючої головки немає необхідності в розсуванні заготовок при кантуванні, - за рахунок можливості зміни висоти розташування кантуючої головки шляхом нахилу рами за допомогою рукоятки переміщення, можна робити кантування заготовок, маючих кривизну, - немає необхідності в установці спеціальних напрямних, що дозволяє використовувати пристрій у будь-якому МІСЦІ ад'юстажа, - як енергоносій використовується повітря Сутність даного винаходу пояснюється графічними матеріалами, де на фіг 1 показаний загальний вид у плані пристрою для кантування, на фіг 2, фіг 3, фіг 4 - ПОСЛІДОВНІСТЬ процесу кантування (на фіг 2 - початкове положення пристрою перед кантуванням, на фіг, 3 - початок кантування, на фіг 4 - кантування і закінчення кантування) Пристрій для кантування заготовок (фіг 1) складається з установленої на колесах (3) рами (і) з рукояткою переміщення (2), кантуючої головки (4), виконаної з двох пелюстків, установленої на валу (5), з'єднаним поворотним важелем (6) з СО о (О о (О циліндром (7) Кантуюча головка (4) приводиться в дію циліндром (7) і механізмом висування (8) і керується ручкою (9), установленою на рукоятці для переміщення(2) Пристроєм для кантування керує одна людина, у функції якої входить переміщення пристрою до потрібної заготовки і керування початком кантування шляхом натискання ручки керування - для подачі повітря в циліндр Запропонований пристрій для кантування заготовок (фіг,2) працює таким чином у процесі роботи необхідне для кантування зусилля, створюване стисненим повітрям, передається циліндром 60603 (7) валу (5) з розташованої на ньому кантуючою головкою (4) і при повороті його на 90 градусів (фіг 4) відбувається поворот заготовки на іншу сторону Через якийсь час після початку кантування, при повороті вала (5) на кут близько 45 градусів (фіг 3) відбувається висування штока механізму (8) і виштовхування кантуючої головки із заготовки, що виключає її защемлення і перекидання рами Пристрій розроблений для кантування заготовок квадратного і прямокутного перетину і дозволяє поліпшити умови праці оброблювачів поверхневих дефектів металу Фіг Л Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
ДивитисяДодаткова інформація
Назва патенту англійськоюTurn-over device for blanks
Автори англійськоюSheremet Volodymyr Oleksandrovych, Babenko Mykhailo Antonovych, Shchur Vitalii Andriiovych
Назва патенту російськоюУстройство для кантования заготовок
Автори російськоюШеремет Владимир Александрович, Бабенко Михаил Антонович, Щур Виталий Андреевич
МПК / Мітки
МПК: B21B 39/20
Мітки: кантування, пристрій, заготовок
