Пристрій для відкачування води із свердловини

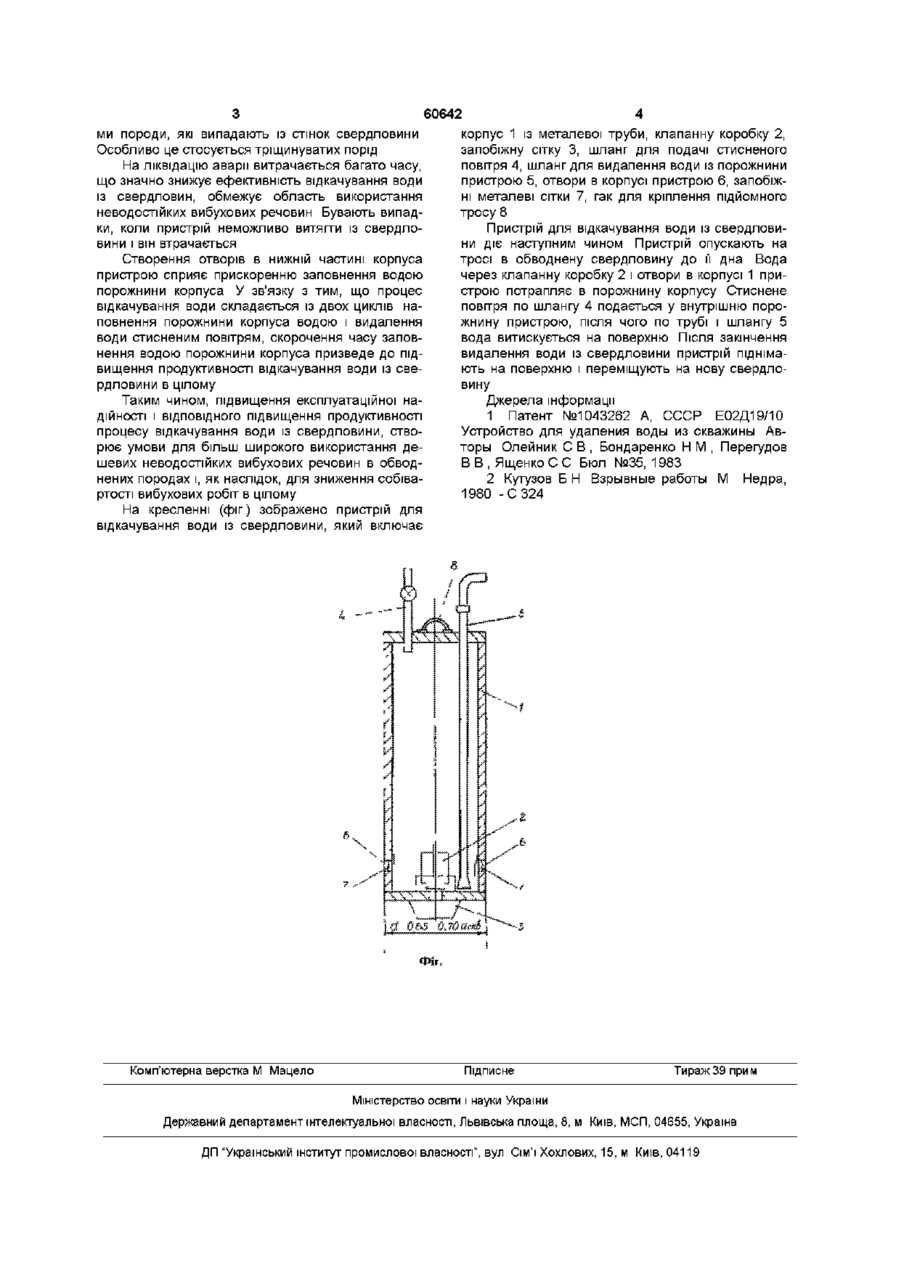

Пристрій для відкачування води із свердловини, що включає корпус із металевої труби, клапанну коробку, запобіжну сітку, шланг для подачі стисненого повітря і шланг для видалення води із порожнини пристрою, який відрізняється тим, що ЗОВНІШНІЙ діаметр корпуса становить 0,65-0,70 діаметра свердловини, а в його нижній частині виконані отвори діаметром 40мм із запобіжними сітками Винахід відноситься до гірничодобувної промисловості і може використовуватися при осушенні обводнених свердловин і подальшого їх заряджання неводостійкими вибуховими речовинами Відомо «устройство для удаления воды из скважины» [1], що включає внутрішню та зовнішню еластичну оболонки і з'єднаний із зовнішньою оболонкою повітряновід При цьому внутрішня оболонка обладнана забірною сіткою із зворотним клапаном на КІНЦІ, а зовнішня оболонка з'єднана своїми кінцями із внутрішньою Еластичність зовнішньої оболонки перевищує еластичність внутрішньої Недоліком вказаного пристрою є складність конструкції, низька експлуатаційна надійність при використанні еластичних оболонок під час опускання їх в свердловину (вірогідність порізів оболонки породою) і наповнення зовнішньої оболонки повітрям підтиском За прототип запропонованого пристрою для відкачування води із свердловини прийнято „погружное устройство" [2] для осушення свердловин перед заряджанням, до складу якої входить корпус (металева труба), клапанна коробка через яку порожнина корпусу пристрою заповнюється водою, а також шланги для подачі стисненого повітря і видачі води із порожнини корпусу пристрою на поверхню Недоліком вказаного пристрою є те, що при його опусканні в свердловину, а також при його ПІДЙОМІ із свердловини після закінчення відкачування води часто відбувається заклинення корпус пристрою кусками породи, що випадають із стінок свердловин, а особливо в тріщинуватих породах Як наслідок, витрачається багато часу на ліквідацію аварії, можлива при цьому і втрата самого пристрою Крім того, наявність однієї клапанної коробки, через яку вода поступає в порожнину корпусу пристрою, знижує продуктивність відкачування води із свердловини, що відбивається на ефективності процесу відкачування води в цілому В основу винаходу поставлено завдання удосконалення пристрою для відкачування води із свердловини, в якому, за рахунок конструктивних змін корпуса із металевої труби, ЗОВНІШНІЙ діаметр якого становить 0,65-0,70 діаметра свердловини, а в його нижній частині створюють отвори діаметром 40мм, забезпечується підвищення експлуатаційної надійності відкачування води із свердловини і, як наслідок, підвищення продуктивності процесу відкачування в цілому і ВІДПОВІДНОГО зниження собівартості вибухових робіт при підриванні обводнених гірських порід Поставлене завдання вирішується за рахунок того, що ЗОВНІШНІЙ діаметр корпуса пристрою, згідно винаходу, становить 0,65-0,70 діаметра свердловини, а в його нижній частині створюють отвори діаметром 40мм із запобіжними сітками Розмір зовнішнього діаметра корпуса пристрою для відкачування води із свердловин обумовлений тим, що при опусканні пристрою в свердловину, або при його ПІДЙОМІ із свердловини, трапляються випадки заклинення пристрою куска (О о (О 60642 ми породи, які випадають із стінок свердловини Особливо це стосується тріщинуватих порід На ліквідацію аварії витрачається багато часу, що значно знижує ефективність відкачування води із свердловин, обмежує область використання неводостійких вибухових речовин Бувають випадки, коли пристрій неможливо витягти із свердловини і він втрачається Створення отворів в нижній частині корпуса пристрою сприяє прискоренню заповнення водою порожнини корпуса У зв'язку з тим, що процес відкачування води складається із двох циклів наповнення порожнини корпуса водою і видалення води стисненим повітрям, скорочення часу заповнення водою порожнини корпуса призведе до підвищення продуктивності відкачування води із свердловини в цілому Таким чином, підвищення експлуатаційної надійності і ВІДПОВІДНОГО підвищення продуктивності процесу відкачування води із свердловини, створює умови для більш широкого використання дешевих неводостійких вибухових речовин в обводнених породах і, як наслідок, для зниження собівартості вибухових робіт в цілому На кресленні (фіг) зображено пристрій для відкачування води із свердловини, який включає Комп'ютерна верстка М Мацело корпус 1 із металевої труби, клапанну коробку 2, запобіжну сітку 3, шланг для подачі стисненого повітря 4, шланг для видалення води із порожнини пристрою 5, отвори в корпусі пристрою 6, запобіжні металеві сітки 7, гак для кріплення підйомного тросу 8 Пристрій для відкачування води із свердловини діє наступним чином Пристрій опускають на тросі в обводнену свердловину до її дна Вода через клапанну коробку 2 і отвори в корпусі 1 пристрою потрапляє в порожнину корпусу Стиснене повітря по шлангу 4 подається у внутрішню порожнину пристрою, після чого по трубі і шлангу 5 вода витискується на поверхню Після закінчення видалення води із свердловини пристрій піднімають на поверхню і переміщують на нову свердловину Джерела інформації 1 Патент №1043262 А, СССР Е02Д19/10 Устройство для удаления воды из скважины Авторы Олейник С В , Бондаренко Н М , Перегудов В В , Ященко С С Бюл №35, 1983 2 Кутузов Б Н Взрывные работы М Недра, 1980 -С 324 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
