Барабан барабанної сушарки
Номер патенту: 60675
Опубліковано: 25.06.2011
Формула / Реферат
1. Барабан барабанної сушарки, що містить циліндричний корпус з бандажами, вінцевою шестірнею і насадкою на завантажувальній ділянці, який відрізняється тим, що на розвантажувальній ділянці корпус по довжині перекрито перфорованими дисками, між якими розміщено молольні тіла.
2. Барабан за п. 1, який відрізняється тим, що між перфорованими дисками в корпусі змонтовано обичайку у вигляді перфорованого багатогранника, а молольні тіла розміщено всередині зазначеної обичайки.
Текст

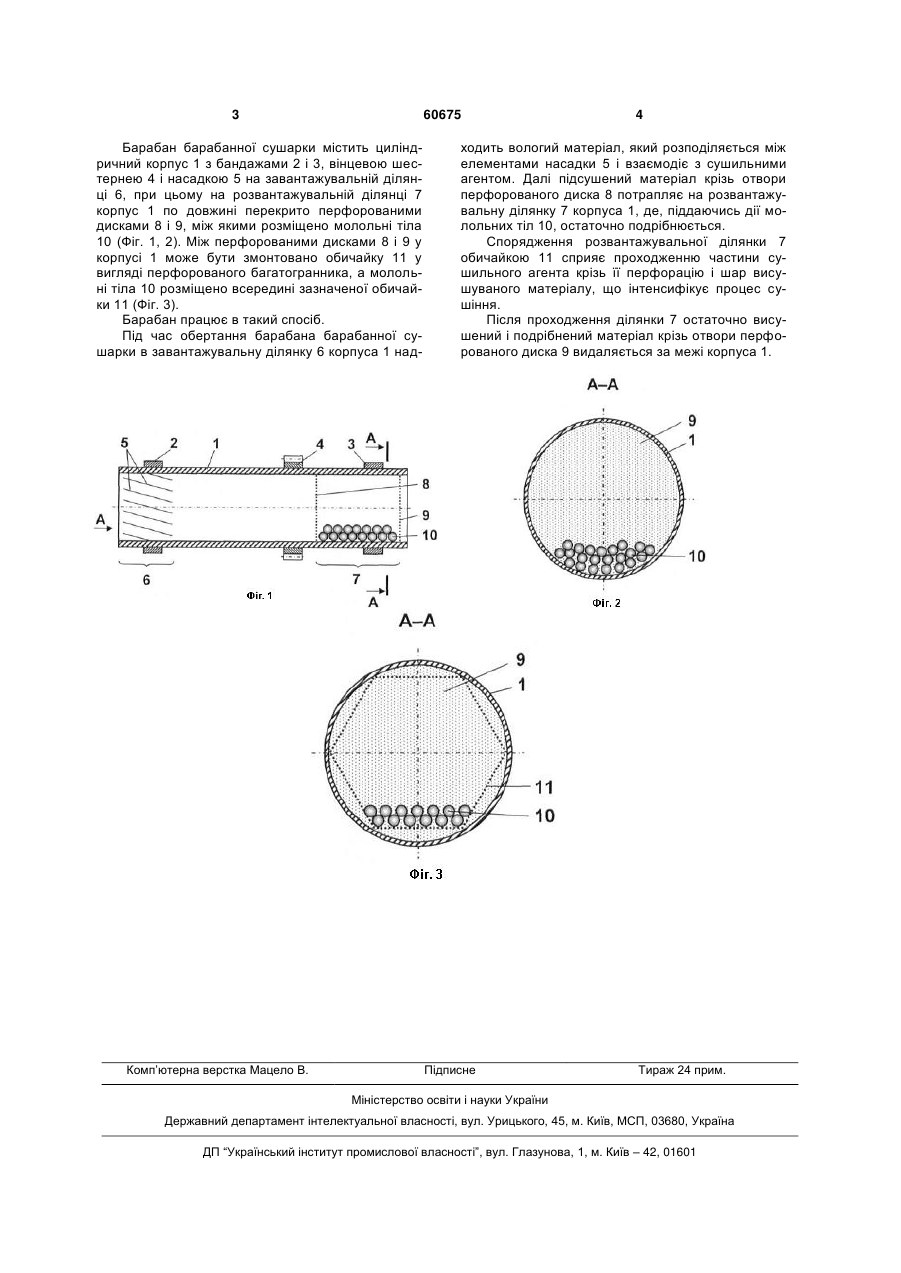

1. Барабан барабанної сушарки, що містить циліндричний корпус з бандажами, вінцевою шес 3 60675 Барабан барабанної сушарки містить циліндричний корпус 1 з бандажами 2 і 3, вінцевою шестернею 4 і насадкою 5 на завантажувальній ділянці 6, при цьому на розвантажувальній ділянці 7 корпус 1 по довжині перекрито перфорованими дисками 8 і 9, між якими розміщено молольні тіла 10 (Фіг. 1, 2). Між перфорованими дисками 8 і 9 у корпусі 1 може бути змонтовано обичайку 11 у вигляді перфорованого багатогранника, а молольні тіла 10 розміщено всередині зазначеної обичайки 11 (Фіг. 3). Барабан працює в такий спосіб. Під час обертання барабана барабанної сушарки в завантажувальну ділянку 6 корпуса 1 над Комп’ютерна верстка Мацело В. 4 ходить вологий матеріал, який розподіляється між елементами насадки 5 і взаємодіє з сушильними агентом. Далі підсушений матеріал крізь отвори перфорованого диска 8 потрапляє на розвантажувальну ділянку 7 корпуса 1, де, піддаючись дії молольних тіл 10, остаточно подрібнюється. Спорядження розвантажувальної ділянки 7 обичайкою 11 сприяє проходженню частини сушильного агента крізь її перфорацію і шар висушуваного матеріалу, що інтенсифікує процес сушіння. Після проходження ділянки 7 остаточно висушений і подрібнений матеріал крізь отвори перфорованого диска 9 видаляється за межі корпуса 1. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrum of drum drier
Автори англійськоюMikulionok Ihor Olehovych, Lutsenko Iryna Viktorivna
Назва патенту російськоюБарабан барабанной сушилки
Автори російськоюМикуленок Игорь Олегович, Луценко Ирина Викторовна
МПК / Мітки
МПК: F26B 25/16
Мітки: барабанної, сушарки, барабан
