Завантажити PDF файл.

Формула / Реферат

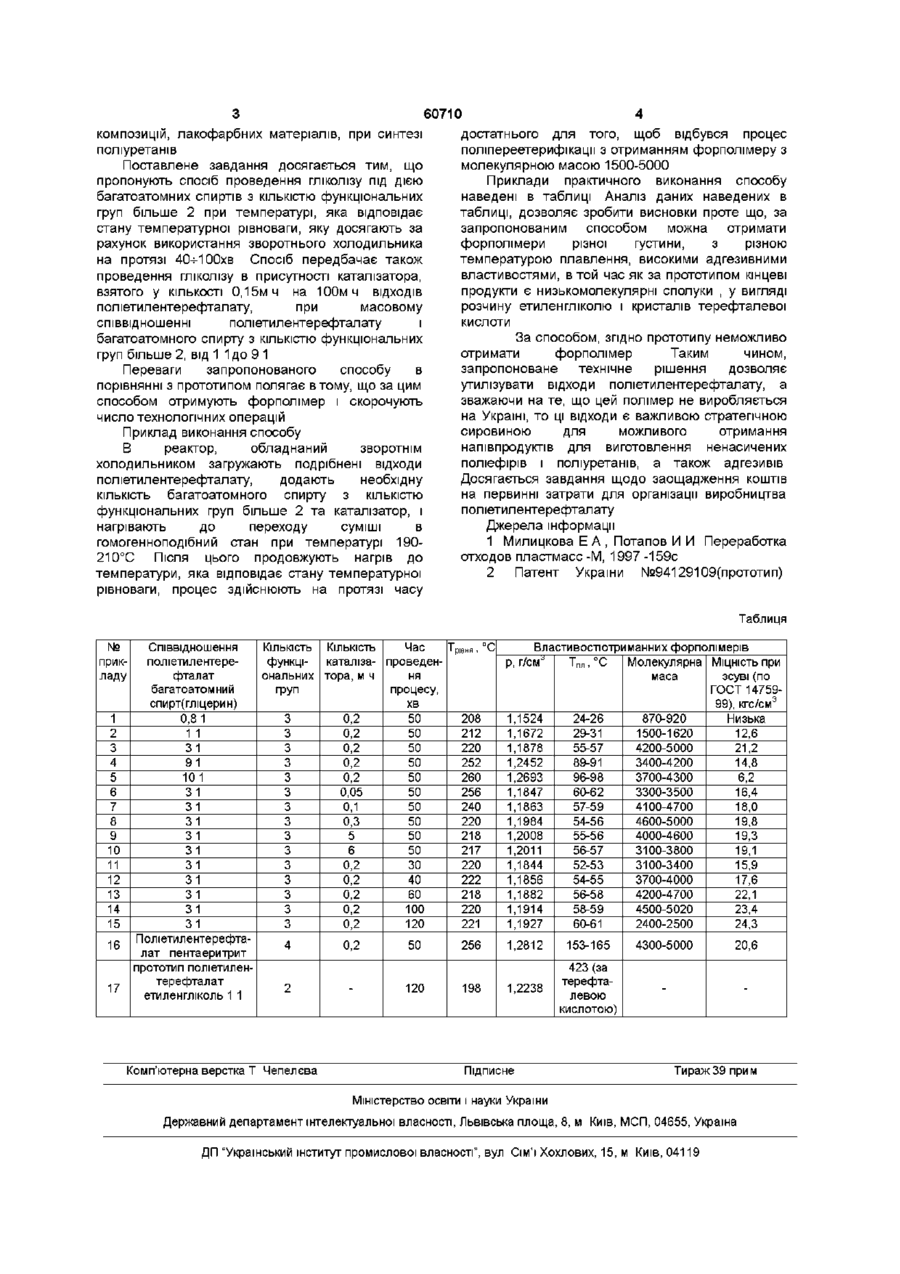

1. Спосіб переробки відходів поліетилентерефталату шляхом гліколізу, внаслідок чого відбуваються реакції переетерифікації, який відрізняється тим, що переетерифікацію ведуть під дією багатоатомних спиртів з кількістю функціональних груп більше 2, при температурі, яка відповідає стану температурної рівноваги, що досягається за рахунок використання зворотного холодильника, протягом часу, достатнього для отримання форполімеру, з молекулярною масою 1500-5000.

2. Спосіб за п. 1, який відрізняється тим, що переетерифікацію проводять протягом часу 40100 хв.

3. Спосіб за п. 1, який відрізняється тим, що переетерифікацію проводять у присутності каталізатора, взятого у кількості 0,15м.ч. на 100 м.ч. відходів поліетилентерефталату.

4. Спосіб за п. 1, який відрізняється тим, що переетерифікацію проводять при масовому співвідношенні відходів поліетилентерефталату і багатоатомного спирту з кількістю функціональних груп більше 2, від 11 до 91.

Текст

1 Спосіб переробки ВІДХОДІВ поліетилентерефталату шляхом гліколізу, внаслідок чого відбуваються реакції переетерифікацм, який відрізняється тим, що переетерифікацію ведуть під дією багатоатомних спиртів з КІЛЬКІСТЮ функціональних груп більше 2, при температурі, яка відповідає стану температурної рівноваги, що досягається за рахунок використання зворотного холодильника, Винахід відноситься до способів переробки ВІДХОДІВ поліетилентерефталату використання отриманних галузях промисловості ВІДОМІ способи подальшого продуктів переробки поліетилентерефталату Один передбачає отримання водорозчинних і продуктів в різних ВІДХОДІВ з них [1] сульфованних з ВІДХОДІВ поліетилентерефталату При цьому 20-50% ВІДХОДІВ у вигляді подрібнених пляшок, плівок, текстильних матеріалів піддають гліколізу при 200240°С в присутності 10-40% одного або більше гліколей, 5-25% оксіалкілірованого полюлу і 2050% терефталевої кислоти, перетворюють поліетилентерефталат у форполімер з СНгОН групами на кінцях ланцюгів, і при подальшій взаємодії з ненасиченою кислотою, наприклад, малеїновою або и ангідридом, отримують поліефір з ненасиченими кислотними групами, які реагують за подвійними зв'язками з сульфітом натрію, утворюючи сульфованний поліефір За іншим способом [1], подрібнені вироби запікають в колоні при 140-210°С, відганяють всі леткі продукти, потім при 200-255°С розм'якшені відходи змішують з первинним поліетилентерефталатом, який містить 35мекв/г СООН груп і 58мекв/г ОН груп з ступенем полімерізацм 135, співвідношення СООН/ОН груп 12 протягом часу, достатнього для отримання форполімеру, з молекулярною масою 1500-5000 2 Спосіб за п 1 , який відрізняється тим, що переетерифікацію проводять протягом часу 40 -И 00 хв 3 Спосіб за п 1 , який відрізняється тим, що переетерифікацію проводять у присутності каталізатора, взятого у КІЛЬКОСТІ 0,15М Ч на 100 м ч ВІДХОДІВ поліетилентерефталату 4 Спосіб за п 1 , який відрізняється тим, що переетерифікацію проводять при масовому співвідношенні ВІДХОДІВ поліетилентерефталату і багатоатомного спирту з КІЛЬКІСТЮ функціональних груп більше 2, від 1 -ь 1 до 9-Й Найбільш близьким за сукупністю ознак до винаходу, що пропонується є спосіб [2] переробки матеріалів, що містять поліетилентерефталат, переетерефікацію етиленгліколем за яким проводять при температурі кипіння етиленгліколю або близької до неї температури на протязі проміжку часу достатнього для отримання розчину, який містить олігомери поліетилентерефталату і/або біс(пдроксіетил) терефталевого ефіру при підвищених температурі і тиску на протязі проміжку часу достатнього для утворення розчину етиленгліколю і кристалів терефталевої кислоти(прототип) Недоліком вказаного способу є отримання лише вихідних продуктівтерефталевої кислоти і етиленгліколю, спосіб потребує проведення процесу очищення полупродуктів методом фільтрування під підвищеним тиском, необхідність проведення проміжного процесу подрібнення, здійснення операцій розділення подрібненної суміші за густиною Завданням винаходу є отримання форполімеру з низькою температурою плавлення і високими адгезивними властивостями до контактуючих поверхонь, що дозволяє використовувати його в якості клеючих, адгезивних 1 О (О 60710 композицій, лакофарбних матеріалів, при синтезі достатнього для того, щоб відбувся процес поліуретанів поліпереетерифікацм з отриманням форполімеру з молекулярною масою 1500-5000 Поставлене завдання досягається тим, що пропонують спосіб проведення гліколізу під дією Приклади практичного виконання способу багатоатомних спиртів з КІЛЬКІСТЮ функціональних наведені в таблиці Аналіз даних наведених в груп більше 2 при температурі, яка відповідає таблиці, дозволяє зробити висновки проте що, за стану температурної рівноваги, яку досягають за запропонованим способом можна отримати рахунок використання зворотнього холодильника форполімери різної густини, з різною на протязі 40-ИООхв Спосіб передбачає також температурою плавлення, високими адгезивними проведення гліколізу в присутності каталізатора, властивостями, в той час як за прототипом кінцеві взятого у КІЛЬКОСТІ 0,15м ч на 100м ч ВІДХОДІВ продукти є низькомолекулярні сполуки , у вигляді поліетилентерефталату, при масовому розчину етиленгліколю і кристалів терефталевої співвідношенні поліетилентерефталату і кислоти багатоатомного спирту з КІЛЬКІСТЮ функціональних За способом, згідно прототипу неможливо груп більше 2, від 1 1до 9 1 отримати форполімер Таким чином, запропоноване технічне рішення дозволяє Переваги запропонованого способу в утилізувати відходи поліетилентерефталату, а порівнянні з прототипом полягає втому, що за цим зважаючи на те, що цей полімер не виробляється способом отримують форполімер і скорочують на Україні, то ці відходи є важливою стратегічною число технологічних операцій сировиною для можливого отримання Приклад виконання способу напівпродуктів для виготовлення ненасичених В реактор, обладнаний зворотнім поліефірів і поліуретанів, а також адгезивів холодильником загружають подрібнені відходи Досягається завдання щодо заощадження коштів поліетилентерефталату, додають необхідну на первинні затрати для організації виробництва КІЛЬКІСТЬ багатоатомного спирту з КІЛЬКІСТЮ поліетилентерефталату функціональних груп більше 2 та каталізатор, і нагрівають до переходу суміші в Джерела інформації гомогенноподібний стан при температурі 1901 Милицкова Е А , Потапов И И Переработка 210°С Після ЦЬОГО продовжують нагрів до отходов пластмасс -М, 1997 -159с температури, яка відповідає стану температурної 2 Патент України №94129109(прототип) рівноваги, процес здійснюють на протязі часу Таблиця № прикладу 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Співвідношення КІЛЬКІСТЬ КІЛЬКІСТЬ Час пол і етилентерефункцікаталіза- проведенфталат ональних тора, м ч ня багатоатомний груп процесу, спирт(глщерин) хв 0,8 1 3 0,2 50 11 3 0,2 50 31 3 0,2 50 91 3 0,2 50 101 3 0,2 50 31 3 0,05 50 31 3 0,1 50 31 3 0,3 50 31 3 5 50 31 3 6 50 31 3 0,2 ЗО 31 3 0,2 40 31 3 0,2 60 31 3 0,2 100 31 3 0,2 120 П ол і ети л е нте рефта4 0,2 50 лат пентаеритрит прототип пол і етиле нтерефталат 2 120 етиленгліколь 1 1 Комп'ютерна верстка Т Чепелєва 221 Властивостютриманнихфорполімерів р, r/ciuid Молекулярна МІЦНІСТЬ при І ПЛ і ^ зсуві (по маса ГОСТ 1475999), кгс/см3 1,1524 2 4 - 2 6 870-920 Низька 1,1672 2 9 - 3 1 1500-1620 12,6 1,1878 5 5 - 5 7 4200-5000 21,2 1,2452 8 9 - 9 1 3400-4200 14,8 1,2693 9 6 - 9 8 3700-4300 6,2 1,1847 6 0 - 6 2 3300-3500 16,4 1,1863 5 7 - 5 9 4100-4700 18,0 1,1984 5 4 - 5 6 4600-5000 19,8 1,2008 5 5 - 5 6 4000-4600 19,3 1,2011 5 6 - 5 7 3100-3800 19,1 1,1844 5 2 - 5 3 3100-3400 15,9 1,1856 5 4 - 5 5 3700-4000 17,6 1,1882 5 6 - 5 8 4200-4700 22,1 1,1914 5 8 - 5 9 4500-5020 23,4 1,1927 6 0 - 6 1 2400-2500 24,3 256 1,2812 198 1,2238 І рівня і 208 212 220 252 260 256 240 220 218 217 220 222 218 220 ^ Підписне 1 5 3 - 1 6 5 423 (за терефталевою кислотою) 4300-5000 20,6 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119

Дивитися

Додаткова інформація

Назва патенту англійською

A method for reprocessing wastes of polyethylene terephtalate

Автори англійською

Mandziuk Ihor Andriiovych

Назва патенту російською

Способ переработки отходов полиэтилентерефталата

Автори російською

Мандзюк Игорь Андреевич

МПК / Мітки

МПК: C08J 11/22

Мітки: спосіб, відходів, поліетилентерефталату, переробки

Код посилання

<a href="https://ua.patents.su/2-60710-sposib-pererobki-vidkhodiv-polietilentereftalatu.html" target="_blank" rel="follow" title="База патентів України">Спосіб переробки відходів поліетилентерефталату</a>

Подібні патенти
