Технологічна лінія по переробці відходів поліетилентерефталату і пінополіуретану для одержання сировини для виробництва пінополіуретанів

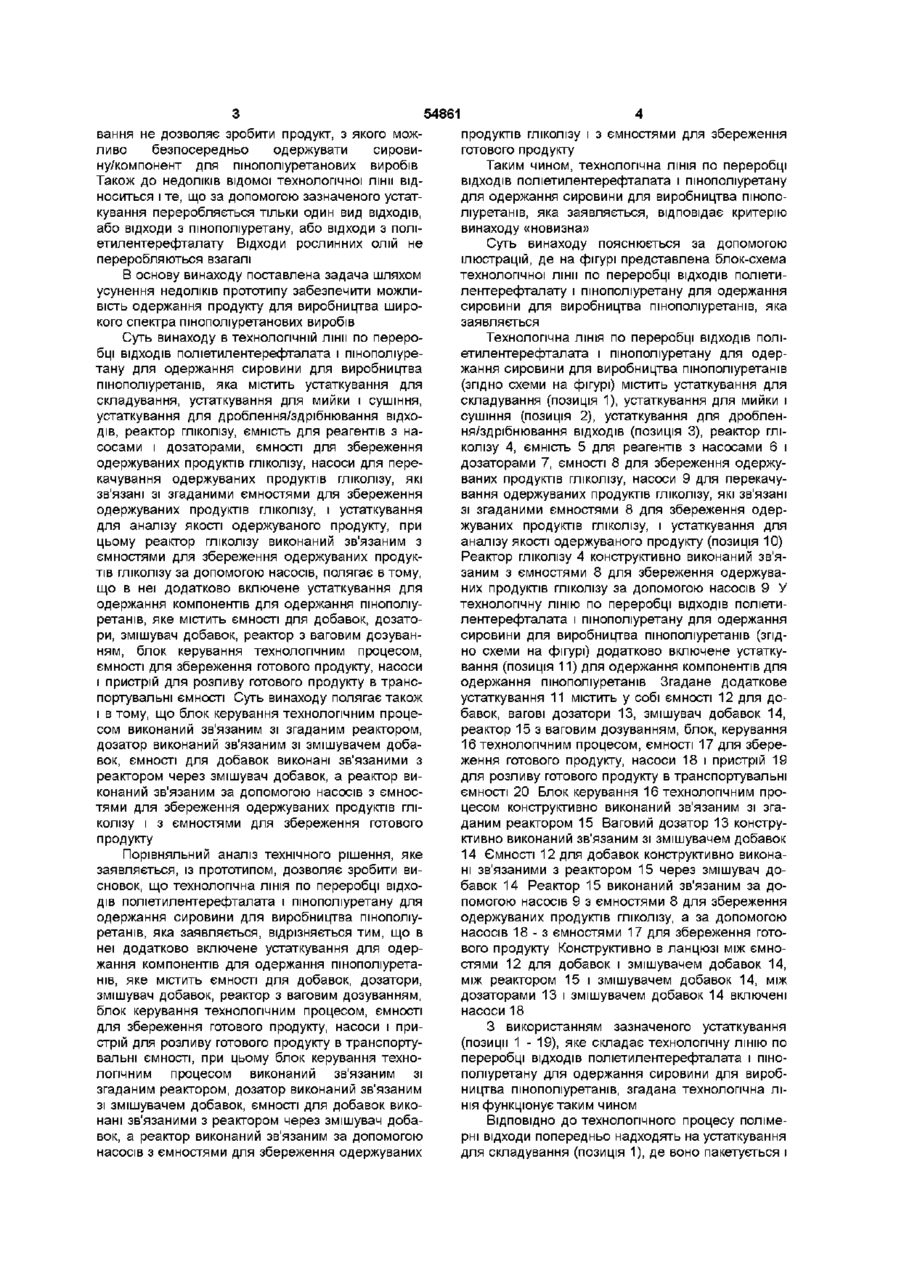

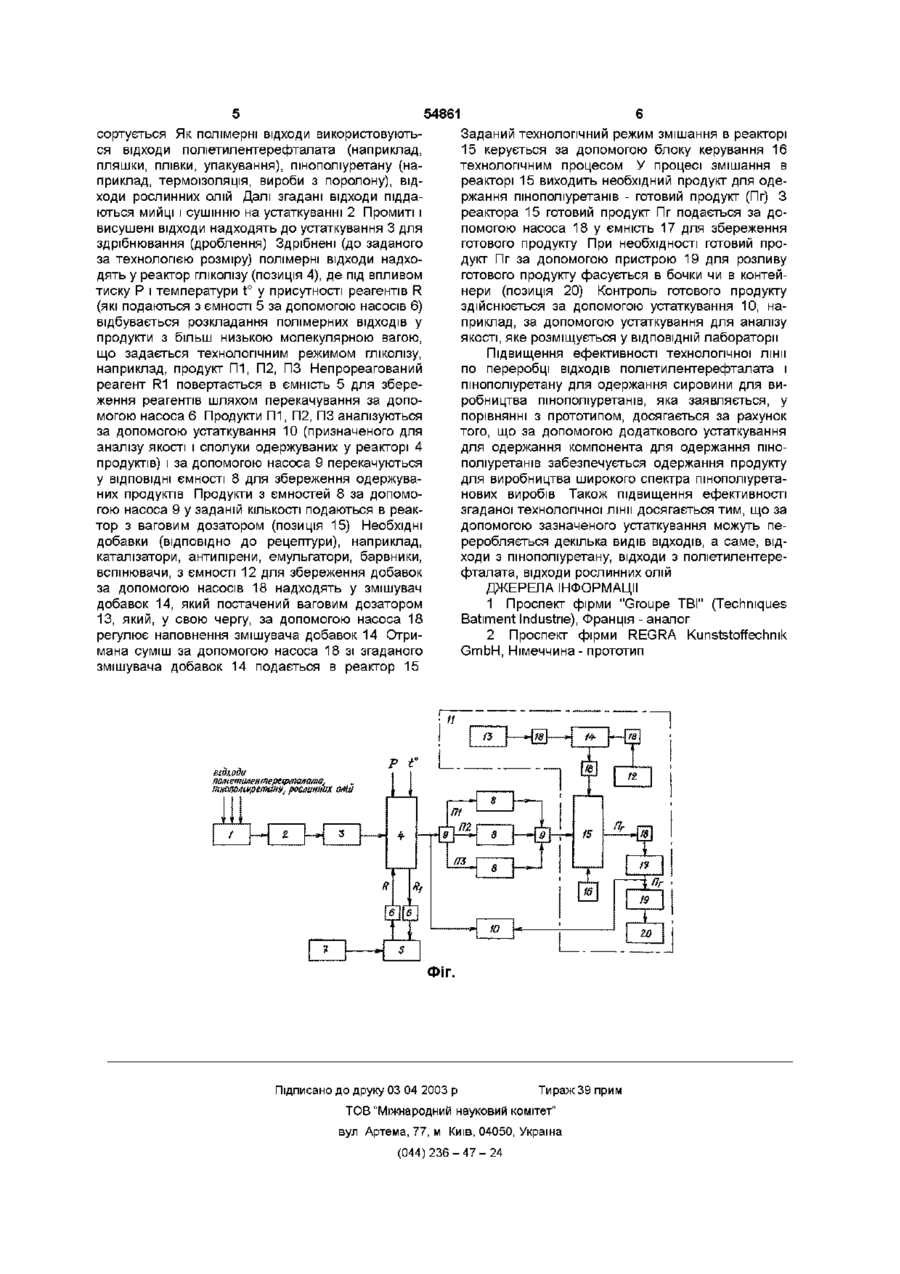

Технологічна ЛІНІЯ ПО переробці ВІДХОДІВ поліетилентерефталату і пінополіуретану для одержання сировини для виробництва пінополіуретанів, яка містить устаткування для складування, миття, сушіння та дроблення/здрібнювання ВІДХОДІВ, реактор гліколізу, ємність для реагентів з насосами і дозаторами, ємності для зберігання одержуваних продуктів гліколізу, насоси для перекачування одержуваних продуктів гліколізу, які з'єднані зі згаданими ємностями для зберігання одержуваних продуктів гліколізу, і устаткування для аналізу якості одер Винахід відноситься до галузі виробництва ХІМІЧНИХ продуктів, зокрема, до технологій по переробці полімерних ВІДХОДІВ у вихідну коштовну хімічну сировину, а саме, до технологічних ЛІНІЙ ПО переробці полімерних ВІДХОДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів Відома технологічна ЛІНІЯ ПО переробці ВІДХО ДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів, до складу якої входить устаткування для складування, устаткування для мийки і сушіння, устаткування для дроблення/здрібнювання ВІДХО ДІВ, реактор, ємкість для реагентів, насос з дозаторами, ємкості для збереження одержуваних продуктів гліколізу, насоси для перекачування одержуваних продуктів, і устаткування для аналізу якості одержуваного продукту [1] До недоліків відомої технологічної лінії відноситься те, що устаткування не дозволяє зробити продукт, з якого можливо безпосередньо одержувати сировину/компонент для пшополіуретанових виробів Також до недоліків відомої технологічної жуваного продукту, при цьому реактор гліколізу з'єднаний з ємностями для зберігання одержуваних продуктів гліколізу за допомогою насосів, яка відрізняється тим, що в неї додатково включене устаткування для одержання компонентів для виробництва пінополіуретанів, яке містить ємності для добавок, дозатори, змішувач добавок, реактор з ваговим дозуванням, блок керування технологічним процесом, ємності для зберігання готового продукту, насоси і пристрій для розливу готового продукту в транспортувальні ємності, при цьому блок керування технологічним процесом з'єднаний зі згаданим реактором, дозатор з'єднаний зі змішувачем добавок, ємності для добавок з'єднані з реактором через змішувач добавок, а реактор з'єднаний за допомогою насосів з ємностями для зберігання одержуваних продуктів гліколізу і з ємностями для зберігання готового продукту лінії відноситься і те, що за допомогою зазначеного устаткування переробляється тільки один вид ВІДХОДІВ, або відходи з пінополіуретану, або відходи з поліетилентерефталату Найбільш близьким технічним рішенням, яке обрано за прототип, є технологічна ЛІНІЯ ПО переробці ВІДХОДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів, яка містить устаткування для складування, устаткування для мийки і сушіння, устаткування для дроблення/здрібнювання ВІДХО ДІВ, реактор гліколізу, ємність для реагентів з насосами і дозаторами, ємності для збереження одержуваних продуктів гліколізу, насоси для перекачування одержуваних продуктів гліколізу, які зв'язані зі згаданими ємностями для збереження одержуваних продуктів гліколізу, і устаткування для аналізу якості одержуваного продукту, при цьому реактор гліколізу виконаний зв'язаним з ємностями для збереження одержуваних продуктів гліколізу за допомогою насосів [2] До недоліків відомої технологічної лінії, яка обрана за прототип, відноситься те, що устатку (О 00 ю 54861 вання не дозволяє зробити продукт, з якого можливо безпосередньо одержувати сировину/компонент для пшополіуретанових виробів Також до недоліків відомої технологічної лінії відноситься і те, що за допомогою зазначеного устаткування переробляється тільки один вид ВІДХОДІВ, або відходи з пінополіуретану, або відходи з поліетилентерефталату Відходи рослинних олій не переробляються взагалі В основу винаходу поставлена задача шляхом усунення недоліків прототипу забезпечити можливість одержання продукту для виробництва широкого спектра пшополіуретанових виробів Суть винаходу в технологічній лінії по переробці ВІДХОДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів, яка містить устаткування для складування, устаткування для мийки і сушіння, устаткування для дроблення/здрібнювання ВІДХОДІВ, реактор гліколізу, ємність для реагентів з насосами ідозаторами, ємності для збереження одержуваних продуктів гліколізу, насоси для перекачування одержуваних продуктів гліколізу, які зв'язані зі згаданими ємностями для збереження одержуваних продуктів гліколізу, і устаткування для аналізу якості одержуваного продукту, при цьому реактор гліколізу виконаний зв'язаним з ємностями для збереження одержуваних продуктів гліколізу за допомогою насосів, полягає в тому, що в неї додатково включене устаткування для одержання компонентів для одержання пінополіуретанів, яке містить ємності для добавок, дозатори, змішувач добавок, реактор з ваговим дозуванням, блок керування технологічним процесом, ємності для збереження готового продукту, насоси і пристрій для розливу готового продукту в транспортувальні ємності Суть винаходу полягає також і в тому, що блок керування технологічним процесом виконаний зв'язаним зі згаданим реактором, дозатор виконаний зв'язаним зі змішувачем добавок, ємності для добавок виконані зв'язаними з реактором через змішувач добавок, а реактор виконаний зв'язаним за допомогою насосів з ємностями для збереження одержуваних продуктів гліколізу і з ємностями для збереження готового продукту Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що технологічна ЛІНІЯ ПО переробці ВІДХОДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів, яка заявляється, відрізняється тим, що в неї додатково включене устаткування для одержання компонентів для одержання пінополіуретанів, яке містить ємності для добавок, дозатори, змішувач добавок, реактор з ваговим дозуванням, блок керування технологічним процесом, ємності для збереження готового продукту, насоси і пристрій для розливу готового продукту в транспортувальні ємності, при цьому блок керування технологічним процесом виконаний зв'язаним зі згаданим реактором, дозатор виконаний зв'язаним зі змішувачем добавок, ємності для добавок виконані зв'язаними з реактором через змішувач добавок, а реактор виконаний зв'язаним за допомогою насосів з ємностями для збереження одержуваних продуктів гліколізу і з ємностями для збереження готового продукту Таким чином, технологічна ЛІНІЯ ПО переробці ВІДХОДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів, яка заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою ілюстрацій, де на фігурі представлена блок-схема технологічної лінії по переробці ВІДХОДІВ поліетилентерефталату і пінополіуретану для одержання сировини для виробництва пінополіуретанів, яка заявляється Технологічна ЛІНІЯ ПО переробці ВІДХОДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів (згідно схеми на фігурі) містить устаткування для складування (позиція 1), устаткування для мийки і сушіння (позиція 2), устаткування для дроблення/здрібнювання ВІДХОДІВ (позиція 3), реактор гліколізу 4, ємність 5 для реагентів з насосами 6 і дозаторами 7, ємності 8 для збереження одержуваних продуктів гліколізу, насоси 9 для перекачування одержуваних продуктів гліколізу, які зв'язані зі згаданими ємностями 8 для збереження одержуваних продуктів гліколізу, і устаткування для аналізу якості одержуваного продукту (позиція 10) Реактор гліколізу 4 конструктивно виконаний зв'язаним з ємностями 8 для збереження одержуваних продуктів гліколізу за допомогою насосів 9 У технологічну ЛІНІЮ по переробці ВІДХОДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів (згідно схеми на фігурі) додатково включене устаткування (позиція 11) для одержання компонентів для одержання пінополіуретанів Згадане додаткове устаткування 11 містить у собі ємності 12 для добавок, вагові дозатори 13, змішувач добавок 14, реактор 15 з ваговим дозуванням, блок, керування 16 технологічним процесом, ємності 17 для збереження готового продукту, насоси 18 і пристрій 19 для розливу готового продукту в транспортувальні ємності 20 Блок керування 16 технологічним процесом конструктивно виконаний зв'язаним зі згаданим реактором 15 Ваговий дозатор 13 конструктивно виконаний зв'язаним зі змішувачем добавок 14 Ємності 12 для добавок конструктивно виконані зв'язаними з реактором 15 через змішувач добавок 14 Реактор 15 виконаний зв'язаним за допомогою насосів 9 з ємностями 8 для збереження одержуваних продуктів гліколізу, а за допомогою насосів 1 8 - з ємностями 17 для збереження готового продукту Конструктивно в ланцюзі між ємностями 12 для добавок і змішувачем добавок 14, між реактором 15 і змішувачем добавок 14, між дозаторами 13 і змішувачем добавок 14 включені насоси 18 З використанням зазначеного устаткування (позиції 1 - 19), яке складає технологічну ЛІНІЮ ПО переробці ВІДХОДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів, згадана технологічна ЛІНІЯ функціонує таким чином ВІДПОВІДНО ДО технологічного процесу полімерні відходи попередньо надходять на устаткування для складування (позиція 1), де воно пакетується і 54861 сортується Як полімерні відходи використовуються відходи поліетилентерефталата (наприклад, пляшки, плівки, упакування), пінополіуретану (наприклад, термоізоляція, вироби з поролону), відходи рослинних олій Далі згадані відходи піддаються мийці і сушінню на устаткуванні 2 Промиті і висушені відходи надходять до устаткування 3 для здрібнювання (дроблення) Здрібнені (до заданого за технологією розміру) полімерні відходи надходять у реактор гліколізу (позиція 4), де під впливом тиску Р і температури t° у присутності реагентів R (які подаються з ємності 5 за допомогою насосів 6) відбувається розкладання полімерних ВІДХОДІВ у продукти з більш низькою молекулярною вагою, що задається технологічним режимом гліколізу, наприклад, продукт Ш , П2, ПЗ Непрореагований реагент R1 повертається в ємність 5 для збереження реагентів шляхом перекачування за допомогою насоса 6 Продукти П 1 , П2, ПЗ аналізуються за допомогою устаткування 10 (призначеного для аналізу якості і сполуки одержуваних у реакторі 4 продуктів) і за допомогою насоса 9 перекачуються у ВІДПОВІДНІ ємності 8 для збереження одержуваних продуктів Продукти з ємностей 8 за допомогою насоса 9 у заданій КІЛЬКОСТІ подаються в реактор з ваговим дозатором (позиція 15) Необхідні добавки (ВІДПОВІДНО ДО рецептури), наприклад, каталізатори, антипірени, емульгатори, барвники, вспінювачи, з ємності 12 для збереження добавок за допомогою насосів 18 надходять у змішувач добавок 14, який постачений ваговим дозатором 13, який, у свою чергу, за допомогою насоса 18 регулює наповнення змішувача добавок 14 Отримана суміш за допомогою насоса 18 зі згаданого змішувача добавок 14 подається в реактор 15 Заданий технологічний режим змішання в реакторі 15 керується за допомогою блоку керування 16 технологічним процесом У процесі змішання в реакторі 15 виходить необхідний продукт для одержання пінополіуретанів - готовий продукт (Пг) З реактора 15 готовий продукт Пг подається за допомогою насоса 18 у ємність 17 для збереження готового продукту При необхідності готовий продукт Пг за допомогою пристрою 19 для розливу готового продукту фасується в бочки чи в контейнери (позиція 20) Контроль готового продукту здійснюється за допомогою устаткування 10, наприклад, за допомогою устаткування для аналізу якості, яке розміщується у ВІДПОВІДНІЙ лабораторії Підвищення ефективності технологічної лінії по переробці ВІДХОДІВ поліетилентерефталата і пінополіуретану для одержання сировини для виробництва пінополіуретанів, яка заявляється, у порівнянні з прототипом, досягається за рахунок того, що за допомогою додаткового устаткування для одержання компонента для одержання пінополіуретанів забезпечується одержання продукту для виробництва широкого спектра пшополіуретанових виробів Також підвищення ефективності згаданої технологічної лінії досягається тим, що за допомогою зазначеного устаткування можуть переробляється декілька видів ВІДХОДІВ, а саме, відходи з пінополіуретану, відходи з поліетилентерефталата, відходи рослинних олій ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Проспект фірми "Groupe TBI" (Techniques Batiment Industrie), Франція - аналог 2 Проспект фірми REGRA Kunststoffechmk GmbH, Німеччина - прототип відійди Пйметилешпереіртвянта, mmwmpmaw, росдштих еміа ФІГ. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
