Пристрій для викликання та реєстрації газорозрядного світіння об”єктів

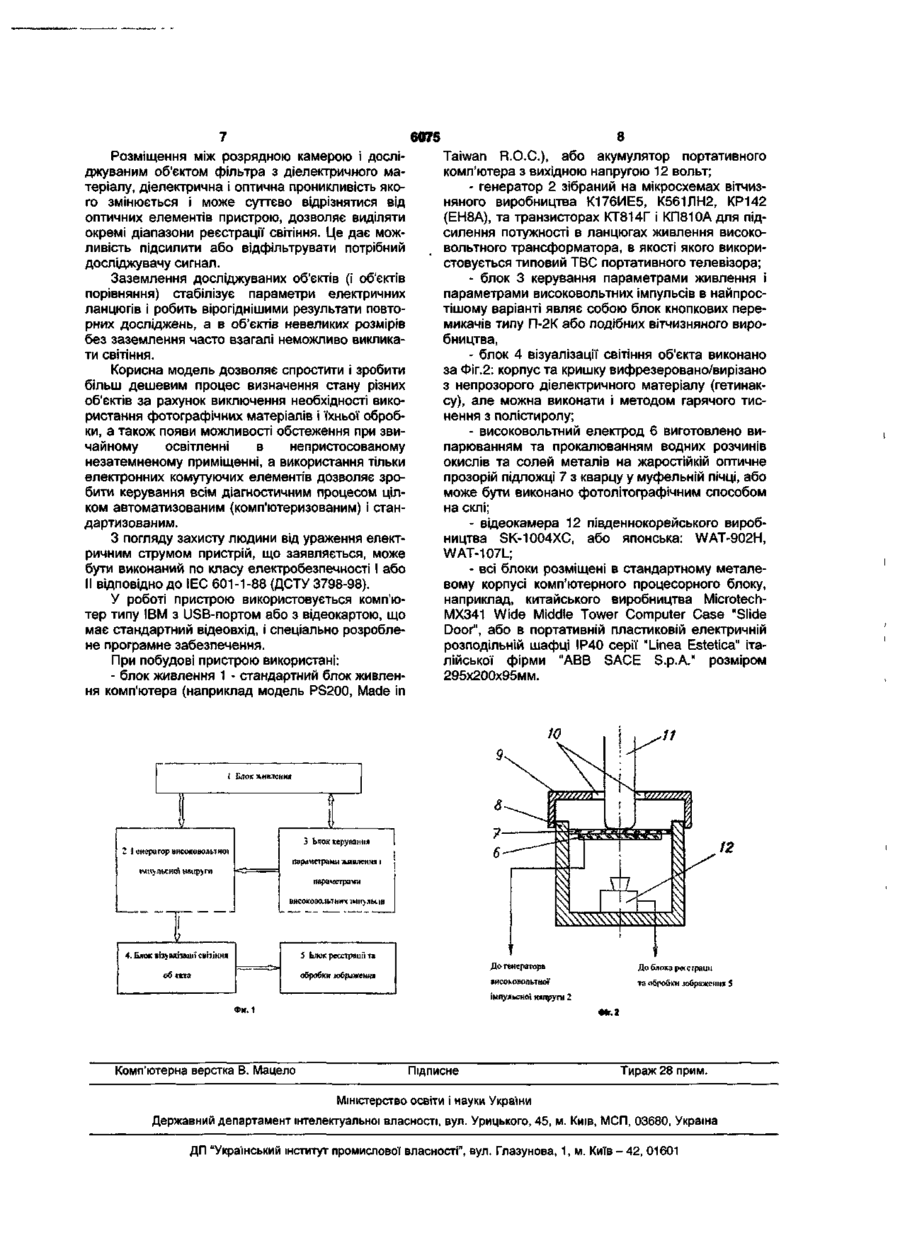

1. Пристрій для викликання та реєстрації газорозрядного світіння об'єктів, що включає світлонепроникний корпус з вхідним отвором та розміщені в корпусі розрядну камеру, виконану з оптично прозорого однорідного діелектричного матеріалу, високовольтний електрод, виконаний з оптично прозорого однорідного струмопровідного матеріалу та з'єднаний з генератором високовольтної імпульсної напруги, датчик сигналу, розташований співвісно з вхідним отвором, розрядною камерою і високовольтним електродом і приєднаний до блоку реєстрації зображення світіння об'єкта, який відрізняється тим, що в генератор високовольтної імпульсної напруги включено кварцовий стабілізатор частоти генерації та триге рний одновібратор, що використовує як накопичувач енергії імпульсу розряду еквівалентну індуктивність високовольтного трансформатора. 2. Пристрій за п. 1, який відрізняється тим, що до його конструкції включено блок керування параметрами високовольтних імпульсів. 3. Пристрій за п. 1, який відрізняється тим, що всі оптичні елементи виконані з прозорого для ультрафіолетового випромінювання матеріалу, а сам датчик є чутливим до цього діапазону. 4. Пристрій за п. 1 або 3, який відрізняється тим, що між розрядною камерою і досліджуваним об'єктом розміщено фільтр з діелектричного матеріалу. 5. Пристрій за одним з пп. 1-4, який відрізняється тим, що в ньому здійснено заземлення досліджуваних об'єктів і об'єктів порівняння. 6. Пристрій за одним з пп. 1-5, який відрізняється тим, що до нього приєднано персональний комп'ютер з програмним забезпеченням роботи пристрою. Корисна модель відноситься до медичної техніки, точніше до приладів для медико-біологічних досліджень, і може бути використана для оцінки електрофізіологічного стану біологічних об'єктів і реєстрації регіональних особливостей оптоелектричних процесів, індукованих високовольтним високочастотним електричним полем на поверхнях живих і неживих об'єктів, що може стати в нагоді для діагностики й аналізу психофізіологічних станів і різноманітних захворювань людини, тварин і рослин, при контролі за ефективністю терапевтичних заходів, при скринінгових обстеженнях рівня здоров'я популяції і дослідженнях біоенергетичної сумісності біооб'єктів (як між собою, так і з різними приладами, речовинами, предметами і т.ін.). Відомі пристрої для викликання та реєстрації газорозрядного світіння об'єктів у "струмах високої частоти" - так званого кірліанівського світіння (Кирлиан С.Д., Кирлиан В.Х. В мире чудесных разрядов. М. "Знание", 1964.; а.св. СРСР №106401, G03B41/00, від 05.09.49). Однак, через використання в них іскрового високовольтного генератора, відомі пристрої кірліанівського світіння не задовольняють сучасним вимогам ні за своєю стабільністю, ні за параметрами діагностичних імпульсів (як їхньої форми, величини струмів, так і внаслідок некерованості полярності), ні за рівнем радіоперешкод, що генеруються. Частково ці недоліки усуваються у відомому пристрої для дослідження біооб'єкта [пат. РФ, №2154407, МПК7 А61В5/05, 20.08.2000, бюл.№23], що містить високовольтний імпульсний генератор, високовольтний електрод, на поверхні якого розміщена реєструвальна фотоплівка, який відрізняється тим, що високовольтний імпульсний генератор виконаний модульним сегнетоп'єзоелектричним з механічним підйомним приводом динамічного стискання, а між ним і високовольтним електродом підключено ємнісний накопичувач-формувач імпульсів напруги 20-30кв і тривалістю 80-200мкс, вхід якого з'єднаний з виводами модулів сегнетоп'єзоелементів генератора, а вихід - із блоком перемикача полярності імпульсів, LO I (0 р С 5Г ^* 6075 Розміщення між розрядною камерою і досліджуваним об'єктом фільтра з діелектричного матеріалу, діелектрична і оптична проникливість якого змінюється і може суттєво відрізнятися від оптичних елементів пристрою, дозволяє виділяти окремі діапазони реєстрації світіння. Це дає можливість підсилити або відфільтрувати потрібний досліджувачу сигнал. Заземлення досліджуваних об'єктів (і об'єктів порівняння) стабілізує параметри електричних ланцюгів і робить вірогіднішими результати повторних досліджень, а в об'єктів невеликих розмірів без заземлення часто взагалі неможливо викликати світіння. Корисна модель дозволяє спростити і зробити більш дешевим процес визначення стану різних об'єктів за рахунок виключення необхідності використання фотографічних матеріалів і їхньої обробки, а також появи можливості обстеження при звичайному освітленні в непристосованому незатемненому приміщенні, а використання тільки електронних комутуючих елементів дозволяє зробити керування всім діагностичним процесом цілком автоматизованим (комп'ютеризованим) і стандартизованим. З погляду захисту людини від ураження електричним струмом пристрій, що заявляється, може бути виконаний по класу електробезпечності І або II відповідно до ІЕС 601-1-88 (ДСТУ 3798-98). У роботі пристрою використовується комп'ютер типу IBM з USB-портом або з відеокартою, що має стандартний відеовхід, і спеціально розроблене програмне забезпечення. При побудові пристрою використані: - блок живлення 1 - стандартний блок живлення комп'ютера (наприклад модель PS200, Made in 8 Taiwan R.O.C.), або акумулятор портативного комп'ютера з вихідною напругою 12 вольт; - генератор 2 зібраний на мікросхемах вітчизняного виробництва К176ИЕ5, К561ЛН2, КР142 (ЕН8А), та транзисторах КТ814Г і КП810А для підсилення потужності в ланцюгах живлення високовольтного трансформатора, в якості якого використовується типовий ТВС портативного телевізора; - блок 3 керування параметрами живлення і параметрами високовольтних імпульсів в найпростішому варіанті являє собою блок кнопкових перемикачів типу П-2К або подібних вітчизняного виробництва, - блок 4 візуалізації світіння об'єкта виконано за Фіг.2: корпус та кришку вифрезеровано/вирізано з непрозорого діелектричного матеріалу (гетинаксу), але можна виконати і методом гарячого тиснення з полістиролу; - високовольтний електрод 6 виготовлено випарюванням та прокалюванням водних розчинів окислів та солей металів на жаростійкій оптичне прозорій підложці 7 з кварцу у муфельній пічці, або може бути виконано фотолітографічним способом на склі; - відеокамера 12 південнокорейського виробництва SK-1004XC, або японська: WAT-902H, WAT-107L; - всі блоки розміщені в стандартному металевому корпусі комп'ютерного процесорного блоку, наприклад, китайського виробництва MicrotechМХ341 Wide Middle Tower Computer Case "Slide Door", або в портативній пластиковій електричній розподільній шафці ІР40 серії "Linea Estetica" італійської фірми "ABB SACE S.p.A." розміром 295х200х95мм. ! Блок хивле ft I I 3 Ьпок керування 2 1 енера гор вжоковояьі иоі імпульсної напруги _ параметрами живлення і параметрами вйсокоікиьіннч шнулілш ,"1 4. £лоіс візуалізашї сипшнх S Ьлок ресстрацн та об acra обробки юбрлжсшт До генератора Д о блока р«« с грації високовольтної та обробки зображення 5 імпульсної напруги 2 Іг.2 Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
