Апарат для перемішування рідин
Формула / Реферат
Апарат для перемішування рідин, що містить вертикальний корпус з накривкою із немагнітного матеріалу, змонтований по центру накривки за допомогою шарніра стрижень із закріпленим на ньому диском, що виконаний з магнітного матеріалу і закріплений на стрижні з можливістю контакту його крайки з накривкою, а також урухомник диска, виконаний у вигляді рівномірно розміщених по колу над накривкою електромагнітів, послідовно з'єднаних із джерелом живлення, який відрізняється тим, що диск на стрижні закріплено за допомогою різі.
Текст

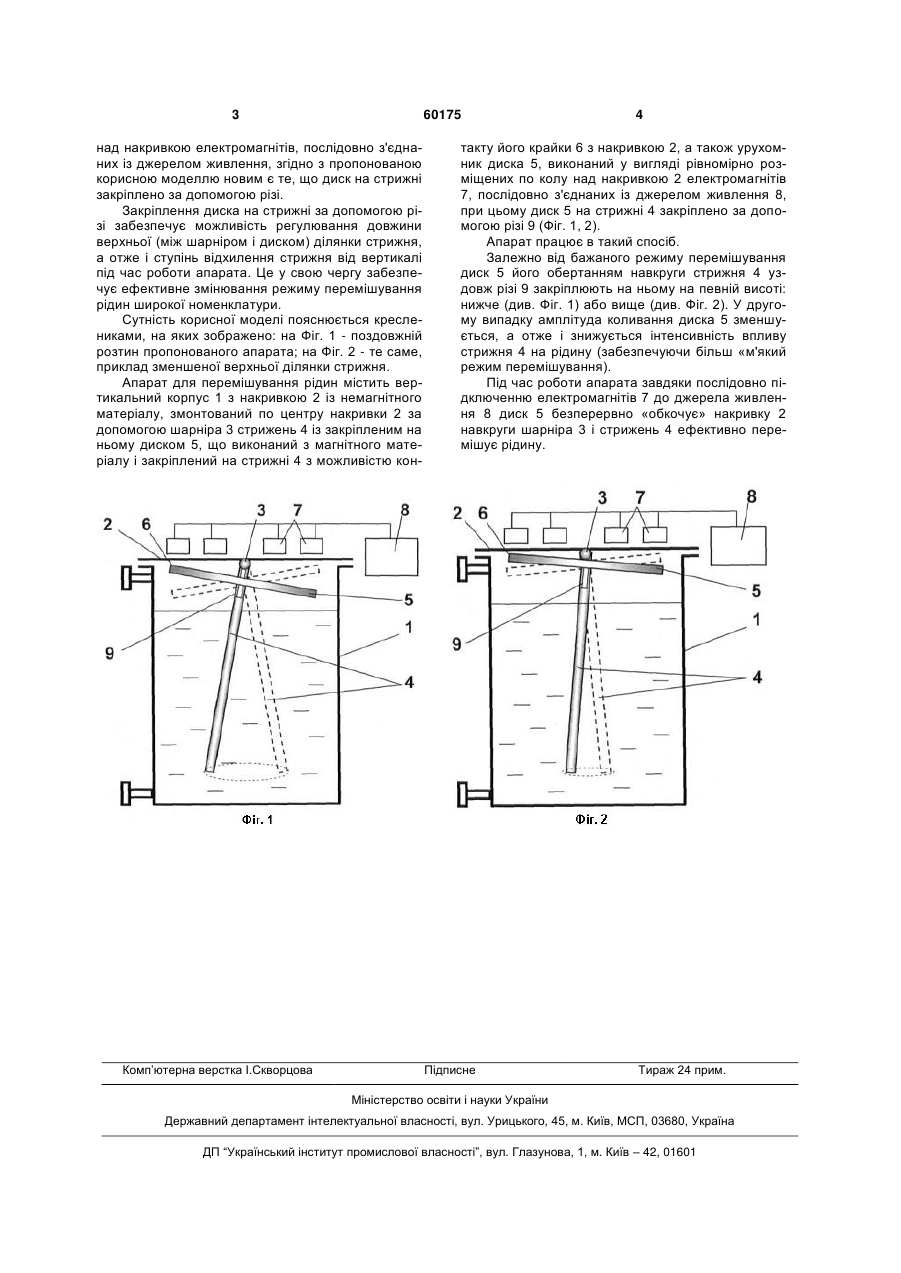

Апарат для перемішування рідин, що містить вертикальний корпус з накривкою із немагнітного матеріалу, змонтований по центру накривки за 3 60175 над накривкою електромагнітів, послідовно з'єднаних із джерелом живлення, згідно з пропонованою корисною моделлю новим є те, що диск на стрижні закріплено за допомогою різі. Закріплення диска на стрижні за допомогою різі забезпечує можливість регулювання довжини верхньої (між шарніром і диском) ділянки стрижня, а отже і ступінь відхилення стрижня від вертикалі під час роботи апарата. Це у свою чергу забезпечує ефективне змінювання режиму перемішування рідин широкої номенклатури. Сутність корисної моделі пояснюється креслениками, на яких зображено: на Фіг. 1 - поздовжній розтин пропонованого апарата; на Фіг. 2 - те саме, приклад зменшеної верхньої ділянки стрижня. Апарат для перемішування рідин містить вертикальний корпус 1 з накривкою 2 із немагнітного матеріалу, змонтований по центру накривки 2 за допомогою шарніра 3 стрижень 4 із закріпленим на ньому диском 5, що виконаний з магнітного матеріалу і закріплений на стрижні 4 з можливістю кон Комп’ютерна верстка І.Скворцова 4 такту його крайки 6 з накривкою 2, а також урухомник диска 5, виконаний у вигляді рівномірно розміщених по колу над накривкою 2 електромагнітів 7, послідовно з'єднаних із джерелом живлення 8, при цьому диск 5 на стрижні 4 закріплено за допомогою різі 9 (Фіг. 1, 2). Апарат працює в такий спосіб. Залежно від бажаного режиму перемішування диск 5 його обертанням навкруги стрижня 4 уздовж різі 9 закріплюють на ньому на певній висоті: нижче (див. Фіг. 1) або вище (див. Фіг. 2). У другому випадку амплітуда коливання диска 5 зменшується, а отже і знижується інтенсивність впливу стрижня 4 на рідину (забезпечуючи більш «м'який режим перемішування). Під час роботи апарата завдяки послідовно підключенню електромагнітів 7 до джерела живлення 8 диск 5 безперервно «обкочує» накривку 2 навкруги шарніра 3 і стрижень 4 ефективно перемішує рідину. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for mixing fluids
Автори англійськоюMikulionok Ihor Olehovych
Назва патенту російськоюАппарат для перемешивания жидкостей
Автори російськоюМикуленок Игорь Олегович
МПК / Мітки
МПК: C12M 1/02, C12M 3/00, B01F 11/00
Мітки: перемішування, апарат, рідин
