Система відмовостійкого керування об’єктами

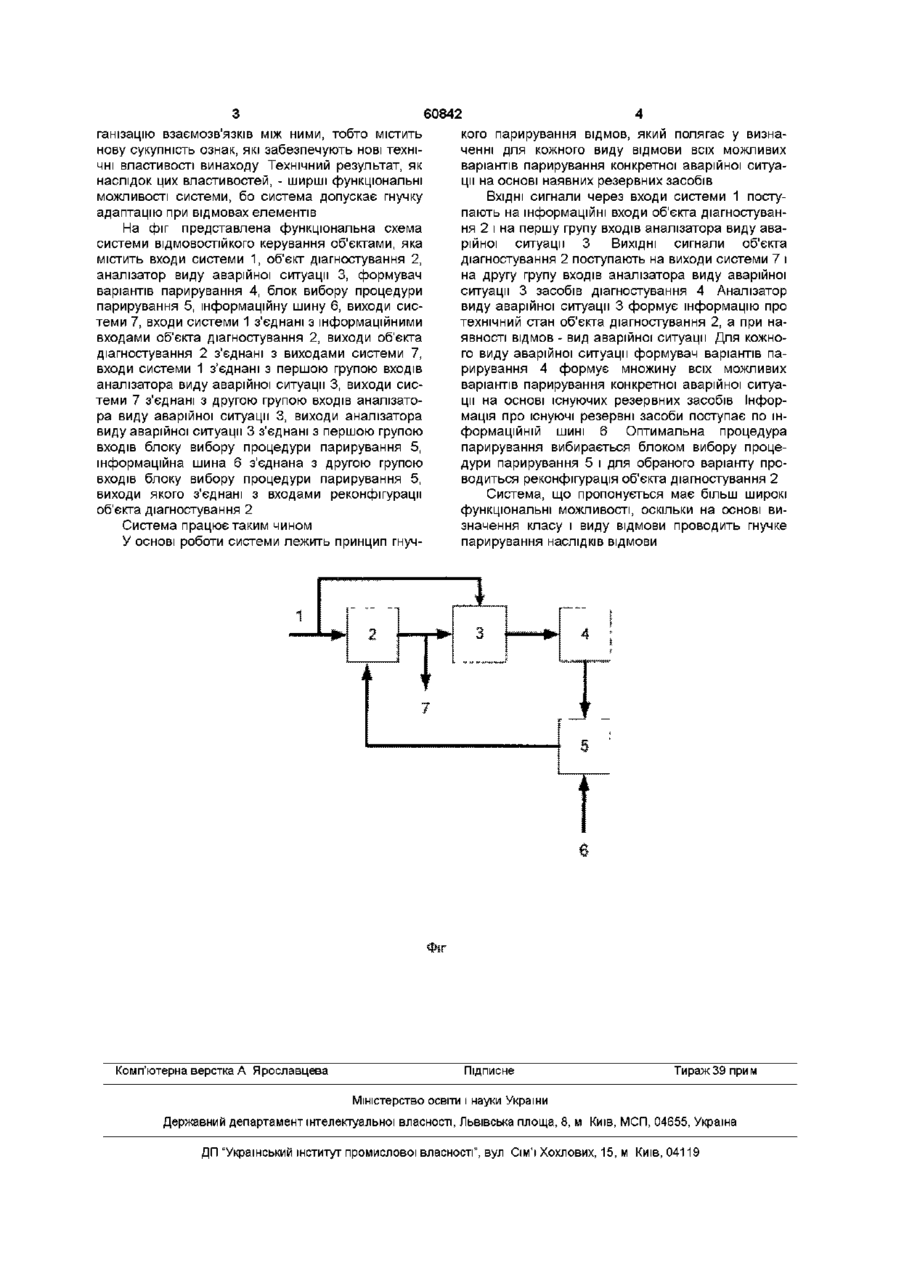

Система ВІДМОВОСТІЙКОГО керування об'єктами, яка має входи системи, виходи системи, об'єкт діагностування, входи системи з'єднані з інформаційними входами об'єкта діагностування, виходи об'єкта діагностування з'єднані з виходами систе Винахід відноситься до автоматики і обчислювальної техніки і може знайти застосування в резервованих системах управління, а також при проектуванні ВІДМОВОСТІЙКИХ систем Відомий резервований пристрій, що містить індикатори відмов, мажоритарний елемент, елементи АБО який дозволяє незалежно від характеру відмов зберігати працездатність з імовірністю 0,5 після відмови двох резервованих блоків в трьох канальній системі (ас СРСР №411455, кл G06F11/00, 1971) Недоліками пристрою є низькі функціональні можливості Відомий адаптивний резервований пристрій, що містить блоки адаптації, резервовані блоки, елемент АБО, елементи порівняння (а с СРСР №496560, кл G06F11/00, 1972) Недоліками пристрою є обмежені функціональні можливості, оскільки пристрій не допускає гнучку адаптацію при відмовах елементів Найбільш близький по технічній суті і результату, що досягається є відмовостійка система FTCS (У книзі «Проектирование отказоустойчивых микропроцессорных информационноизмерительных систем» Волочий Б Ю, и др Львов, Вища школа, 1987, рис 3 5), яка має входи системи, виходи системи, об'єкт діагностування, входи системи з'єднані з інформаційними входами об'єкта діагностування, виходи об'єкта діагностування з'єднані з виходами системи ми, яка відрізняється тим, що містить аналізатор виду аварійної ситуації, формувач варіантів парирування, блок вибору процедури парирування, інформаційну шину, причому входи системи з'єднані з першою групою входів аналізатора виду аварійної ситуації, виходи системи з'єднані з другою групою входів аналізатора виду аварійної ситуації, виходи аналізатора виду аварійної ситуації з'єднані з першою групою входів блока вибору процедури парирування, інформаційна шина з'єднана з другою групою входів блока вибору процедури парирування, виходи якого з'єднані з входами реконфігурацм об'єкта діагностування Недоліком пристрою є обмежені функціональні можливості, оскільки пристрій не допускає гнучку адаптацію при відмовах елементів В основу винаходу поставлено задачу вдосконалення системи ВІДМОВИСТІЙКОГО керування об'єктами шляхом введення новою складу елемент, та нової організації взаємозв'язків між ними, забезпечиш кращі технічні характеристики, а саме - розширення функціональних можливостей Поставлене завдання вирішується тим, що система ВІДМОВОСТІЙКОГО керування об'єктами має входи системи, виходи системи, об'єкт діагностування, входи системи з'єднані з інформаційними входами об'єкта діагностування, виходи об'єкта діагностування з'єднані з виходами системи, згідно з винаходом має у своєму складі аналізатор виду аварійної ситуації, формувач варіантів парирування, блок вибору процедури парирування, інформаційну шину, причому входи системи з'єднані з першою групою входів аналізатора виду аварійної ситуації, виходи системи з'єднані з другою групою входів аналізатора виду аварійної ситуації, виходи аналізатора виду аварійної ситуації з'єднані з першою групою входів блоку вибору процедури парирування, інформаційна шина з'єднана з другою групою входів блоку вибору процедури парирування, виходи якого з'єднані з входами реконфігурацм об'єкта діагностування Заявлена система ВІДМОВОСТІЙКОГО керування об'єктами має новий склад елементів, та нову ор 00 о (О 60842 ганізацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості винаходу Технічний результат, як наслідок цих властивостей, - ширші функціональні можливості системи, бо система допускає гнучку адаптацію при відмовах елементів На фіг представлена функціональна схема системи ВІДМОВОСТІЙКОГО керування об'єктами, яка містить входи системи 1, об'єкт діагностування 2, аналізатор виду аварійної ситуації 3, формувач варіантів парирування 4, блок вибору процедури парирування 5, інформаційну шину 6, виходи системи 7, входи системи 1 з'єднані з інформаційними входами об'єкта діагностування 2, виходи об'єкта діагностування 2 з'єднані з виходами системи 7, входи системи 1 з'єднані з першою групою входів аналізатора виду аварійної ситуації 3, виходи системи 7 з'єднані з другою групою входів аналізатора виду аварійної ситуації 3, виходи аналізатора виду аварійної ситуації 3 з'єднані з першою групою входів блоку вибору процедури парирування 5, інформаційна шина 6 з'єднана з другою групою входів блоку вибору процедури парирування 5, виходи якого з'єднані з входами реконфігурацм об'єкта діагностування 2 Система працює таким чином У основі роботи системи лежить принцип гнуч Комп'ютерна верстка А Ярославцева кого парирування відмов, який полягає у визначенні для кожного виду відмови всіх можливих варіантів парирування конкретної аварійної ситуації на основі наявних резервних засобів ВХІДНІ сигнали через входи системи 1 поступають на інформаційні входи об'єкта діагностування 2 і на першу групу входів аналізатора виду аварійної ситуації 3 ВИХІДНІ сигнали об'єкта діагностування 2 поступають на виходи системи 7 і на другу групу входів аналізатора виду аварійної ситуації 3 засобів діагностування 4 Аналізатор виду аварійної ситуації 3 формує інформацію про технічний стан об'єкта діагностування 2, а при наявності відмов - вид аварійної ситуації Для кожного виду аварійної ситуації формувач варіантів парирування 4 формує множину всіх можливих варіантів парирування конкретної аварійної ситуації на основі існуючих резервних засобів Інформація про існуючі резервні засоби поступає по інформаційній шині 6 Оптимальна процедура парирування вибирається блоком вибору процедури парирування 5 і для обраного варіанту проводиться реконфігурація об'єкта діагностування 2 Система, що пропонується має більш широкі функціональні можливості, оскільки на основі визначення класу і виду відмови проводить гнучке парирування наслідків відмови Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
