Система з гнучким парируванням наслідків відмов

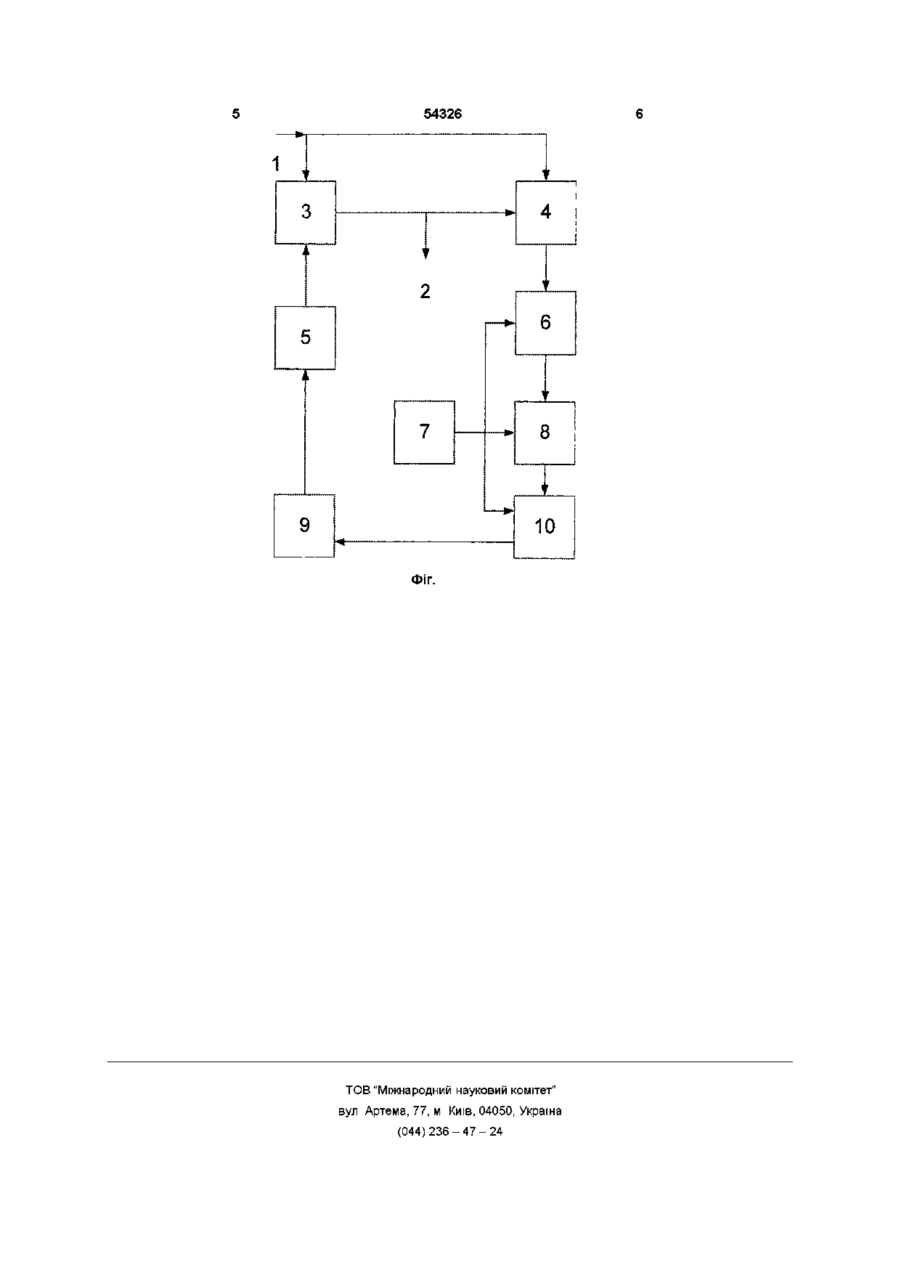

Система з гнучким парируванням наслідків відмов, яка має входи системи, виходи системи, об'єкт діагностування, засоби діагностування, блок реконфігурацм, причому входи системи з'єднані з інформаційними входами об'єкта діагностування та першою групою інформаційних входів засобів діагностування, виходи об'єкта діагностування з'єднані з виходами системи та другою групою інформаційних входів засобів діагностування, виходи блока реконфігурацм з'єднані з входами ре конфігурацм об'єкта діагностування, яка відрізняється тим, що містить формувач класу відмови, блок діагностичних моделей, формувач виду відмови, блок вибору оптимального варіанта парирування, формувач варіантів парирування, причому виходи блока діагностичних моделей з'єднані з першими групами входів формувача класу відмови, формувача виду відмови, формувача варіантів парирування, виходи засобів діагностування з'єднані з другою групою входів формувача класу відмови, виходи якого з'єднані з другою групою входів формувача виду відмови, виходи формувача виду відмови з'єднані з другою групою входів формувача варіантів парирування, виходи якого з'єднані з входами блока вибору оптимального варіанта парирування, виходи блока вибору оптимального варіанта парирування з'єднані з входами блока реконфігурацм Винахід відноситься до автоматики і обчислювальної техніки і може знайти застосування в резервованих системах управління, а також при проектуванні ВІДМОВОСТІЙКИХ систем Відомий резервований пристрій, що містить індикатори відмов, мажоритарний елемент, елементи АБО, який дозволяє незалежно від характеру відмов зберігати працездатність з імовірністю 0,5 після відмови двох резервованих блоків в трьох канальній системі (а с СРСР N 411455, кл G 06 F 11/00, 1971) Недоліками пристрою є низькі функціональні можливості і низька швидкодія Відомий адаптивний резервований пристрій, що містить блоки адаптації, резервовані блоки, елемент АБО, елементи порівняння (а с СРСР №496560, кл G 06 F 11/00, 1972) Недоліками пристрою є обмежені функціональні можливості, оскільки пристрій не допускає гнучку адаптацію при відмовах елементів, і низька швидкодія Найбільш близький по технічній суті і результату, що досягається є відмовостійка система FTCS (У книзі «Проектирование отказоустойчивых микропроцессорных информационно - измерительных систем» Волочий Б Ю , и др - Львов, Вища школа, 1987, рис 3 5), яка мае входи системи, виходи системи, об'єкт діагностування, засоби діагностування, блок реконфігурацм, причому входи системи з'єднані з інформаційними входами об'єкта діагностування та першою групою інформаційних входів засобів діагностування, виходи об'єкта діагностування з'єднані з виходами системи та другою групою інформаційних входів засобів діагностування, виходи блока реконфігурацм з'єднані з входами реконфігурацм об'єкта діагностування Недоліком пристрою є обмежені функціональні можливості, оскільки пристрій не допускає гнучку адаптацію при відмовах елементів В основу винаходу поставлено задачу вдосконалення системи з гнучким парируванням наслідків відмов шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити кращі технічні характеристики, а саме - розширення функціональних можливостей Поставлене завдання вирішується тим, що система з гнучким парируванням наслідків відмов, (О со Ю яка має входи системи, виходи системи, об'єкт діагностування, засоби діагностування, блок реконфігурацм, причому входи системи з'єднані з інформаційними входами об'єкта діагностування та першою групою інформаційних входів засобів діагностування, виходи об'єкта діагностування з'єднані з виходами системи та другою групою інформаційних входів засобів діагностування, виходи блока реконфігурацм з'єднані з входами реконфігурацм об'єкта діагностування, згідно з винаходом має у своєму складі формувач класу відмови, блок діагностичних моделей, формувач виду відмови, блок вибору оптимального варіанту парирування, формувач варіантів парирування, причому виходи блоку діагностичних моделей з'єднані з першими групами входів формувача класу відмови, формувача виду відмови, формувача варіантів парирування, виходи засобів діагностування з'єднані з другою групою входів формувача класу відмови, виходи якого з'єднані з другою групою входів формувача виду відмови, виходи формувача виду відмови з'єднані з другою групою входів формувача варіантів парирування, виходи якого з'єднані з входами блоку вибору оптимального варіанту парирування, виходи блоку вибору оптимального варіанту парирування з'єднані з входами блоку реконфігурацм Заявлена система має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості винаходу Технічний результат, як наслідок цих властивостей, - ширші функціональні можливості системи, бо система допускає гнучку адаптацію при відмовах елементів На фігурі представлена функціональна схема системи з гнучким парируванням наслідків відмов, яка містить входи системи 1, виходи системи 2, об'єкт діагностування 3, засоби діагностування 4, блок реконфігурацм 5, формувач класу відмови 6, блок діагностичних моделей 7, формувач виду відмови 8, блок вибору оптимального варіанту парирування 9, формувач варіантів парирування 10 Входи системи 1 з'єднані з інформаційними входами об'єкта діагностування 3 та першою групою інформаційних входів засобів діагностування 4, виходи об'єкта діагностування 3 з'єднані з виходами системи 2 та другою групою інформаційних входів засобів діагностування 4, виходи блока реконфігурацм 5 з'єднані з входами реконфігурацм 54326 об'єкта діагностування 3, виходи блоку діагностичних моделей 7 з'єднані з першими групами входів формувача класу відмови 6, формувача виду відмови 8, формувача варіантів парирування 10, виходи засобів діагностування 4 з'єднані з другою групою входів формувача класу відмови 6, виходи якого з'єднані з другою групою входів формувача виду відмови 8, виходи формувача виду відмови 8 з'єднані з другою групою входів формувача варіантів парирування 10, виходи якого з'єднані з входами блоку вибору оптимального варіанту парирування 9, виходи блоку вибору оптимального варіанту парирування 9 з'єднані з входами блоку реконфігурацм Система працює таким чином У основі роботи системи лежить принцип гнучкого парирування відмов, який полягає у визначенні для кожного виду відмови всіх можливих варіантів парирування конкретної аварійної ситуації на основі резервних засобів ВХІДНІ сигнали через входи системи 1 поступають на входи об'єкта діагностування 3 і на першу групу входів засобів діагностування 4 ВИХІДНІ сигнали об'єкта діагностування 3 поступають на виходи системи 2 і на другу групу входів засобів діагностування 4 Засоби діагностування 4 формують інформацію про технічний стан об'єкта діагностування 3 Формувач класу відмови 6 на основі діагностичної моделі, що формується блоком діагностичних моделей 7, і інформації про технічний стан об'єкта діагностування 3 встановлює клас відмови Формувач виду відмови 8 проводить ідентифікацію конкретного виду відмови, що спричинила аварійне функціонування об'єкта діагностування 3 Для визначення виду відмови використовуються діагностичні моделі, які формуються блоком діагностичних моделей 7 Для кожного виду відмови формувач варіантів парирування 10 формує множину всіх можливих варіантів парирування конкретної аварійної ситуації на основі існуючих резервних засобів Оптимальний варіант парирування вибирається блоком вибору оптимального варіанту парирування 9 і для вибраного варіанту проводиться реконфігурація об'єкта діагностування 3 за допомогою блоку реконфігурацм 5 Система, що пропонується має більш широкі функціональні можливості, оскільки на основі визначення класу і виду відмови проводить гнучке парирування наслідків відмови 54326 1. » 1 ,г г г 4 ч.5 г і 1 г 2 с , 10 ФІГ. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
