Автоматизована система контролю

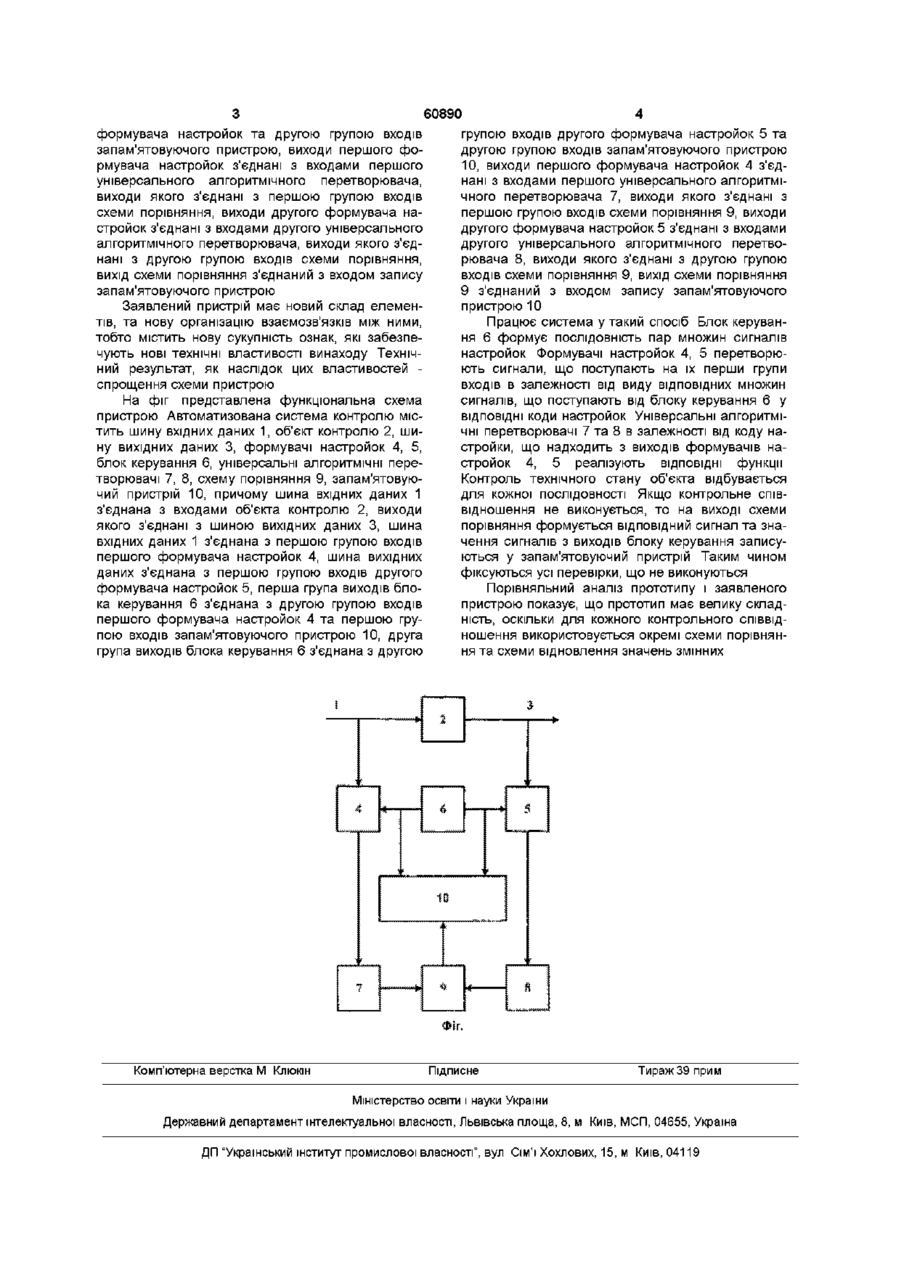

Автоматизована система контролю, що містить шину вхідних даних, об'єкт контролю, шину вихідних даних, схему порівняння, причому шина вхідних даних з'єднана з входами об'єкта контролю, виходи якого з'єднані з шиною вихідних даних, яка відрізняється тим, що має перший та другий формувачі настройок, блок керування, перший та другий універсальні алгоритмічні перетворювачі, запам'ятовуючий пристрій, причому шина вхідних даних з'єднана з першою групою входів першого формувача настройок, шина вихідних даних з'єд нана з першою групою входів другого формувача настройок, перша група виходів блока керування з'єднана з другою групою входів першого формувача настройок та першою групою входів запам'ятовуючого пристрою, друга група виходів блока керування з'єднана з другою групою входів другого формувача настройок та другою групою входів запам'ятовуючого пристрою, виходи першого формувача настройок з'єднані з входами першого універсального алгоритмічного перетворювача, виходи якого з'єднані з першою групою входів схеми порівняння, виходи другого формувача настройок з'єднані з входами другого універсального алгоритмічного перетворювача, виходи якого з'єднані з другою групою входів схеми порівняння, вихід схеми порівняння з'єднаний з входом запису запам'ятовуючого пристрою Винахід відноситься до обчислювальної техніки і призначений для контролю технічного стану об'єктів Відомий пристрій контролю (Курейчик В М , Родзин С И Контролепр и годное проектирование и самотестирование СБИС проблемы и перспективы М , Радио и связь, 1994, с 31-31), що містить генератор тестових впливів, еталон, об'єкт контролю, схему порівняння Недоліком відомого пристрою є висока складність Відомий пристрій контролю справного стану мікропроцесорних великих інтегральних схем (патент України №21729, кл G06F9/22, G06F11/30, опубл 1998, бюл №2), що містить генератор тестових впливів, N об'єктів контролю, схему порівняння Недоліком відомого пристрою є висока складність Найбільш близьким по технічній суті і результату, що досягається є схема контролю, (Граф Ш , Гессель М Схемы поиска неисправностей - М , Энергоатомиздат, 1989, с 16, рис 1 8), що містить шину вхідних даних, об'єкт контролю, шину вихідних даних, схему порівняння, причому шина вхідних даних з'єднана з входами об'єкта контролю, виходи якого з єднані з шиною вихідних даних Недоліком відомого пристрою є висока складність В основу винаходу поставлено задачу вдосконалення схеми контролю шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити спрощення схеми пристрою Поставлене завдання вирішується тим, що автоматизована система контролю містить шину вхідних даних, об'єкт контролю, шину вихідних даних, схему порівняння, причому шина вхідних даних з'єднана з входами об'єкта контролю, виходи якого з'єднані з шиною вихідних даних, згідно з винаходом має перший та другий формувачі настройок, блок керування, перший та другий універсальні алгоритмічні перетворювачі, запам'ятовуючий пристрій, причому шина вхідних даних з'єднана з першою групою входів першого формувача настройок, шина вихідних даних з'єднана з першою групою входів другого формувача настройок, перша група виходів блока керування з'єднана з другою групою входів першого формувача настройок та першою групою входів запам'ятовуючого пристрою, друга група виходів блока керування з'єднана з другою групою входів другого О о> 00 о (О 60890 формувача настройок та другою групою входів запам'ятовуючого пристрою, виходи першого формувача настройок з'єднані з входами першого універсального алгоритмічного перетворювача, виходи якого з'єднані з першою групою входів схеми порівняння, виходи другого формувача настройок з'єднані з входами другого універсального алгоритмічного перетворювача, виходи якого з'єднані з другою групою входів схеми порівняння, вихід схеми порівняння з'єднаний з входом запису запам'ятовуючого пристрою Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості винаходу Технічний результат, як наслідок цих властивостей спрощення схеми пристрою На фіг представлена функціональна схема пристрою Автоматизована система контролю містить шину вхідних даних 1, об'єкт контролю 2, шину вихідних даних 3, формувачі настройок 4, 5, блок керування 6, універсальні алгоритмічні перетворювачі 7, 8, схему порівняння 9, запам'ятовуючий пристрій 10, причому шина вхідних даних 1 з'єднана з входами об'єкта контролю 2, виходи якого з'єднані з шиною вихідних даних 3, шина вхідних даних 1 з'єднана з першою групою входів першого формувача настройок 4, шина вихідних даних з'єднана з першою групою входів другого формувача настройок 5, перша група виходів блока керування 6 з'єднана з другою групою входів першого формувача настройок 4 та першою групою входів запам'ятовуючого пристрою 10, друга група виходів блока керування 6 з'єднана з другою Комп'ютерна верстка М Клюкш групою входів другого формувача настройок 5 та другою групою входів запам'ятовуючого пристрою 10, виходи першого формувача настройок 4 з'єднані з входами першого універсального алгоритмічного перетворювача 7, виходи якого з'єднані з першою групою входів схеми порівняння 9, виходи другого формувача настройок 5 з'єднані з входами другого універсального алгоритмічного перетворювача 8, виходи якого з'єднані з другою групою входів схеми порівняння 9, вихід схеми порівняння 9 з'єднаний з входом запису запам'ятовуючого пристрою 10 Працює система у такий спосіб Блок керування 6 формує ПОСЛІДОВНІСТЬ пар множин сигналів настройок Формувачі настройок 4, 5 перетворюють сигнали, що поступають на їх перши групи входів в залежності від виду ВІДПОВІДНИХ МНОЖИН сигналів, що поступають від блоку керування 6 у ВІДПОВІДНІ коди настройок Універсальні алгоритмічні перетворювачі 7 та 8 в залежності від коду настройки, що надходить з виходів формувачів настройок 4, 5 реалізують ВІДПОВІДНІ функції Контроль технічного стану об'єкта відбувається для кожної ПОСЛІДОВНОСТІ Якщо контрольне співвідношення не виконується, то на виході схеми порівняння формується ВІДПОВІДНИЙ сигнал та значення сигналів з виходів блоку керування записуються у запам'ятовуючий пристрій Таким чином фіксуються усі перевірки, що не виконуються Порівняльний аналіз прототипу і заявленого пристрою показує, що прототип має велику складність, оскільки для кожного контрольного співвідношення використовується окремі схеми порівняння та схеми відновлення значень змінних Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
