Антена нвч з неспрямованим випромінюванням в азимутальній площині

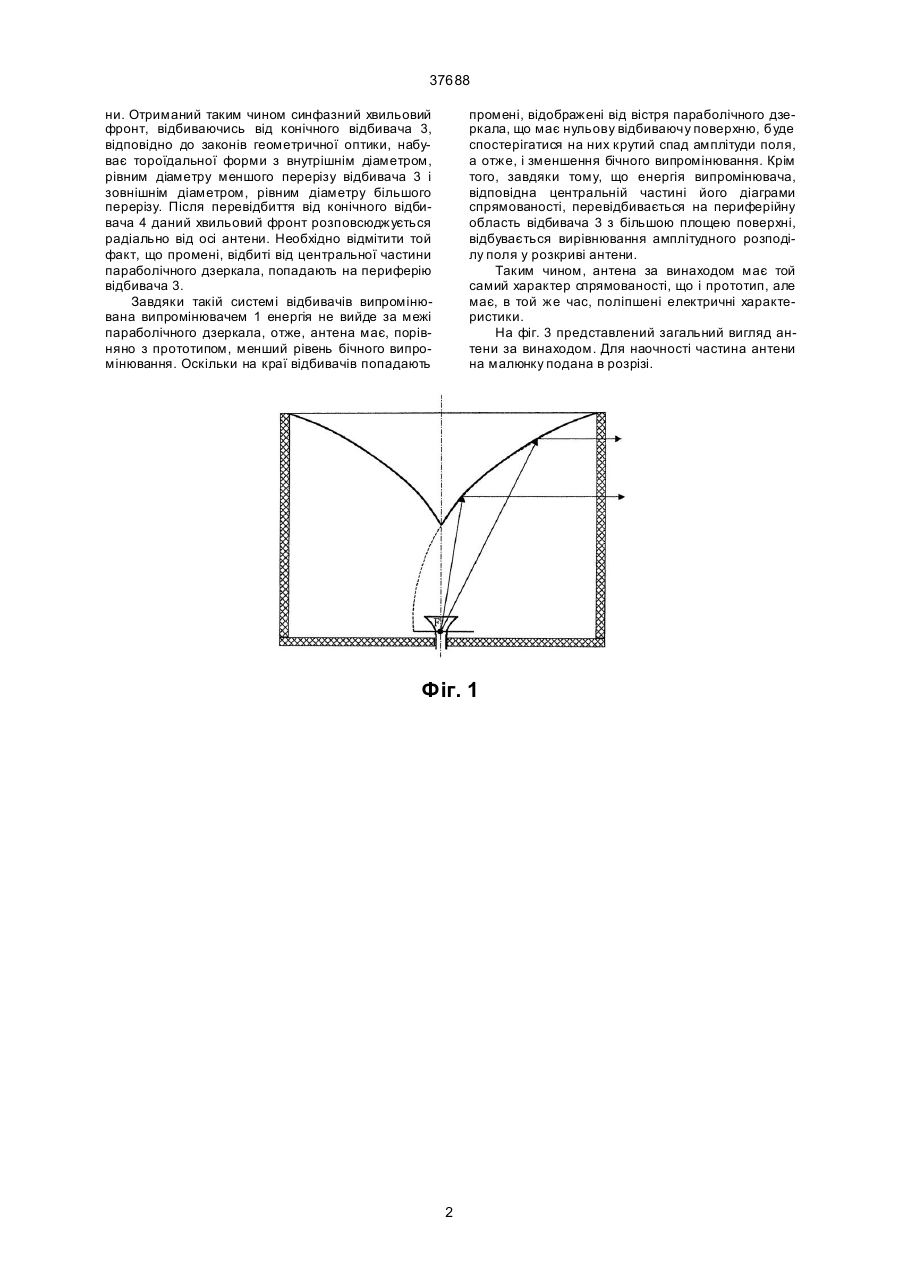

Антена НВЧ з неспрямованим випромінюванням в азимутальній площині, що складається з випромінювача, параболічного дзеркала, двох конічних відбивачів, яка відрізняється тим, що до 37688 ни. Отриманий таким чином синфазний хвильовий фронт, відбиваючись від конічного відбивача 3, відповідно до законів геометричної оптики, набуває тороїдальної форми з внутрішнім діаметром, рівним діаметру меншого перерізу відбивача 3 і зовнішнім діаметром, рівним діаметру більшого перерізу. Після перевідбиття від конічного відбивача 4 даний хвильовий фронт розповсюджується радіально від осі антени. Необхідно відмітити той факт, що промені, відбиті від центральної частини параболічного дзеркала, попадають на периферію відбивача 3. Завдяки такій системі відбивачів випромінювана випромінювачем 1 енергія не вийде за межі параболічного дзеркала, отже, антена має, порівняно з прототипом, менший рівень бічного випромінювання. Оскільки на краї відбивачів попадають промені, відображені від вістря параболічного дзеркала, що має нульову відбиваючу поверхню, буде спостерігатися на них крутий спад амплітуди поля, а отже, і зменшення бічного випромінювання. Крім того, завдяки тому, що енергія випромінювача, відповідна центральній частині його діаграми спрямованості, перевідбивається на периферійну область відбивача 3 з більшою площею поверхні, відбувається вирівнювання амплітудного розподілу поля у розкриві антени. Таким чином, антена за винаходом має той самий характер спрямованості, що і прототип, але має, в той же час, поліпшені електричні характеристики. На фіг. 3 представлений загальний вигляд антени за винаходом. Для наочності частина антени на малюнку подана в розрізі. Фіг. 1 2 37688 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
