Пристрій для паяння

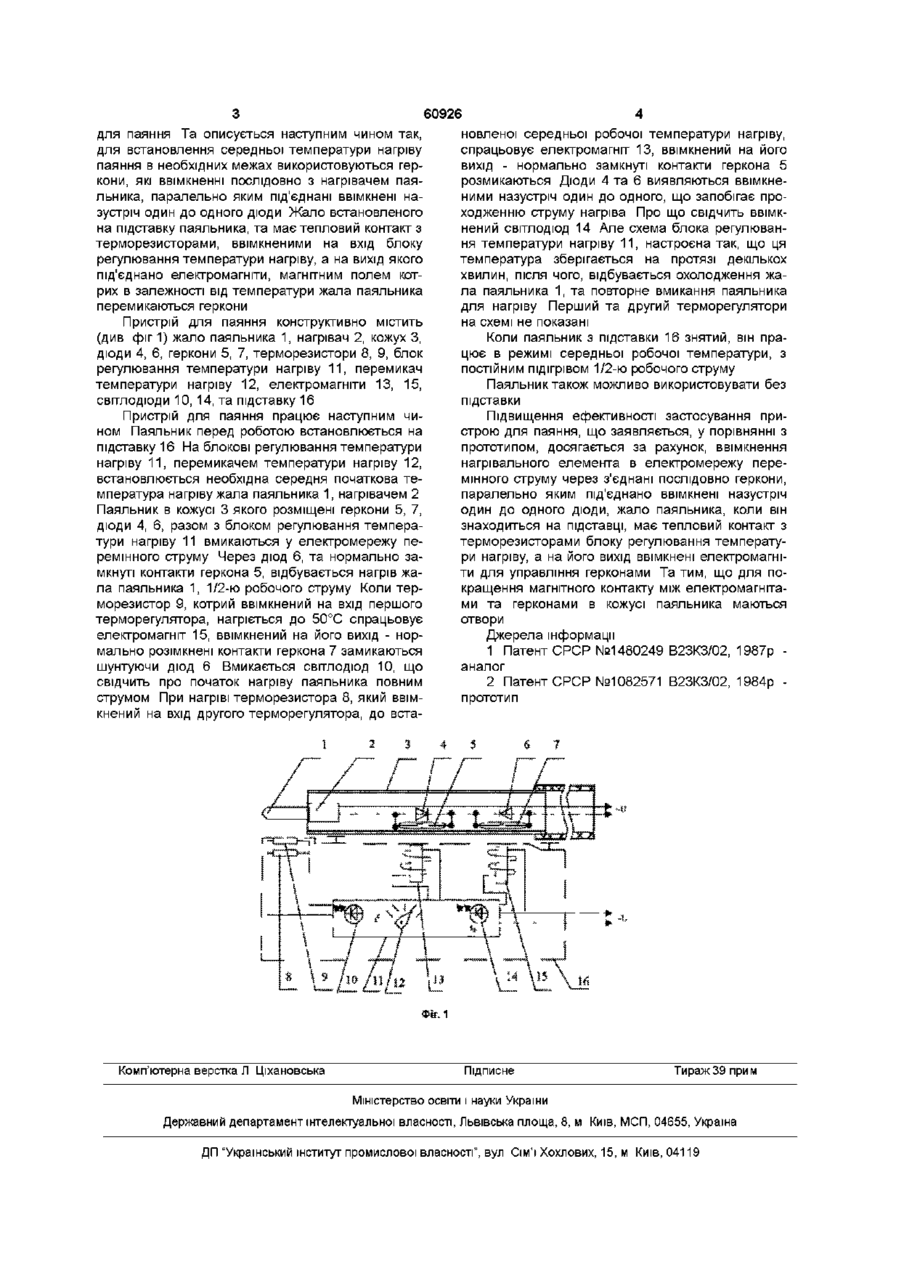

1 Пристрій для паяння, що містить паяльник, нагрівальний елемент паяльника, кожух, геркон, який відрізняється тим, що нагрівальний елемент в електромережу перемінного струму вмикається через з єднані послідовно геркони, паралельно яким під'єднано ввімкнені назустріч один до одного діоди, жало паяльника, коли він знаходиться на підставці, має тепловий контакт з терморезисторами блока регулювання температури нагріву, а до його виходу ввімкнено електромагніти для управління герконами 2 Пристрій за п 1, який відрізняється тим, що для покращення магнітного контакту між електромагнітами та герконами в кожусі паяльника виконані отвори Пристрій відноситься до галузі технологічних процесів, зокрема до паяння, а саме до електричних паяльників з електронагрівом і може бути використаний при ремонті електрообладнання в різних галузях виробництва, а також при ремонті військової техніки Відомий пристрій електричний паяльник, що містить ручку, корпус з спеціальними гніздами, паяльний наконечник, нагрівальний елемент, термомагнітну пластину, постійний магніт, регулювальну втулку, рухоме кільце, фіксатор та гайку [1] Недоліками відомого електричного паяльника є відсутність проміжних положень температури Кюрі, даного матеріалу для спрацьовування термомагнітної пластини, складність в використанні паяльника в широкому діапазоні ДІЯЛЬНОСТІ та в виготовленні Найбільш близьким технічним рішенням, обраним за прототип, є пристрій для паяння, що містить, паяльник, нагрівальний елемент паяльника, кожух, геркон [2] Недоліками відомого пристрою для паяння, обраного за прототип, є складність регулювання режиму паяння, який потребує заміни феромагнітного кожуху, та виготовлення підставки із спеціального матеріалу В основу винаходу поставлено задачу, шляхом усунення недоліків прототипу, забезпечити початкове регулювання температури паяння в широкому діапазоні та простоту виготовлення і використання Суть винаходу в пристрої для паяння, що містить, паяльник, нагрівальний елемент, кожух, геркон, досягається шляхом, ввімкнення нагрівального елемента в електромережу перемінного струму через з'єднані послідовно геркони, паралельно яким під'єднано ввімкнені назустріч один до одного діоди, жало паяльника, коли він знаходиться на підставці, має тепловий контакт з терморезисторами блоку регулювання температури нагріву, а на його вихід ввімкнені електромагніти для управління герконами Суть винаходу досягається тим, що для покращення магнітного контакту між електромагнітами та герконами в кожусі паяльника маються отвори Порівняння технічного рішення, що заявляється, із прототипом, дозволяє зробити висновок, що пристрій для паяння, який заявляється, відрізняється тим, що нагрівальний елемент в електромережу перемінного струму ввімкнений через з'єднані послідовно геркони, паралельно яким під'єднано ввімкнені назустріч один до одного діоди, жало паяльника, коли він знаходиться на підставці, має тепловий контакт з терморезисторами блока регулювання температури нагріву, а на його вихід ввімкнені електромагніти для управління герконами Та тим, що для покращення магнітного контакту в кожусі паяльника маються отвори Таким чином, пристрій для паяння, що заявляється, відповідає критерію винаходу "новизна" Суть винаходу пояснюється за допомогою креслень, де на фіг 1 показана схема пристрою (О о> о (О для паяння Та описується наступним чином так, для встановлення середньої температури нагріву паяння в необхідних межах використовуються геркони, які ввімкненні послідовно з нагрівачем паяльника, паралельно яким під'єднані ввімкнені назустріч один до одного діоди Жало встановленого на підставку паяльника, та має тепловий контакт з терморезисторами, ввімкненими на вхід блоку регулювання температури нагріву, а на вихід якого під'єднано електромагніти, магнітним полем котрих в залежності від температури жала паяльника перемикаються геркони Пристрій для паяння конструктивно містить (див фіг 1) жало паяльника 1, нагрівач 2, кожух З, діоди 4, 6, геркони 5, 7, терморезистори 8, 9, блок регулювання температури нагріву 11, перемикач температури нагріву 12, електромагніти 13, 15, світлодюди 10, 14, та підставку 16 Пристрій для паяння працює наступним чином Паяльник перед роботою встановлюється на підставку 16 На блокові регулювання температури нагріву 11, перемикачем температури нагріву 12, встановлюється необхідна середня початкова температура нагріву жала паяльника 1, нагрівачем 2 Паяльник в кожусі 3 якого розміщені геркони 5, 7, діоди 4, 6, разом з блоком регулювання температури нагріву 11 вмикаються у електромережу перемінного струму Через діод 6, та нормально замкнуті контакти геркона 5, відбувається нагрів жала паяльника 1, 1/2-ю робочого струму Коли терморезистор 9, котрий ввімкнений на вхід першого терморегулятора, нагріється до 50°С спрацьовує електромагніт 15, ввімкнений на його вихід - нормально розімкнені контакти геркона 7 замикаються шунтуючи діод 6 Вмикається світлодюд 10, що свідчить про початок нагріву паяльника повним струмом При нагріві терморезистора 8, який ввімкнений на вхід другого терморегулятора, до вста 60926 новленої середньої робочої температури нагріву, спрацьовує електромагніт 13, ввімкнений на його вихід - нормально замкнуті контакти геркона 5 розмикаються Діоди 4 та 6 виявляються ввімкненими назустріч один до одного, що запобігає проходженню струму нагріва Про що свідчить ввімкнений світлодюд 14 Але схема блока регулювання температури нагріву 11, настроєна так, що ця температура зберігається на протязі декількох хвилин, після чого, відбувається охолодження жала паяльника 1, та повторне вмикання паяльника для нагріву Перший та другий терморегулятори на схемі не показані Коли паяльник з підставки 16 знятий, він працює в режимі середньої робочої температури, з постійним підігрівом 1/2-ю робочого струму Паяльник також можливо використовувати без підставки Підвищення ефективності застосування пристрою для паяння, що заявляється, у порівнянні з прототипом, досягається за рахунок, ввімкнення нагрівального елемента в електромережу перемінного струму через з'єднані послідовно геркони, паралельно яким під'єднано ввімкнені назустріч один до одного діоди, жало паяльника, коли він знаходиться на підставці, має тепловий контакт з терморезисторами блоку регулювання температури нагріву, а на його вихід ввімкнені електромагніти для управління герконами Та тим, що для покращення магнітного контакту між електромагнітами та герконами в кожусі паяльника маються отвори Джерела інформації 1 Патент СРСР №1480249 В23КЗ/02, 1987р аналог 2 Патент СРСР №1082571 В23КЗ/02, 1984р прототип Г.1 Комп'ютерна верстка Л Ціхановська Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
