Пристрій для кріплення та вивільнення інструмента

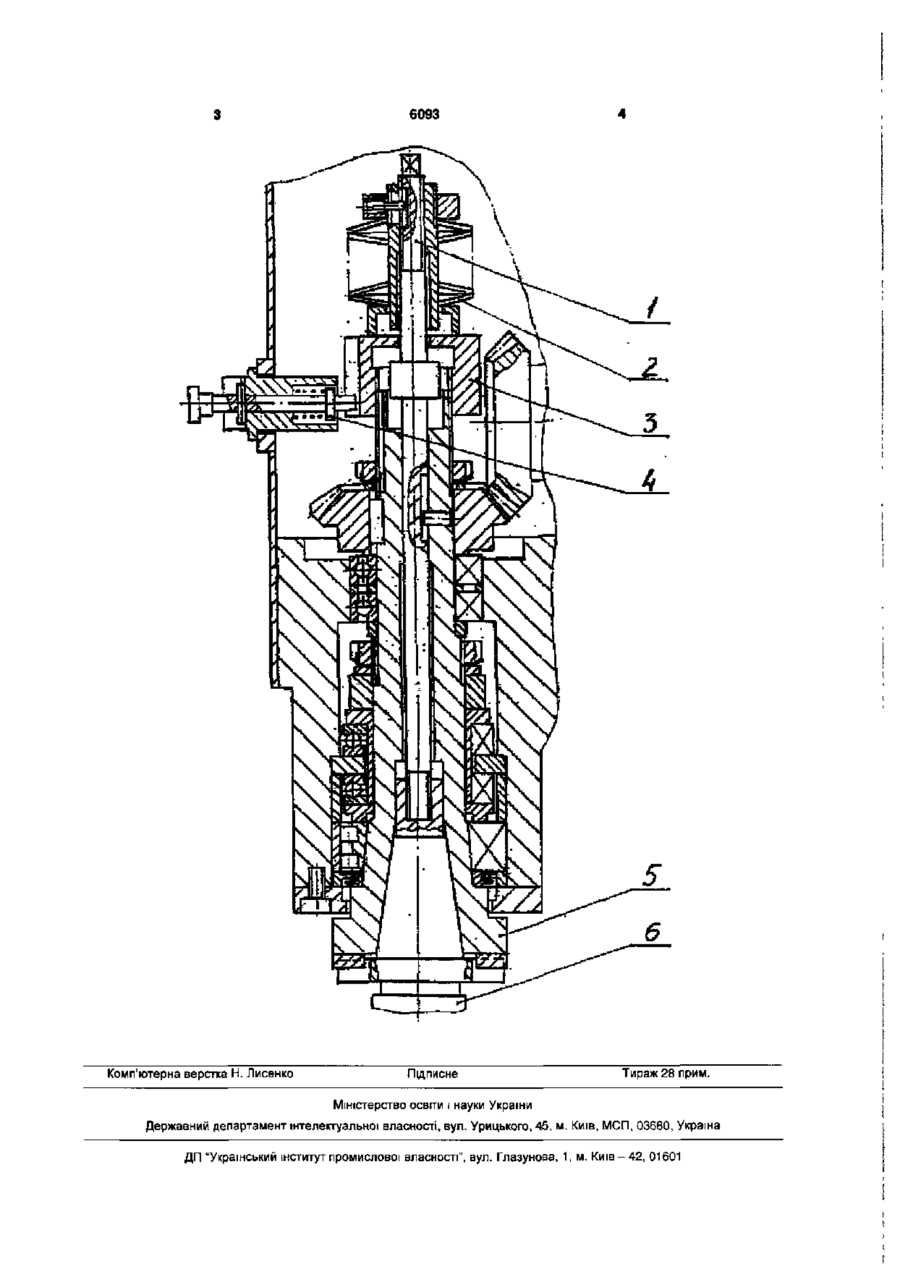

Пристрій для кріплення та вивільнення інструмента, встановленого у шпинделі верстата, який містить тягу, який відрізняється тим, що він має затискні пружини, які розміщені на тязі, розміщену на шпинделі гайку з можливістю взаємодії з тягою і затискними пружинами та упор, встановлений в корпусі шпиндельного вузла з можливістю взаємодії з гайкою при обертанні шпинделя. Корисна модель відноситься до галузі верстатобудування, а саме до пристроїв для кріплення та вивільнення інструмента, встановленого у шпинделі верстата. Відомий пристрій для кріплення та вивільнення інструмента, встановленого у шпинделі верстата, який містить тягу [див., наприклад, "Машиностроение", Ленинград, 1971, стр.613, рис-IV. 34, є]. У відомому пристрої переміщенням тяги ручним засобом спеціальним ключем здійснюють кріплення та вивільнення інструмента, встановленого у шпинделі верстата. Ручне переміщення тяги є недоліком цього пристрою. В основу корисної моделі поставлена задача в пристрої для кріплення та вивільнення інструмента шляхом зміни конструктивних елементів використати обертання шпинделя верстата для переміщення тяги. Поставлена задача вирішується тим, що пристрій для кріплення та вивільнення інструмента, встановленого у шпинделі верстата, який містить тягу, згідно корисної моделі, має затискні пружини, які розміщені на тязі, розміщену на шпинделі гайку з можливістю взаємодії з тягою і затискними пружинами, та упор, встановлений в корпусі шпиндельного вузла з можливістю взаємодії" з гайкою при обертанні шпинделя. Наявність затискних пружин, які розміщені на тязі, розміщеної на шпинделі гайки з можливістю взаємодії з тягою і затискними пружинами, та упо ра, встановленого в корпусі шпиндельного вузла з можливістю взаємодії з гайкою при обертанні шпинделя, дозволяє використати обертання шпинделя верстата для переміщення тяги. Суть корисної моделі пояснюється кресленням. Пристрій має тягу 1, на якій розміщені затискні пружини 2, гайку 3, яка розміщена на шпинделі 5, упор 4, встановлений в корпусі шпиндельного вузла. Пристрій працює таким чином. Для кріплення інструмент 6 вставляють у шпиндель 5 і нагвинчують на різь тяги 1. Потім вмикають обертання шпинделя 5 на малій швидкості. Гайка 3, в пазу якої розміщений упор 4, переміщується уздовж шпинделя 5 і затискує пружини 2. При цьому тяга 1 переміщується та затягує інструмент 6 у конусний отвір шпинделя 5. Після ЦЬОГО вимикають обертання шпинделя 5 і виводять упор 4 з гайки 3. Для вивільнення інструмента 6 вводять упор 4 в паз гайки 3 і вмикають зворотне обертання шпинделя 5 на малій швидкості. Гайка 3 переміщується уздовж шпинделя 5 у зворотньому напрямку, вивільнює затискні пружини 2, взаємодіє з тягою 1 і переміщує її. Інструмент 6 переміщується разом з тягою 1 і витискується зі шпинделя 5. Після ЦЬОГО вимикають обертання шпинделя 5 і згвинчують інструмент 6 з тяги 1. СО О) о (О О) 6093 Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелеісгуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и і в - 4 2 , 01601
