Спосіб зведення будови

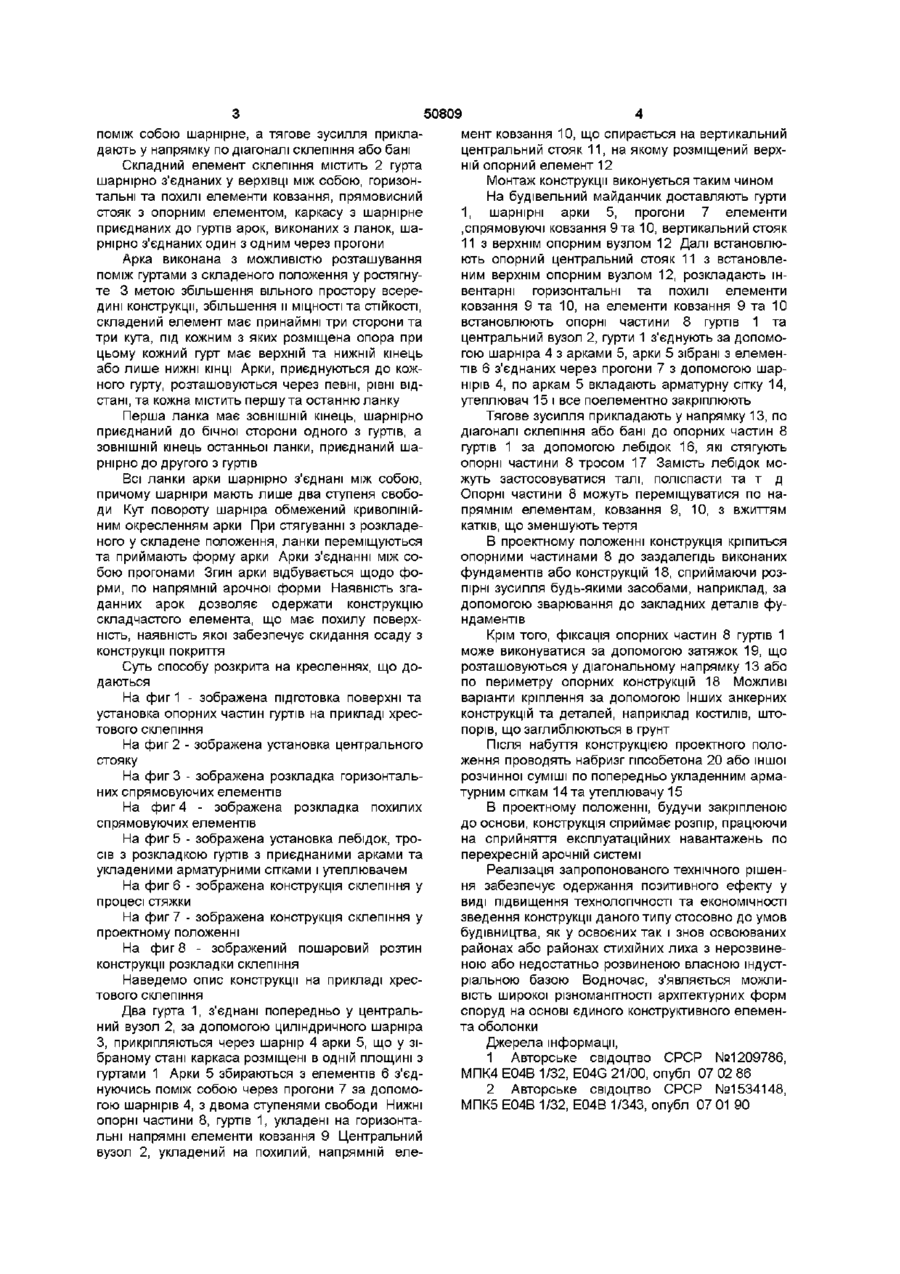

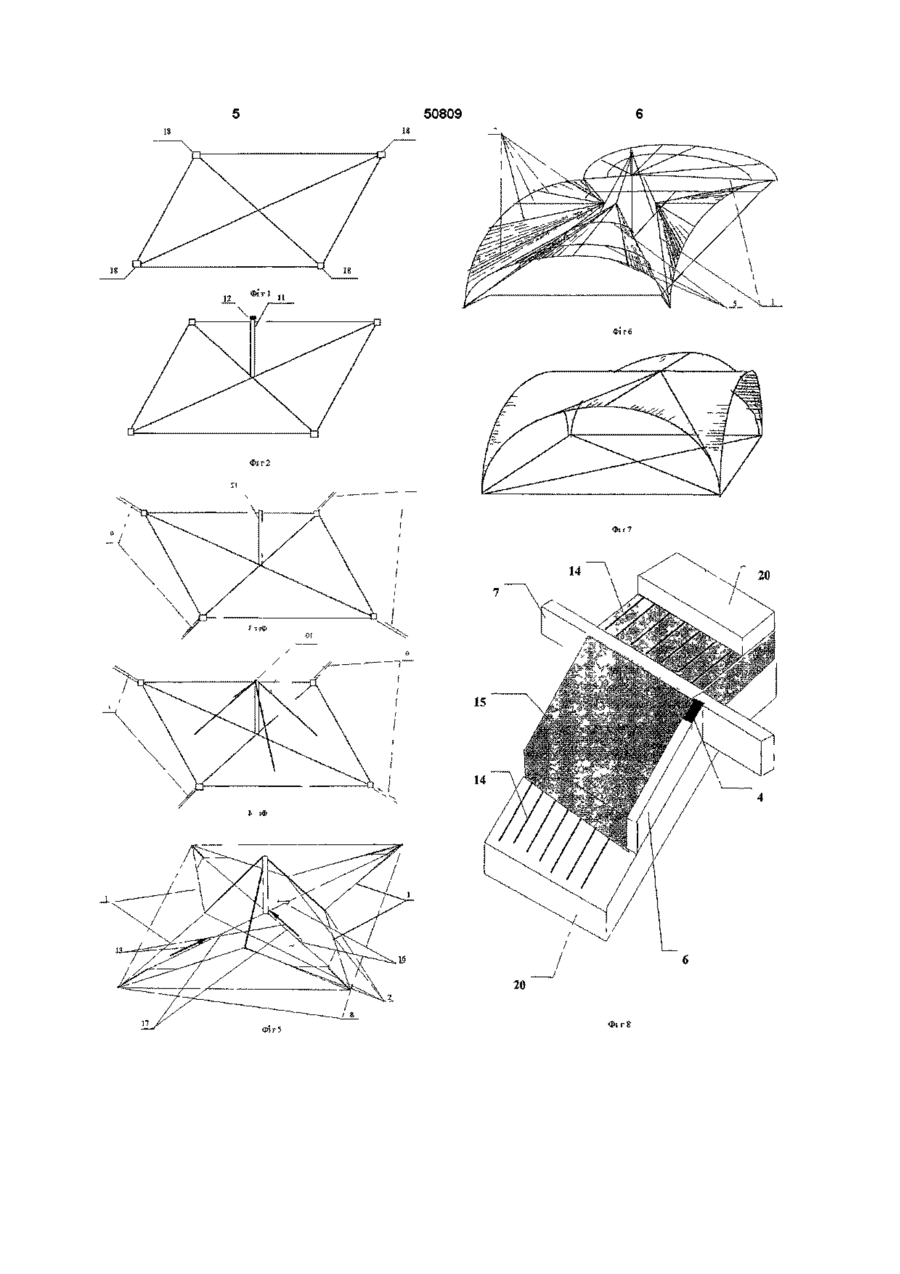

Спосіб зведення будови, згідно з яким на будівельний майданчик доставляють гурти, шарнірні арки, прогони, напрямні елементи ковзання, встановлюють опорний центральний стояк, розкладають інвентарні горизонтальні елементи ковзання, який відрізняється тим, що верхні опорні елементи гуртів кладуть на похилі елементи ковзання, гурти з'єднують за допомогою шарнірів з арками, які з'єднані між собою через прогони шарнірно, а тягове зусилля прикладають у напрямку по діагоналі склепіння або бані нірів перетинаються і точки їхнього перетину розташовуються по одній лінії Монтаж арочної конструкції виконують шляхом прикладання тягових зусиль, у напрямку паралельному площині розташування осей шарнірів Спосіб зведення арочної конструкції не вирішує проблеми зведення споруди у повному об'ємі, бо після приведення у проектне положення арок необхідно вирішувати питання про заповнення отворів між ними Так, циліндричний шарнірний вузол кріплення сприймає достатньо великі монтажні навантаження При збільшенні числа піварок ускладнюється верхній шарнірний вузол кріплення В основу винаходу поставлено задачу удосконалення способу зведення куполоподібних та склепистих споруд, у яких шляхом модифікації положень елементів, що несуть, забезпечується виникнення зусиль, необхідних при переході з горизонтального плоского положення у проектне просторове положення та за рахунок цього скорочується час монтажу конструкції і розширюється різноманітність архітектурних форм Поставлена задача вирішується тим, спосіб зведення будови по якому на будівельний майданчик доставляють гурти шарнірні арки, прогони, напрямні елементи ковзання, встановлюють опорний центральний стояк, розкладають інвентарні горизонтальні елементи ковзання, відрізняється тим, що верхні опорні елементи гуртів кладуть на похилі елементи ковзання, гурти з'єднують за допомогою шарнірів з арками, з'єднані через прогони О о 0 0 о ю 50809 поміж собою шарнірне, а тягове зусилля прикладають у напрямку по діагоналі склепіння або бані Складний елемент склепіння містить 2 гурта шарнірно з'єднаних у верхівці між собою, горизонтальні та похилі елементи ковзання, прямовисний стояк з опорним елементом, каркасу з шарнірне приєднаних до гуртів арок, виконаних з ланок, шарнірно з'єднаних один з одним через прогони Арка виконана з можливістю розташування поміж гуртами з складеного положення у ростягнуте 3 метою збільшення вільного простору всередині конструкції, збільшення и МІЦНОСТІ та СТІЙКОСТІ, складений елемент має принаймні три сторони та три кута, під кожним з яких розміщена опора при цьому кожний гурт має верхній та нижній кінець або лише нижні КІНЦІ Арки, приєднуються до кожного гурту, розташовуються через певні, рівні відстані, та кожна містить першу та останню ланку Перша ланка має ЗОВНІШНІЙ кінець, шарнірно приєднаний до бічної сторони одного з гуртів, а ЗОВНІШНІЙ кінець останньої ланки, приєднаний шарнірно до другого з гуртів Всі ланки арки шарнірно з'єднані між собою, причому шарніри мають лише два ступеня свободи Кут повороту шарніра обмежений криволінійним окресленням арки При стягуванні з розкладеного у складене положення, ланки переміщуються та приймають форму арки Арки з'єднанні між собою прогонами Згин арки відбувається щодо форми, по напрямній арочної форми Наявність згаданних арок дозволяє одержати конструкцію складчастого елемента, що має похилу поверхність, наявність якої забезпечує скидання осаду з конструкції покриття Суть способу розкрита на кресленнях, що додаються На фиг 1 - зображена підготовка поверхні та установка опорних частин гуртів на прикладі хрестового склепіння На фиг 2 - зображена установка центрального стояку На фиг 3 - зображена розкладка горизонтальних спрямовуючих елементів На фиг 4 - зображена розкладка похилих спрямовуючих елементів На фиг 5 - зображена установка лебідок, тросів з розкладкою гуртів з приєднаними арками та укладеними арматурними сітками і утеплювачем На фиг 6 - зображена конструкція склепіння у процесі стяжки На фиг 7 - зображена конструкція склепіння у проектному положенні На фиг 8 - зображений пошаровий розтин конструкції розкладки склепіння Наведемо опис конструкції на прикладі хрестового склепіння Два гурта 1, з'єднані попередньо у центральний вузол 2, за допомогою циліндричного шарніра З, прикріпляються через шарнір 4 арки 5, що у зібраному стані каркаса розміщені в одній площині з гуртами 1 Арки 5 збираються з елементів 6 з'єднуючись поміж собою через прогони 7 за допомогою шарнірів 4, з двома ступенями свободи Нижні опорні частини 8, гуртів 1, укладені на горизонтальні напрямні елементи ковзання 9 Центральний вузол 2, укладений на похилий, напрямній еле мент ковзання 10, що спирається на вертикальний центральний стояк 11, на якому розміщений верхній опорний елемент 12 Монтаж конструкції виконується таким чином На будівельний майданчик доставляють гурти 1, шарнірні арки 5, прогони 7 елементи .спрямовуючі ковзання 9 та 10, вертикальний стояк 11 з верхнім опорним вузлом 12 Далі встановлюють опорний центральний стояк 11 з встановленим верхнім опорним вузлом 12, розкладають інвентарні горизонтальні та похилі елементи ковзання 9 та 10, на елементи ковзання 9 та 10 встановлюють опорні частини 8 гуртів 1 та центральний вузол 2, гурти 1 з'єднують за допомогою шарніра 4 з арками 5, арки 5 зібрані з елементів 6 з'єднаних через прогони 7 з допомогою шарнірів 4, по аркам 5 вкладають арматурну сітку 14, утеплювач 15 і все поелементно закріплюють Тягове зусилля прикладають у напрямку 13, по діагоналі склепіння або бані до опорних частин 8 гуртів 1 за допомогою лебідок 16, які стягують опорні частини 8 тросом 17 Замість лебідок можуть застосовуватися талі, поліспасти та т д Опорні частини 8 можуть переміщуватися по напрямнім елементам, ковзання 9, 10, з вжиттям катків, що зменшують тертя В проектному положенні конструкція кріпиться опорними частинами 8 до заздалегідь виконаних фундаментів або конструкцій 18, сприймаючи розпірні зусилля будь-якими засобами, наприклад, за допомогою зварювання до закладних деталів фундаментів Крім того, фіксація опорних частин 8 гуртів 1 може виконуватися за допомогою затяжок 19, що розташовуються у діагональному напрямку 13 або по периметру опорних конструкцій 18 Можливі варіанти кріплення за допомогою Інших анкерних конструкцій та деталей, наприклад костилів, штопорів, що заглиблюються в грунт Після набуття конструкцією проектного положення проводять набризг ппсобетона 20 або іншої розчинної суміші по попередньо укладенним арматурним сіткам 14 та утеплювачу 15 В проектному положенні, будучи закріпленою до основи, конструкція сприймає розпір, працюючи на сприйняття експлуатаційних навантажень по перехресній арочній системі Реалізація запропонованого технічного рішення забезпечує одержання позитивного ефекту у виді підвищення технологічності та економічності зведення конструкції даного типу стосовно до умов будівництва, як у освоєних так і знов освоюваних районах або районах стихійних лиха з нерозвиненою або недостатньо розвиненою власною індустріальною базою Водночас, з'являється можливість широкої різноманітності архітектурних форм споруд на основі єдиного конструктивного елемента оболонки Джерела інформації, 1 Авторське свідоцтво СРСР №1209786, МПК4 Е04В 1/32, E04G 21/00, опубл 07 02 86 2 Авторське свідоцтво СРСР №1534148, МПК5 Е04В 1/32, Е04В 1/343, опубл 07 01 90 50809 14 IS \ і 20 50809 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
