Нейзильбер

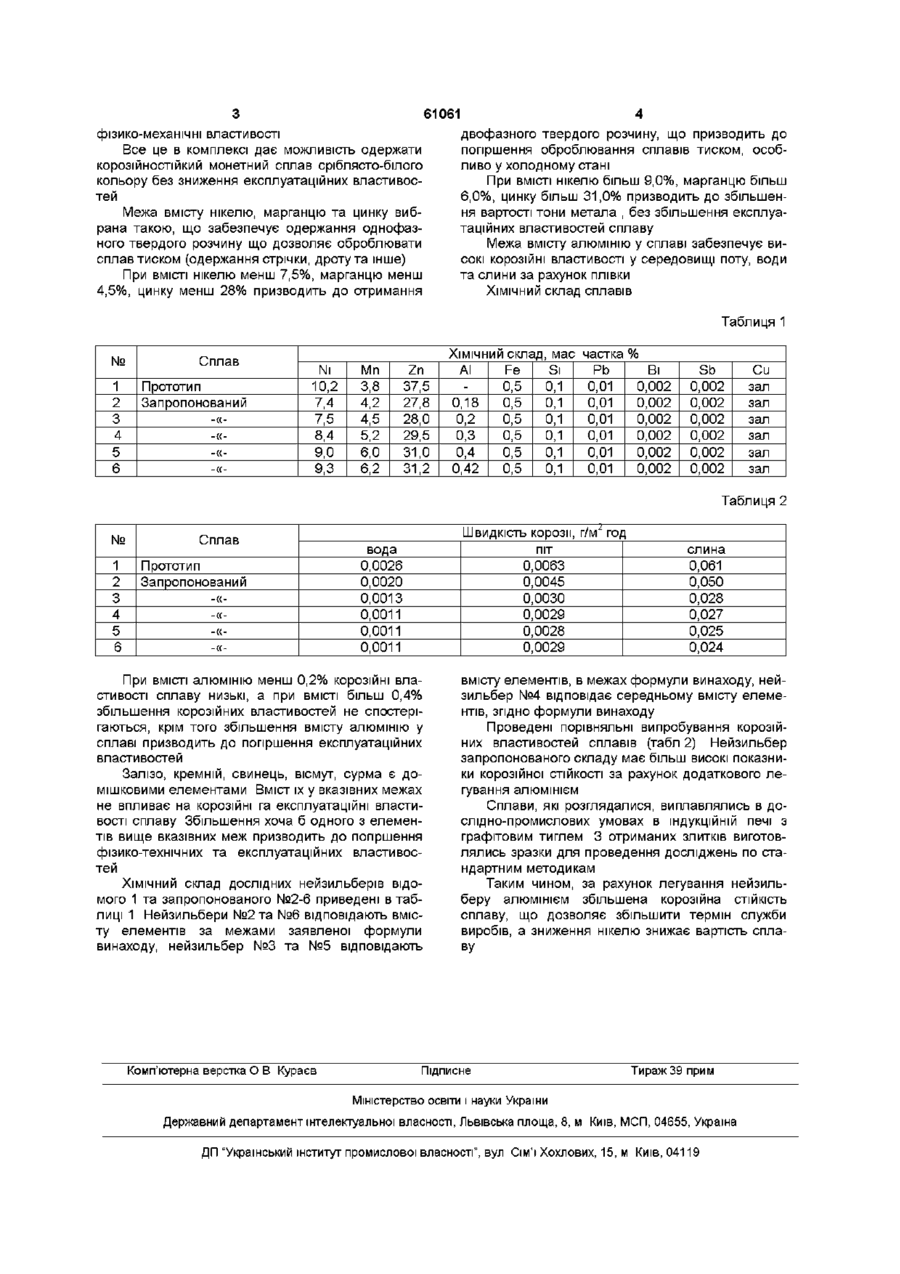

Нейзильбер, що містить в собі нікель, марганець, цинк, залізо, кремній, свинець, вісмут, сурма, Запропонований винахід належить до металургійної галузі, зокрема до монетних сплавів, для виготовлення пам'ятних, ювілейних монет та монет високого номіналу Відомий нейзильбер, який використовується як монетний сплав, Neusilber 15, який містить в собі, мас частка % мідь - 60 нікель -15 цинк - 25 (Com blanks from VDM №5085-08 Printed in W Germany) Сплав має сталисто-білий колір та використовується для виготовлення монет Німеччини Недоліки цього сплаву є неекономічність, за рахунок високого вмісту Ni, та низька корозійна СТІЙКІСТЬ у середовищі поту, води та слини Найбільш близьким до запропонованого - прототип нейзильбер МНТМц 50-10-5 ТУ 48-21-30486, що містить в собі, мас частіш % нікель-9,8-11,2 марганець - 3,5-4,7 цинк-36,7-40,2 кремній не більш 0,15 сурма не більш 0,002 залізо не більш 0,6 свинець не більш 0,02 вісмут не більш 0,002 мідь - залишок який відрізняється тим, що додатково легований алюмінієм при відповідному співвідношенні компонентів, мас частка нікель 7,5-9,0 цинк 28,0-31,0 марганець 4,5-6,0 алюміній 0,2-0,4 кремній не більш 0,1 сурма не більш 0,002 залізо не більш 0,6 свинець не більш 0,02 вісмут не більш 0,002 мідь залишок Цей сплав має сріблясто-білий колір та використовувався для виготовлення монет СРСР Недоліком цього сплаву є низька корозійна СТІЙКІСТЬ у середовищі поту, води та слини, із-за відсутності ЩІЛЬНОСТІ захисної корозійностійкої плівки В основу винаходу покладена задача створити нейзильбер, що має більш високу корозійну СТІЙКІСТЬ сплаву без зниження експлуатаційних властивостей Поставлена задача вирішується тим, що в нейзильбер, що містить в собі нікель, марганець, цинк, мідь, залізо, кремній, свинець, вісмут, сурму згідно винаходу додатково вводять алюміній при відповідному співвідношенні компонентів, мас частка, % нікель - 7,5-9,0 марганець - 4,5-6,0 цинк-28,0-31,0 алюміній - 0,2-0,4 кремній не більш 0,6 сурма не більш 0,002 залізо не більш 0,6 свинець не більш 0,02 вісмут не більш 0,002 мідь - залишок Такий склад та співвідношення компонентів дозволяє збільшити корозійну СТІЙКІСТЬ сплаву за рахунок додаткового легування алюмінієм Зниження вмісту нікелю компенсовано збільшенням вмісту марганцю, що дало можливість зберегти О (О О (О 61061 фізико-механічні властивості Все це в комплексі дає можливість одержати корозійностійкий монетний сплав сріблясто-білого кольору без зниження експлуатаційних властивостей Межа вмісту нікелю, марганцю та цинку вибрана такою, що забезпечує одержання однофазного твердого розчину що дозволяє оброблювати сплав тиском (одержання стрічки, дроту та інше) При ВМІСТІ нікелю менш 7,5%, марганцю менш 4,5%, цинку менш 28% призводить до отримання двофазного твердого розчину, що призводить до погіршення оброблювання сплавів тиском, особливо у холодному стані При ВМІСТІ нікелю більш 9,0%, марганцю більш 6,0%, цинку більш 31,0% призводить до збільшення вартості тони метала , без збільшення експлуатаційних властивостей сплаву Межа вмісту алюмінію у сплаві забезпечує високі корозійні властивості у середовищі поту, води та слини за рахунок плівки ХІМІЧНИЙ склад сплавів Таблиця 1 № 1 2 3 4 5 6 Сплав Прототип Запропонований -«-«-«-« Ni 10,2 7,4 7,5 8,4 9,0 9,3 Мп 3,8 4,2 4,5 5,2 6,0 6,2 Zn 37,5 27,8 28,0 29,5 31,0 31,2 ХІМІЧНИЙ склад, мас АІ Fe Si 0,5 0,1 0,18 0,5 0,1 0,2 0,5 0,1 0,3 0,5 0,1 0,4 0,5 0,1 0,42 0,5 0,1 частка % Pb Ві 0,01 0,002 0,01 0,002 0,01 0,002 0,01 0,002 0,01 0,002 0,01 0,002 Sb 0,002 0,002 0,002 0,002 0,002 0,002 Си зал зал зал зал зал зал Таблиця 2 № 1 2 3 4 5 6 Сплав Прототип Запропонований -«-«-«-« Швидкість корозії, г/мА год вода 0,0026 0,0020 0,0013 0,0011 0,0011 0,0011 ПІТ 0,0063 0,0045 0,0030 0,0029 0,0028 0,0029 При ВМІСТІ алюмінію менш 0,2% корозійні властивості сплаву низькі, а при ВМІСТІ більш 0,4% збільшення корозійних властивостей не спостерігаються, крім того збільшення вмісту алюмінію у сплаві призводить до погіршення експлуатаційних властивостей Залізо, кремній, свинець, вісмут, сурма є домішковими елементами Вміст їх у вказівних межах не впливає на корозійні га експлуатаційні властивості сплаву Збільшення хоча б одного з елементів вище вказівних меж призводить до погіршення фізико-технічних та експлуатаційних властивостей ХІМІЧНИЙ склад дослідних нейзильберів відомого 1 та запропонованого №2-6 приведені в таблиці 1 Нейзильбери №2 та №6 відповідають вмісту елементів за межами заявленої формули винаходу, нейзильбер №3 та №5 відповідають Комп'ютерна верстка О В Кураєв слина 0,061 0,050 0,028 0,027 0,025 0,024 вмісту елементів, в межах формули винаходу, нейзильбер №4 відповідає середньому вмісту елементів, згідно формули винаходу Проведені порівняльні випробування корозійних властивостей сплавів (табл 2) Нейзильбер запропонованого складу має більш високі показники корозійної СТІЙКОСТІ за рахунок додаткового легування алюмінієм Сплави, які розглядалися, виплавлялись в дослідно-промислових умовах в індукційній печі з графітовим тиглем 3 отриманих злитків виготовлялись зразки для проведення досліджень по стандартним методикам Таким чином, за рахунок легування нейзильберу алюмінієм збільшена корозійна СТІЙКІСТЬ сплаву, що дозволяє збільшити термін служби виробів, а зниження нікелю знижає вартість сплаву Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
