Опорний пристрій вивантажного транспортного завантажника сипучих матеріалів

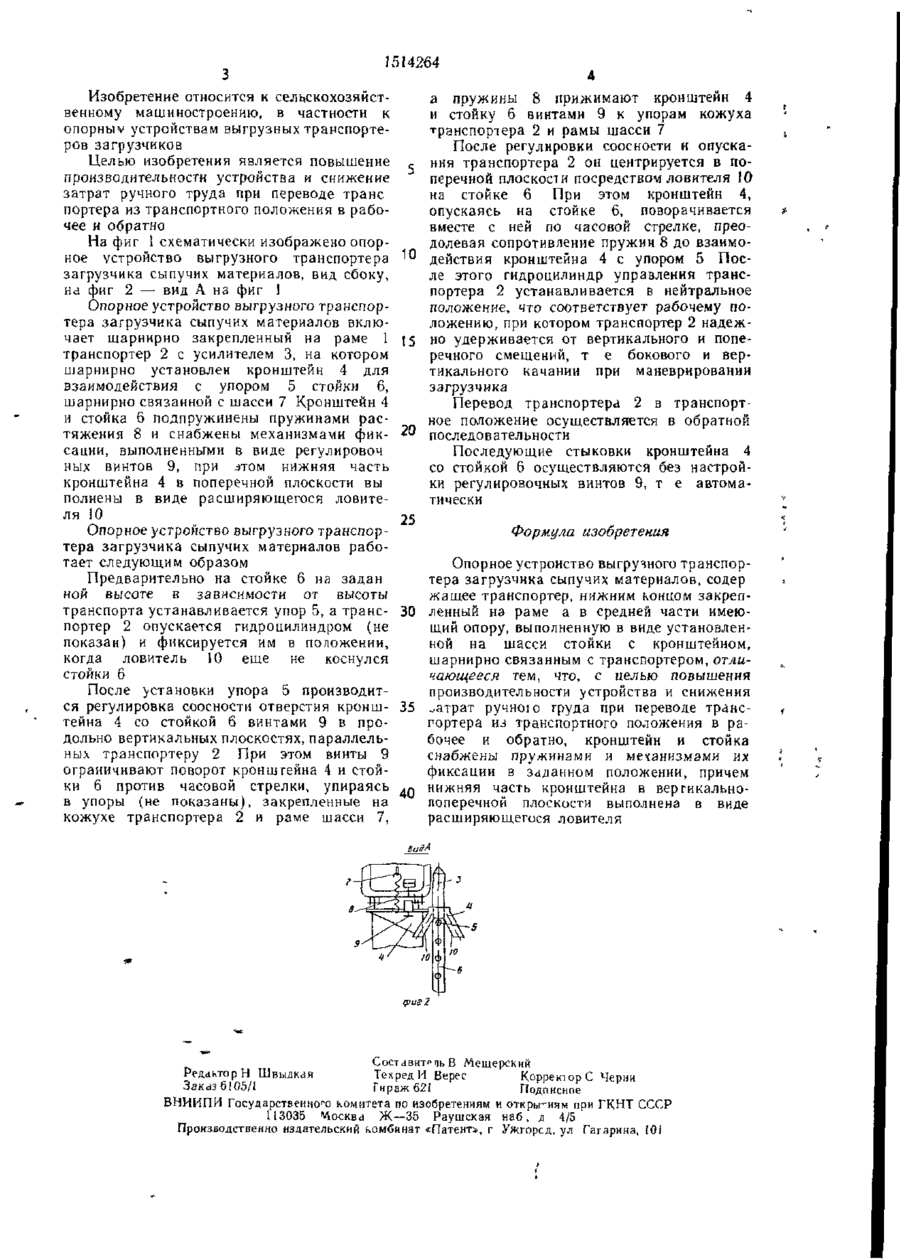

Изобретение относится к сельскохозяйственному машиностроению. Целью изобретения является повышение производительности устройства и снижение затрат труда при переводе транспортера из транспортного положения в рабочее и обратно. Устройство содержит транспортер 2, на котором шарнирно установлен кронштейн 4 для взаимодействия с упором 5 стойки 6, шарнирно связанной с шасси 7. Кронштейн 4 и стойка 6 подпружинены пружинами 8 и снабжены регулировочными винтами 9, а нижняя часть кронштейна 4 выполнена в виде расширяющегося ловителя. Упор 5 устанавливается на нужной высоте, затем производится регулировка соосности отверстия кронштейна 4 со стойкой 6 винтами 9. После регулировки соосности и опускания транспортера 2 он центрируется в поперечной плоскости посредством ловителя на стойке 6. Транспортер надежно удерживается от вертикального и поперечного смещений при маневрировании загрузчика. 2 ил. Wl о» 1514264 Изобретение относится к сельскохозяйственному машиностроению, в частности к опорныу устройствам выгрузных транспортеров загрузчиков Целью изобретения является повышение производительности устройства и снижение затрат ручного труда при переводе транс портера из транспортного положения в рабочее и обратно На фиг I схематически изображено опорное устройство выгрузного транспортера загрузчика сыпучих материалов, вид сбоку, на фиг 2 — вид А на фиг 1 Опорное устройство выгрузного транспортера загрузчика сыпучих материалов включает шарнирно закрепленный на раме 1 транспортер 2 с усилителем 3, на котором шарнирно установлен кронштейн 4 для взаимодействия с упором 5 стойки 6, шарнирно связанной с шасси 7 Кронштейн 4 и стойка 6 подпружинены пружинами растяжения 8 и снабжены механизмами фиксации, выполненными в виде регулировоч ных винтов 9, при зтом нижняя часть кронштейна 4 в поперечной плоскости вы полнены в виде расширяющегося ловителя 10 Опорное устройство выгрузного транспортера загрузчика сыпучих материалов работает следующим образом Предварительно на стойке 6 на задан ной высоте в зависимости от высоты транспорта устанавливается упор 5, а транспортер 2 опускается гидроцилиндром (не показан) и фиксируется им в положении, когда ловитель 10 еще не коснулся стойки 6 После >становки упора 5 производится регулировка соосности отверстия кронштейна 4 со стойкой 6 винтами 9 в продольно вертикальных плоскостях, параллельных транспортеру 2 При этом винты 9 ограничивают поворот кронштейна 4 и стойки 6 против часовой стрелки, упираясь в упоры (не показаны), закрепленные на кожухе транспортера 2 и раме шасси 7, с 10 15 20 4 а пружины S прижимают кронштейн 4 и стойку 6 винтами 9 к упорам кожуха транспортера 2 и рамы шасси 7 После регулировки соосности и опускания транспортера 2 он центрируется в поперечной плоскости посредством ловителя 10 на стойке 6 При этом кронштейн 4, опускаясь на стойке 6, поворачивается вместе с ней по часовой стрелке, преодолевая сопротивление пружин 8 до взаимодействия кронштейна 4 с упором 5 После этого гидроцилиндр управления транспортера 2 устанавливается в нейтральное положение, что соответствует рабочему положению, при котором транспортер 2 надежно удерживается от вертикального и поперечного смещений, т е бокового и вертикального качании при маневрировании загрузчика Перевод транспортера 2 в транспортное положение осуществляется в обратной последовательности Последующие стыковки кронштейна 4 со стойкой 6 осуществляются без настройки регулировочных винтов 9, т е автоматически 25 Формула изобретения Опорное устройство выгрузного транспортера загрузчика сыпучих материалов, содер жащее транспортер, нижним концом закреп30 ленный на раме а в средней части имеющий опору, выполненную в виде установленной на шасси стойки с кронштейном, шарнирно связанным с транспортером, отличающееся тем, что, с целью повышения производительности устройства и снижения 35 ^атрат ручною груда при переводе трансгортера из транспортного положения в рабочее и обратно, кронштейн и стойка снабжены пружинами и механизмами их фиксации в заданном положении, причем 40 нижняя часть кронштейна в вертикальнопоперечной плоскости выполнена в виде расширяющегося ловителя ВиЗА (риг 2 Fib В Мещерский Редактор Н Швыдкая Техред И Верес Корректоре Черни Заказ 6105/1 Тираж 62J Подписное ВНИИПИ Государственного комитета по изобретениям и открыиям при ГКНТ СССР 113035 HocKBd Ж—35 Раушская наб, д 4/5 Производственно издательский комбинат «Патент», г Ужгорсд, ул Гагарина, 101
