Формула / Реферат

1. Устройство для разгрузки сыпучих мате­риалов, включающее корпус с выпускным отвер­стием и многовальным шнековым рабочим органом, моторредуктор, механизм натяжения и распределитель мощности, выполненный из систе­мы звездочек с ведущим и ведомым блоками, свя­занных гибкой передачей с многовальным шнековым рабочим органом.отличающееся тем, что, с целью повышения надежности и долговечно­сти, шнеки многовального рабочего органа сгруп­пированы попарно, а система звездочек установлена параллельно-последовательно, при этом ведомый блок выполнен из автономных звез­дочек, размещенных на соответствующих парах шнеков и соединенных с ведущим блоком посредством гибкой связи.

2. Устройство по п. 1, отличающееся тем, что ме­ханизм натяжения выполнен в виде шарнирного четырехзвенника.

Текст

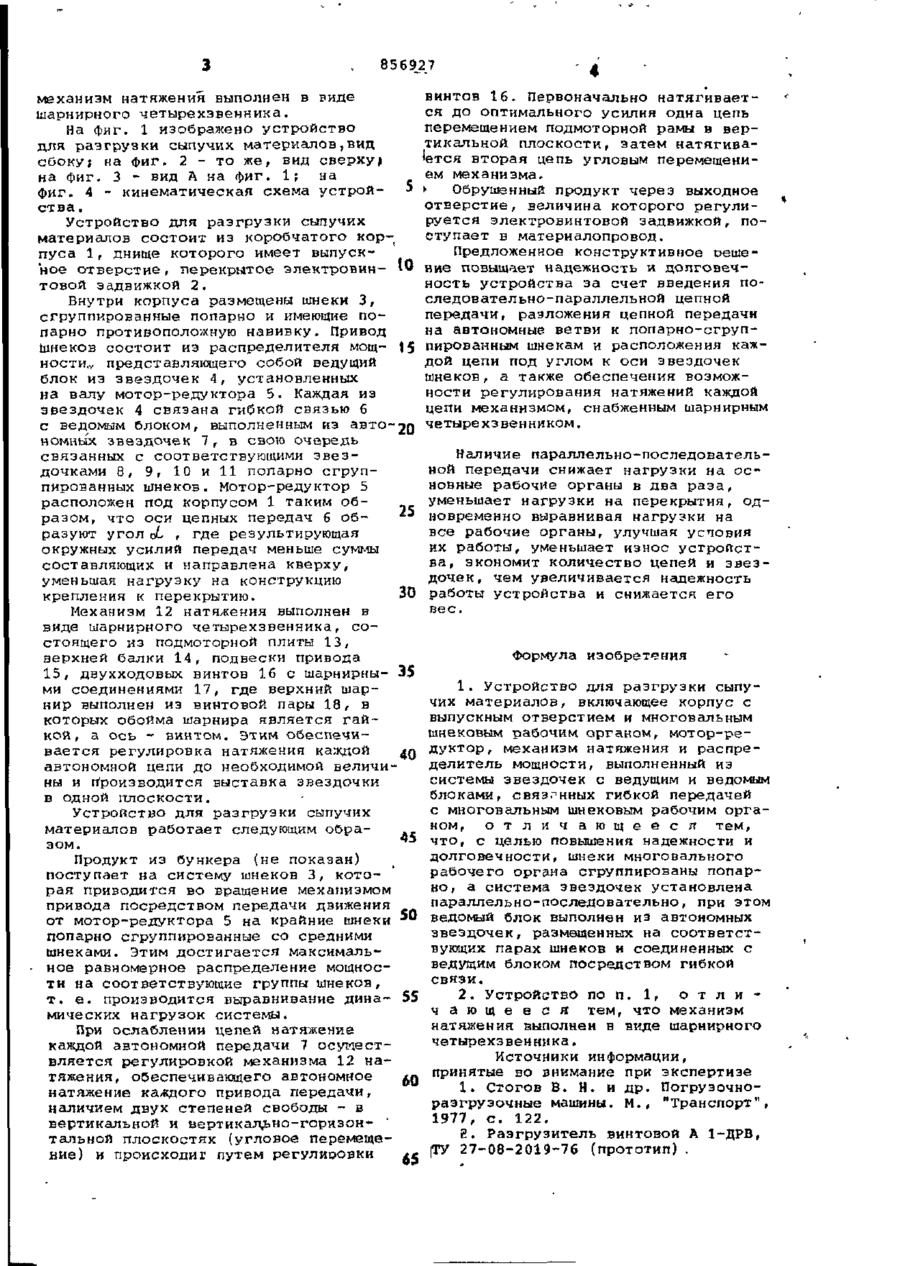

Союз Советских Социалистических Республик ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ {61) Дополнительное к авт, сеид-ву (22)3аявлено 28.03.79 . Кл. 3 (21) 2834643/27-03 В 65 с присоединением зайвий № — Государственный комитет СССРпо делам изобретений и открытий (23) Приоритет G 33/06 . Опубликовано 23.08.81 Бюллетень N9 31 Дате опубликования описания (53)УДК 621.867.4 2 3.08.81 (72) Авторы изобретения И. (71) Заявитель (088.8) Харьковский электромеханический завод "Спецэлеватормельмаш" Министерства заготовок СССР 54) Б. З а й д е н б е р г , Л. А. Синица, А. и Л. В. Твердохлебов К. Савви УСТРОЙСТВО ДЛЯ РАЗГРУЗКИ СЫПУЧИХ МАТЕРИАЛОВ Изобретение относится к погруэочно-разгруэочным механизмам и может быть использовано для выгрузки сыпучих материалов из различного рода ем- ,. костей. Известны устройства для разгрузки сыпучих материалов, состоящие из корпуса, многовального шнекового органа, электровинтовой задвижки и привода, ^ предназначенные для ворошения ив ь а '~ руэки уплотнившейся массы продукта [і].. Недостатком известных устройств является передача мощности многорядным гибким органом на один иэ валов системы с последующей раздачей нагруз-»5 ки на остальные валы, чем обуславливается преждевременный ее износ- Кроме того, в известных устройствах невозможно обеспечить одновременное оптимальное натяжение каждой ветви. При 20 таком конструктивном решении выход иэ строя одного звена приводит к отказу всей системы. Наиболее близким техническим решением к предлагаемому является устройство для разгрузки сыпучих материалов включающее корпус с выпускным отвер(стием и многовальным шнековым рабочим органом, мотор-редуктор, механизм натяжения и распределитель мощности, 30 выполненный из системы звездочек с ведущим и ведомым блоками, связанных гибкой передачей с многовальным шнековым рабочим органом Г2]. Недостатком известного устройства является"то, что элементы одних валов значительно перегружены по сравнению с другими валами системы. Отсюда и ресурс наработки у них различный. Элементы наиболее нагруженных валов лимитируют срок- службы устройства, в то время как менее нагруженные элементы других валов имеют излишний запас прочности. Это приводит к тому , что в эксплуатации известные устройства часто выходят иэ строя, срок их службы занижен при значительном завышении веса. Цель изобретения - повышение надежности и договечности. Поставленная цель достигается тем, что шнеки многовального рабочего органа сгруппированы попарно, а систе'ма звездочек установлена параллельнопоследовательно, при этом ведомый блок выполнен иэ автономных звездочек, размещенных на соответствующих парах шнеков и соединенных с ведущим блоком посредством гибкой связи. Кроме того. 856927 винтов 16. Первоначально натягиваетмеханизм натяжения выполнен в виде ся до оптимального усилия одна цепь шарнирного четырехэвенника. перемещением подмоторной рамы в верНа фиг. 1 изображено устройство тикальной плоскости, затем натягивадля разгрузки сыпучих материалов,вид 'ется вторая цепь угловым перемещенисбоку; на фиг. 2 - то же, вид сверху» ем механизма. на фиг. 3 - вид А на фиг. 1; на фиг. 4 - кинематическая схема устрой- 5 • Обрушенный продукт через выходное ства. отверстие, величина которого регулируется электровинтовой задвижкой, поУстройство для разгрузки сыпучих ступает в материалопровод. материалов состоит из коробчатого корпуса 1, днище которого имеет выпускПредложенное конструктивное Derneное отверстие, перекрытое электровин- *0 нив повышает надежность и долговечтовой задвижкой 2. ность устройства за счет введения последовательно-параллельной цепной Внутри корпуса размещены шнеки 3, передачи, разложения цепной передачи сгруппированные попарно и имеющие пона автономные ветви к попарно-сгруппарно противоположную навивку. Привод Шнеков состоит из распределителя мощ- 15 пированным шнекам и расположения каждой цепи под углом к оси звездочек ности,,, представляющего собой ведущий шнеков, а также обеспечения возможблок из звездочек 4, установленных ности регулирования натяжений каждой на валу мотор-редуктора 5. Каждая из цепи механизмом, снабженным шарнирным звездочек 4 связана гибкой связью 6 с ведомым блоком, выполненным из авто- 2Q четырехзвенником. номных звездочек 7, в свою очередь связанных с соответствующими звезНаличие параллельно-последовательдочками 8, 9, 10 и 11 попарно сгрупной передачи снижает нагрузки на оспированных шнеков. Мотор-редуктор 5 новные рабочие органы в два раза, расположен под корпусом 1 таким обуменьшает нагрузки на перекрытия, одразом, чтооси цепных передач б об25 новременно выравнивая нагрузки на разуют угол об , где результирующая все рабочие органы, улучшая усчовия окружных усилий передач меньше суммы их работы, уменьшает износ устройстсоставляющих и направлена кверху, ва , экономит количество цепей и звезуменьшая нагрузку на конструкцию дочек, чем увеличивается надежность крепления к перекрытию. 30 работы устройства и снижается его вес. Механизм 12 натяжения выполнен в виде шарнирного четырехзвенника, состоящего из подмоторной плиты 13, Формула изобретения верхней балки 14, подвески привода 15, двухходовых винтов 16 с шарнирны- 35 1. Устройство для разгрузки сыпуми соединениями 17, где верхний шарчих материалов, включающее корпус с нир выполнен из винтовой пары 18, в выпускным отверстием и многовальным которых обойма шарнира является гайшнековым рабочим органом, мотор-рекой, а ось - винтом. Этим обеспечивается регулировка натяжения ка;кдой 40 дуктор, механизм натяжения и распреавтономной цепи до необходимой величиделитель мощности, выполненный из ны и производится выставка звездочки системы звездочек с ведущим и ведомым в одной плоскости. блоками, связанных гибкой передачей с многовальным шнековым рабочим оргаУстройство для разгрузки сыпучих ном, о т л и ч а ю щ е е с я тем, материалов работает следующим обрачэ что, с целью повышения надежности и зом. долговечности, шнеки многовального Продукт из бункера (не показан) рабочего органа сгруппированы попарпоступает на систему шнеков 3, котоно, а система звездочек установлена рая приводится во вращение механизмом параллельно-последовательно, при этом привода посредством передачи движения от мотор-редуктора 5 на крайние шнеки 50 ведомый блок выполнен из автономных звездочек, размещенных на соответстпопарно сгруппированные со средними вующих парах шнеков и соединенных с шнеками. Этим достигается максимальведущим блоком посредством гибкой ное равномерное распределение мощноссвязи. ти на соответствующие группы шнеков, 2. Устройство по п. 1, о т л и т. е. производится выравнивание дина- S5 ч а ю щ е е с я тем, что механизм мических нагрузок системы. натяжения выполнен в виде шарнирного При ослаблении цепей натяжение четырехзвенника. каждой автономной передачи 7 осущестИсточники информации, вляется регулировкой механизма 12 на,_ принятые во внимание при экспертизе тяжения, обеспечивающего автономное *" 1. Стогов В. Н. и др. Погруэочнонатяжение каждого привода передачи, раэгрузочные машины. М., "Транспорт", наличием двух степеней свободы - в 1977, с. 122, вертикальной и вертикально-горизонЕ. Разгрузитель винтовой А 1-ДРВ, тальной плоскостях (угловое перемеще. , fry 27-08-2019-76 (прототип) . ние) и происходит путем регулировки 65 856927 Фиг.1 Філе Z 856927 Фиг Ъ Редактор С. Патрушева Заказ 7104/27 Составитель Г. Малышко Техред Н. Ковалева Корректор Макаренко Тираж 842 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Дивитися

Додаткова інформація

Назва патенту англійською

Apparatus for unloading bulk materials

Автори англійською

Zaidenberh Isaak Ben'iaminovych, Synytsia Lidia Antonivna, Savvi Oleksandr Karlovych, Tverdokhlibov Leonid Volodymyrovych

Назва патенту російською

Устройство для разгрузки сыпучих материалов

Автори російською

Зайденберг Исаак Беньяминович, Синица Лидия Антоновна, Савви Александр Карлович, Твердохлебов Леонид Владимирович

МПК / Мітки

МПК: B65G 33/06

Мітки: розвантаження, пристрій, сипучих, матеріалів
