Передтопок для спалювання твердого палива

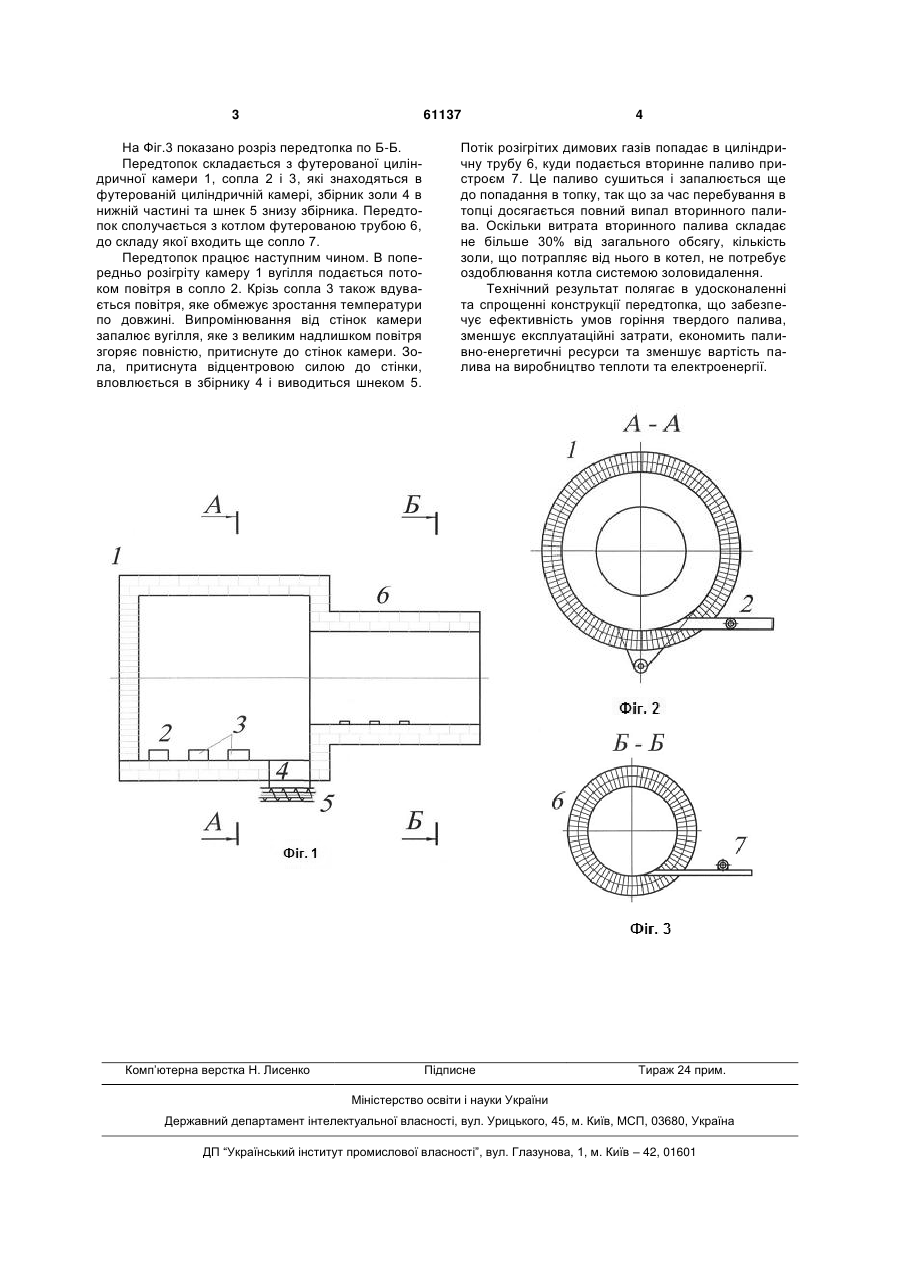

Передтопок для спалювання твердого палива, що представляє собою футеровану циліндричну камеру, сопла, шнеки, пристрої підведення палива і повітря, який відрізняється тим, що футерована циліндрична камера має по всій довжині сопла подачі повітря з великим надлишком, збірник золи, яка виводиться в твердому вигляді, а до футерованої труби, що з'єднує передтопок з топкою котла, подається вторинне тверде паливо, що запалюється в газовому каналі і догоряє безпосередньо в топці котла. (19) (21) u201015052 (22) 14.12.2010 (24) 11.07.2011 (46) 11.07.2011, Бюл.№ 13, 2011 р. (72) МАЙСТРЕНКО ОЛЕКСАНДР ЮРІЙОВИЧ, ЧЕРНЯВСЬКИЙ МИКОЛА ВОЛОДИМИРОВИЧ, ТОПАЛ ОЛЕКСАНДР ІВАНОВИЧ, КОСЯЧКОВ ОЛЕКСІЙ В'ЯЧЕСЛАВОВИЧ, ПРОВАЛОВ ОЛЕКСІЙ ЮРІЙОВИЧ, ЮРЧЕНКО МАКСИМ МІХАЙЛОВИЧ (73) ІНСТИТУТ ВУГІЛЬНИХ ЕНЕРГОТЕХНОЛОГІЙ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ 3 61137 На Фіг.3 показано розріз передтопка по Б-Б. Передтопок складається з футерованої циліндричної камери 1, сопла 2 і 3, які знаходяться в футерованій циліндричній камері, збірник золи 4 в нижній частині та шнек 5 знизу збірника. Передтопок сполучається з котлом футерованою трубою 6, до складу якої входить ще сопло 7. Передтопок працює наступним чином. В попередньо розігріту камеру 1 вугілля подається потоком повітря в сопло 2. Крізь сопла 3 також вдувається повітря, яке обмежує зростання температури по довжині. Випромінювання від стінок камери запалює вугілля, яке з великим надлишком повітря згоряє повністю, притиснуте до стінок камери. Зола, притиснута відцентровою силою до стінки, вловлюється в збірнику 4 і виводиться шнеком 5. Комп’ютерна верстка Н. Лиcенко 4 Потік розігрітих димових газів попадає в циліндричну трубу 6, куди подається вторинне паливо пристроєм 7. Це паливо сушиться і запалюється ще до попадання в топку, так що за час перебування в топці досягається повний випал вторинного палива. Оскільки витрата вторинного палива складає не більше 30% від загального обсягу, кількість золи, що потрапляє від нього в котел, не потребує оздоблювання котла системою золовидалення. Технічний результат полягає в удосконаленні та спрощенні конструкції передтопка, що забезпечує ефективність умов горіння твердого палива, зменшує експлуатаційні затрати, економить паливно-енергетичні ресурси та зменшує вартість палива на виробництво теплоти та електроенергії. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
