Котел для спалювання твердого палива
Номер патенту: 50141
Опубліковано: 25.05.2010
Автори: Друкований Олег Михайлович, Максименко Юрій Леонідович, Друкований Михайло Федорович
Формула / Реферат
Котел для спалювання твердого палива, що складається з камери згорання, в якій встановлена телескопічна труба подачі повітря, який відрізняється тим, що додатково містить другу камеру згорання, яка встановлена з можливістю вертикального руху всередині першої, має у своїх верхній і нижній частинах отвори та зв'язана з трубою подачі повітря.
Текст

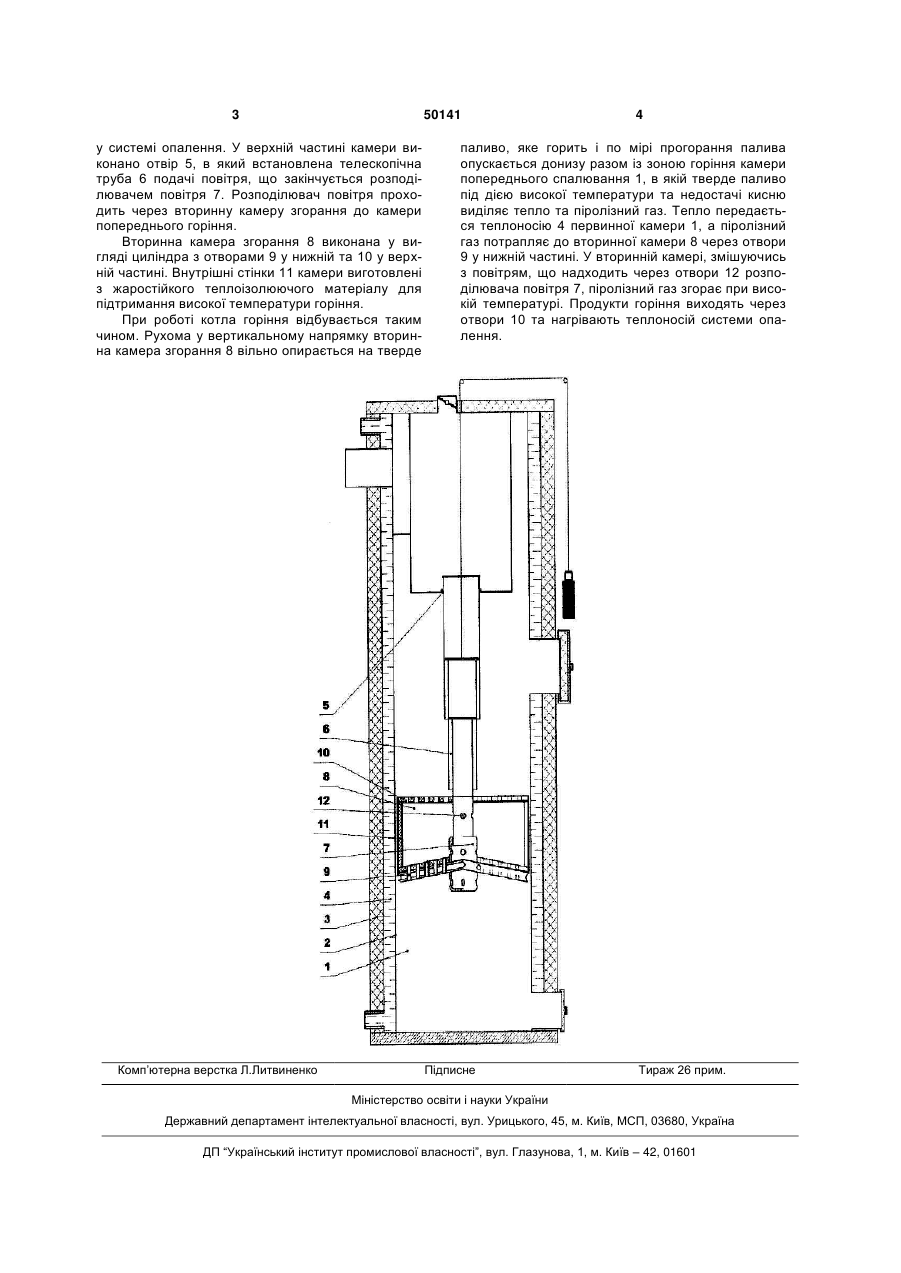

Котел для спалювання твердого палива, що складається з камери згорання, в якій встановлена телескопічна труба подачі повітря, який відрізняється тим, що додатково містить другу камеру згорання, яка встановлена з можливістю вертикального руху всередині першої, має у своїх верхній і нижній частинах отвори та зв'язана з трубою подачі повітря. (19) (21) u200912780 (22) 09.12.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) ДРУКОВАНИЙ МИХАЙЛО ФЕДОРОВИЧ, МАКСИМЕНКО ЮРІЙ ЛЕОНІДОВИЧ, ДРУКОВАНИЙ ОЛЕГ МИХАЙЛОВИЧ (73) ДРУКОВАНИЙ МИХАЙЛО ФЕДОРОВИЧ, МАКСИМЕНКО ЮРІЙ ЛЕОНІДОВИЧ, ДРУКОВАНИЙ ОЛЕГ МИХАЙЛОВИЧ 3 50141 у системі опалення. У верхній частині камери виконано отвір 5, в який встановлена телескопічна труба 6 подачі повітря, що закінчується розподілювачем повітря 7. Розподілювач повітря проходить через вторинну камеру згорання до камери попереднього горіння. Вторинна камера згорання 8 виконана у вигляді циліндра з отворами 9 у нижній та 10 у верхній частині. Внутрішні стінки 11 камери виготовлені з жаростійкого теплоізолюючого матеріалу для підтримання високої температури горіння. При роботі котла горіння відбувається таким чином. Рухома у вертикальному напрямку вторинна камера згорання 8 вільно опирається на тверде Комп’ютерна верстка Л.Литвиненко 4 паливо, яке горить і по мірі прогорання палива опускається донизу разом із зоною горіння камери попереднього спалювання 1, в якій тверде паливо під дією високої температури та недостачі кисню виділяє тепло та піролізний газ. Тепло передається теплоносію 4 первинної камери 1, а піролізний газ потрапляє до вторинної камери 8 через отвори 9 у нижній частині. У вторинній камері, змішуючись з повітрям, що надходить через отвори 12 розподілювача повітря 7, піролізний газ згорає при високій температурі. Продукти горіння виходять через отвори 10 та нагрівають теплоносій системи опалення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюChamber for burning solid fuel
Автори англійськоюDrukovanyi Mykhailo Fedorovych, Maksymenko Yurii Leonidovych, Drukovanyi Oleh Mykhailovych
Назва патенту російськоюКотел для сжигания твердого топлива
Автори російськоюДрукованый Михаил Федорович, Максименко Юрий Леонидович, Друкованый Олег Михайлович
МПК / Мітки
МПК: F23B 10/00
Мітки: твердого, котел, палива, спалювання
