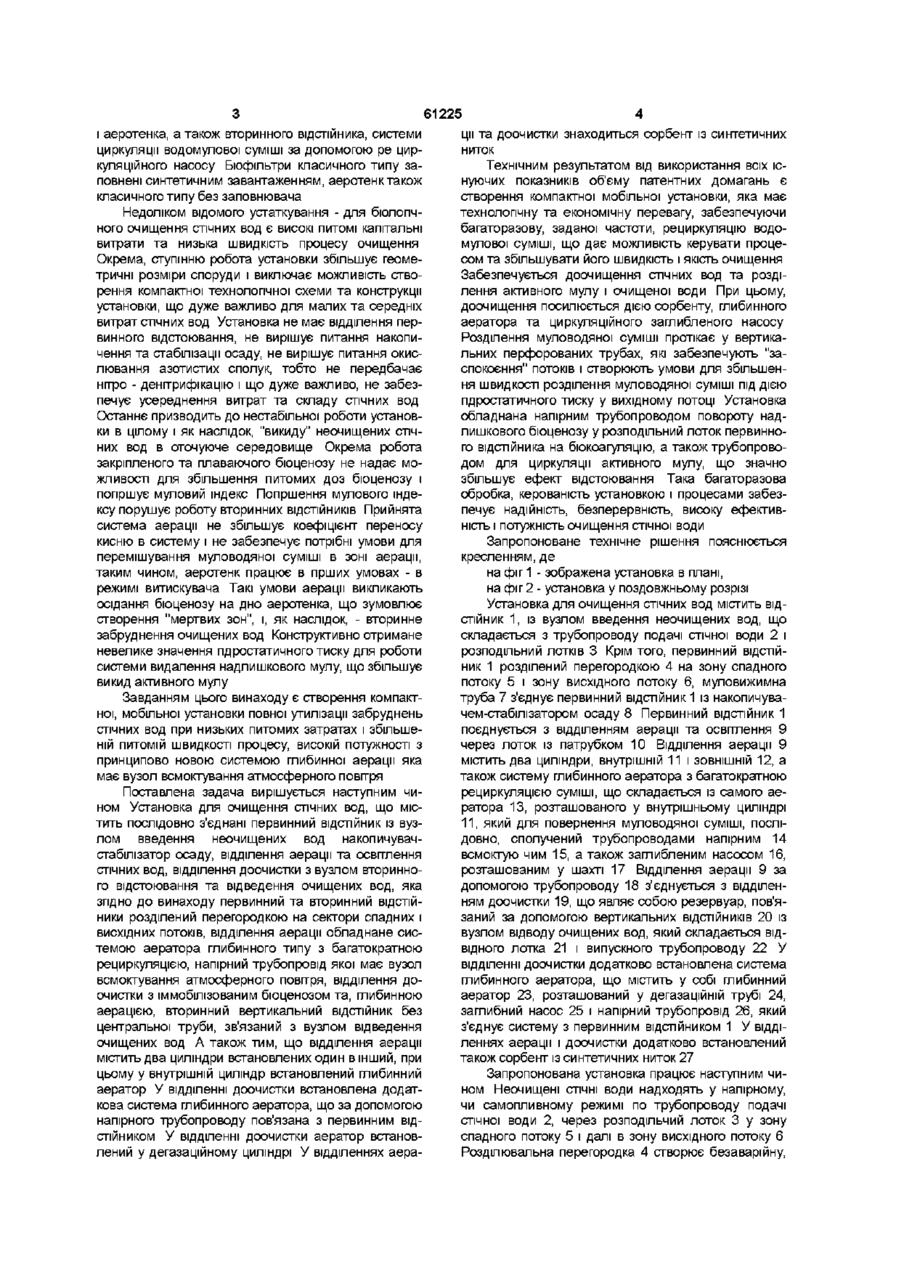

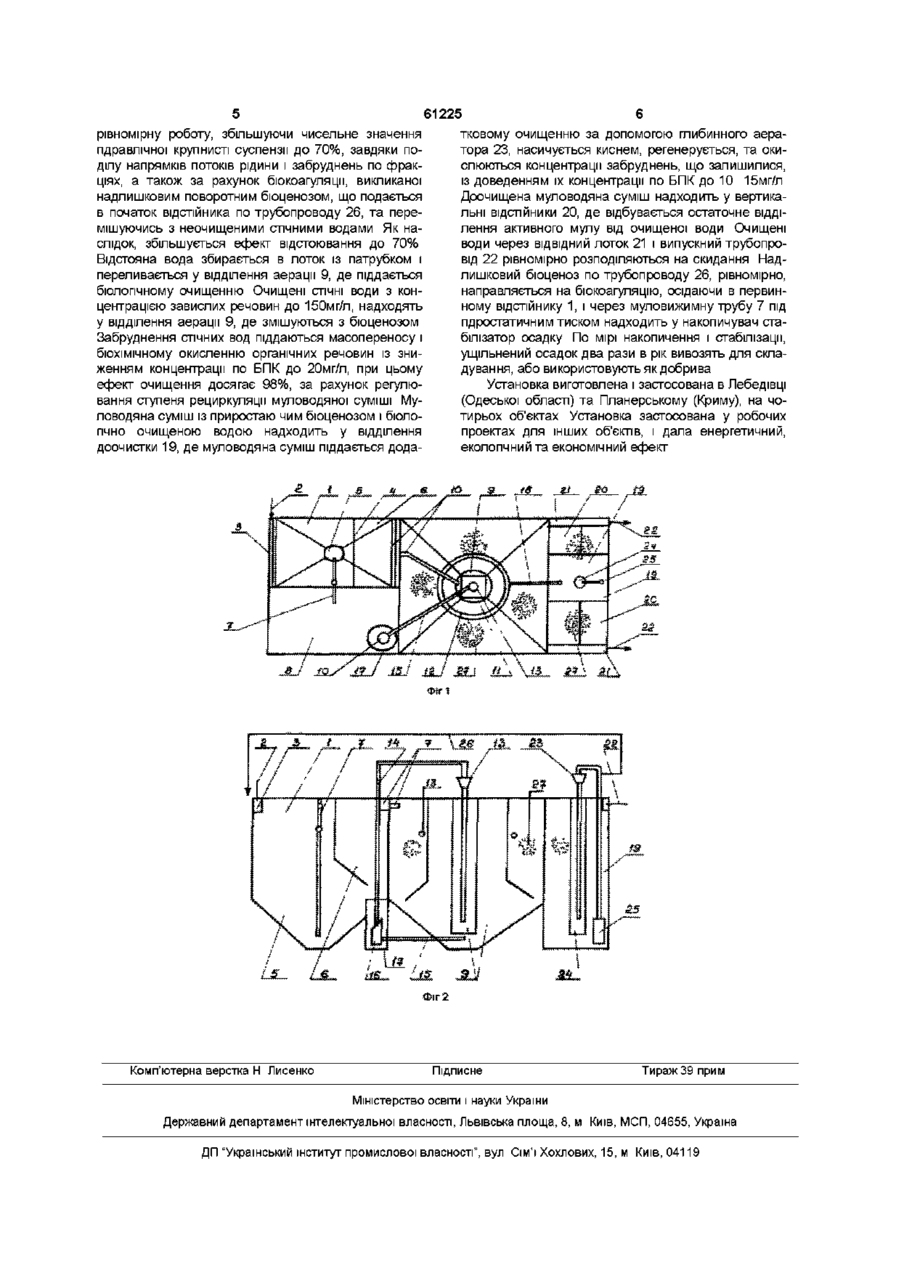

Установка для очищення стічних вод

1 Установка для очищення стічних вод, що містить послідовно з'єднані первинний ВІДСТІЙНИК ІЗ вузлом введення неочищених вод, накопичувачстабілізатор осаду, відділення аерації, відділення доочищення з вузлом відведення очищених вод, яка відрізняється тим, що первинний ВІДСТІЙНИК вертикальний прямокутний, без центральної труби, розділений перегородкою на частини спадного і висхідного потоків, відділення аерації обладнано системою аератора глибинного типу з багатократною рециркуляцією, напірний трубопровід якого має вузол всмоктування атмосферного повітря, відділення доочи щення, через вторинний вертикальний ВІДСТІЙНИК зв'язане з вузлом відведення очищених вод 2 Установка за п 1, яка відрізняється тим, що відділення аерації містить два циліндри вставлених один в одній, при цьому у внутрішній циліндр встановлений глибинний аератор із вузлом всмоктування атмосферного повггря 3 Установка за пп 1-2, яка відрізняється тим, що у відділенні доочищення встановлена додаткова система глибинного аератора, яка за допомогою напірного трубопроводу зв'язана з первинним ВІДСТІЙНИКОМ 4 Установка за пп 1-3, яка відрізняється тим, що у відділенні доочищення аератор встановлений у дегазаційному циліндрі 5 Установка за пп 1-4, яка відрізняється тим, що у відділеннях аерації і доочищення знаходиться сорбент із синтетичних ниток 6 Установка за пп1-5, яка відрізняється тим, що містить вторинний ВІДСТІЙНИК без центральної труби з НИЗХІДНО-ВИСХІДНИМ потоком рідини Винахід відноситься до очищення стічних вод і може бути використаний для видалення та утилізації забруднень малої і середньої КІЛЬКОСТІ СТІЧНИХ ВОД І осаду здравниць, населених пунктів, промислових об'єктів Запропонована система глибинної аерації може бути використана при реконструкції і будівництві споруд біологічного очищення на малої, середньої та великої потужності Відоме обладнання для очищення стічних вод, який має закритий корпус з днищем, вузол бюфільтрацм і аеруючий пристрій (див опис до авт свід СРСР №967964) При цьому вузол бюфільтрацм зроблений із відкритої з двох сторін труби, встановленої по ВІСІ корпусу, аеруючий пристрій виконаний з вертикального механічного аератора, закріпленого у верхній частині труби Недоліком конструкції є постійне осідання активного мулу і невпо ряд коване відведення очищеної води, при цьому пластівці мулу виносяться з водою, що призводить до зниження якості очищення стічних вод, зниження коефіцієнту корисної дії установки, до виключення можливості стабілізації осаду Відома установка для очищення стічних вод, яка має камери аерації, освітлення з завантаженням у зонах аерації і бродіння, вузли подачі вихідної рідини, повггря та відводу освітлених вод і осаду (див авт свід СРСР №859328, надруковане ЗО 08 81 р Бюлетень №32 МКІ С023/22) При тому корпус установки поділений коаксиально розміщеною перегородкою на камери аерації і освітлення, а в нижній частині розміщені вузли вводу рідини та повітря Недоліком цієї установки є невисока ефективність очищення із-за окремого очищення плаваючим активним мулом і плаваючою бюплівкою Передбачена тільки одноразова циркуляція суміші стічної води та активного мулу, що не дає можливості управляти установкою та процесом, не забезпечується стабільність процесу біологічної деструкції забруднень стічних вод, тому що немає можливості для усереднення витрат та концентрації Найбільш близьким аналогом - по технологічній суті і по досягаємо му результату при його використанні є технічне рішення по патенту Роси №2051129 МКІ С023/30 Устаткування для біологічного очищення стічної рідини (Бюлетень №36, надр 2712 95р), яке було обране авторами в якості прототипу заявленого винаходу Пристрій складається із двох блоків - біофільтра ю (О 61225 і аеротенка, а також вторинного відстійника, системи циркуляції водомулової суміші за допомогою ре циркуляційного насосу Біофільтри класичного типу заповнені синтетичним завантаженням, аеротенктакож класичного типу без заповнювача Недоліком відомого устаткування - для біологічного очищення стічних вод є високі питомі капітальні витрати та низька швидкість процесу очищення Окрема, ступінню робота установки збільшує геометричні розміри споруди і виключає можливість створення компактної технологічної схеми та конструкції установки, що дуже важливо для малих та середніх витрат стічних вод Установка не має відділення первинного відстоювання, не вирішує питання накопичення та стабілізації осаду, не вирішує питання окислювання азотистих сполук, тобто не передбачає нггро - денітрифікацію і що дуже важливо, не забезпечує усереднення витрат та складу стічних вод Останнє призводить до нестабільної роботи установки в цілому і як наслідок, "викиду" неочищених стічних вод в оточуюче середовище Окрема робота закріпленого та плаваючого біоценозу не надає можливості для збільшення питомих доз біоценозу і погіршує муловий індекс Погіршення мулового індексу порушує роботу вторинних ВІДСТІЙНИКІВ Прийнята система аерації не збільшує коефіцієнт переносу кисню в систему і не забезпечує потрібні умови для перемішування муловодяної суміші в зоні аерації, таким чином, аеротенк працює в гірших умовах - в режимі витискувача Такі умови аерації викликають осідання біоценозу на дно аеротенка, що зумовлює створення "мертвих зон", і, як наслідок, - вторинне забруднення очищених вод Конструктивно отримане невелике значення гідростатичного тиску для роботи системи видалення надлишкового мулу, що збільшує викид активного мулу Завданням цього винаходу є створення компактної, мобільної установки повної утилізації забруднень стічних вод при низьких питомих затратах і збільшеній питомій швидкості процесу, високій потужності з принципово новою системою глибинної аерації яка має вузол всмоктування атмосферного повггря Поставлена задача вирішується наступним чином Установка для очищення стічних вод, що містить послідовно з'єднані первинний ВІДСТІЙНИК ІЗ вузлом введення неочищених вод накопичувачстабілізатор осаду, відділення аерації та освітлення стічних вод, відділення доочистки з вузлом вторинного відстоювання та відведення очищених вод, яка згідно до винаходу первинний та вторинний ВІДСТІЙНИКИ розділений перегородкою на сектори спадних і висхідних потоків, відділення аерації обладнане системою аератора глибинного типу з багатократною рециркуляцією, напірний трубопровід якої має вузол всмоктування атмосферного повітря, відділення доочистки з іммобілізованим біоценозом та, глибинною аерацією, вторинний вертикальний ВІДСТІЙНИК без центральної труби, зв'язаний з вузлом відведення очищених вод А також тим, що відділення аерації містить два циліндри встановлених один в інший, при цьому у внутрішній циліндр встановлений глибинний аератор У відділенні доочистки встановлена додаткова система глибинного аератора, що за допомогою напірного трубопроводу пов'язана з первинним ВІДСТІЙНИКОМ У відділенні доочистки аератор встановлений у дегазаційному циліндрі У відділеннях аера ції та доочистки знаходиться сорбент із синтетичних ниток Технічним результатом від використання всіх існуючих показників об'єму патентних домагань є створення компактної мобільної установки, яка має технологічну та економічну перевагу, забезпечуючи багаторазову, заданої частоти, рециркуляцію водомулової суміші, що дає можливість керувати процесом та збільшувати його швидкість і якість очищення Забезпечується доочищення стічних вод та розділення активного мулу і очищеної води При цьому, доочищення посилюється дією сорбенту, глибинного аератора та циркуляційного заглибленого насосу Розділення муловодяної суміші протікає у вертикальних перфорованих трубах, які забезпечують "заспокоєння" потоків і створюють умови для збільшення швидкості розділення муловодяної суміші під дією гідростатичного тиску у вихідному потоці Установка обладнана напірним трубопроводом повороту надлишкового біоценозу у розподільний лоток первинного відстійника на бюкоагуляцію, а також трубопроводом для циркуляції активного мулу, що значно збільшує ефект відстоювання Така багаторазова обробка, керованість установкою і процесами забезпечує надійність, безперервність, високу ефективність і потужність очищення стічної води Запропоноване технічне рішення пояснюється кресленням, де на фіг 1 - зображена установка в плані, на фіг 2 - установка у поздовжньому розрізі Установка для очищення стічних вод містить ВІДСТІЙНИК 1, із вузлом введення неочищених вод, що складається з трубопроводу подачі стічної води 2 і розподільний лотків 3 Крім того, первинний ВІДСТІЙНИК 1 розділений перегородкою 4 на зону спадного потоку 5 і зону висхідного потоку 6, муловижимна труба 7 з'єднує первинний ВІДСТІЙНИК 1 із накопичувачем-стабілізатором осаду 8 Первинний ВІДСТІЙНИК 1 поєднується з відділенням аерації та освітлення 9 через лоток із патрубком 10 Відділення аерації 9 містить два циліндри, внутрішній 11 і ЗОВНІШНІЙ 12, а також систему глибинного аератора з багатократною рециркуляцією суміші, що складається із самого аератора 13, розташованого у внутрішньому циліндрі 11, який для повернення муловодяної суміші, послідовно, сполучений трубопроводами напірним 14 всмоктую чим 15, а також заглибленим насосом 16, розташованим у шахті 17 Відділення аерації 9 за допомогою трубопроводу 18 з'єднується з відділенням доочистки 19, що являє собою резервуар, пов'язаний за допомогою вертикальних ВІДСТІЙНИКІВ 20 із вузлом відводу очищених вод, який складається ВІДВІДНОГО лотка 21 і випускного трубопроводу 22 У відділенні доочистки додатково встановлена система глибинного аератора, що містить у собі глибинний аератор 23, розташований у дегазаційній трубі 24, заглибний насос 25 і напірний трубопровід 26, який з'єднує систему з первинним ВІДСТІЙНИКОМ 1 У відділеннях аерації і доочистки додатково встановлений також сорбент із синтетичних ниток 27 Запропонована установка працює наступним чином Неочищені СТІЧНІ води надходять у напірному, чи самопливному режимі по трубопроводу подачі стічної води 2, через розподільчий лоток 3 у зону спадного потоку 5 і далі в зону висхідного потоку 6 Розділювальна перегородка 4 створює безаварійну, рівномірну роботу, збільшуючи чисельне значення гідравлічної крупнисті суспензії до 70%, завдяки поділу напрямків потоків рідини і забруднень по фракціях, а також за рахунок бюкоагуляцм, викликаної надлишковим поворотним біоценозом, що подається в початок відстійника по трубопроводу 26, та перемішуючись з неочищеними стічними водами Як наслідок, збільшується ефект відстоювання до 70% Відстояна вода збирається в лоток із патрубком і переливається у відділення аерації 9, де піддається біологічному очищенню Очищені СТІЧНІ води з концентрацією завислих речовин до 150мг/л, надходять у відділення аерації 9, де змішуються з біоценозом Забруднення стічних вод піддаються масопереносу і біохімічному окисленню органічних речовин із зниженням концентрації по ВПК до 20мг/л, при цьому ефект очищення досягає 98%, за рахунок регулювання ступеня рециркуляції муловодяної суміші Муловодяна суміш із приростаю чим біоценозом і біологічно очищеною водою надходить у відділення доочистки 19, де муловодяна суміш піддасться дода 61225 тковому очищенню за допомогою глибинного аератора 23, насичується киснем, регенерується, та окислюються концентрації забруднень, що залишилися, із доведенням їх концентрації по БПК до 10 15мг/л Доочищена муловодяна суміш надходить у вертикальні ВІДСТІЙНИКИ 20, де відбувається остаточне відділення активного мулу від очищеної води Очищені води через ВІДВІДНИЙ лоток 21 і випускний трубопровід 22 рівномірно розподіляються на скидання Надлишковий біоценоз по трубопроводу 26, рівномірно, направляється на бюкоагуляцію, осідаючи в первинному відстійнику 1, і через муловижимну трубу 7 під гідростатичним тиском надходить у накопичувач стабілізатор осадку По мірі накопичення і стабілізації, ущільнений осадок два рази в рік вивозять для складування, або використовують як добрива Установка виготовлена і застосована в Лебедівці (Одеської області) та Планерському (Криму), на чотирьох об'єктах Установка застосована у робочих проектах для інших об'єктів, і дала енергетичний, екологічний та економічний ефект ФІП Комп'ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
