Електродотримач дугової електропечі

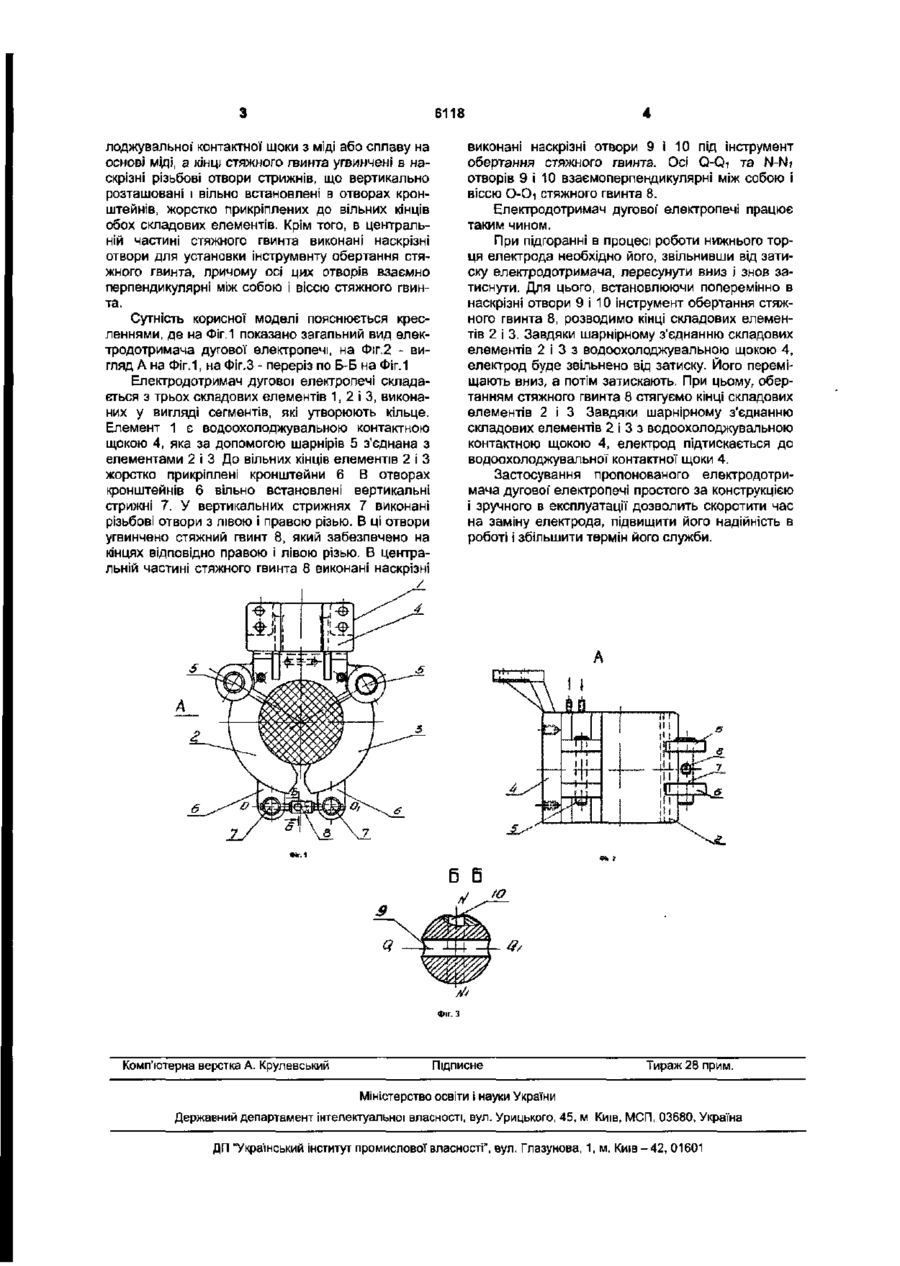

1. Електродотримач дугової електропечі, що складається з трьох складених елементів, виконаних у вигляді сегментів, з'єднаних між собою в кільце, при цьому один зі складених елементів закріплений нерухомо й обома кінцями шарнірно зв'язаний із двома іншими складеними елементами, вільні кінці яких рознімно з'єднані між собою за допомогою стяжного гвинта, обладнаного на кінцях правим t лівим різьбленням, який відрізняється тим, що нерухомо закріплений складений елемент являє собою водоохолоджувану контактну щоку, виконану з міді або із сплаву на основі міді, а КІНЦІ стяжного гвинта, угвинчені в наскрізні різьбові отвори стрижнів, що вертикально розташовані і вільно розміщені в отворах кронштейнів, жорстко прикріплених до вільних кінців обох складених елементів. 2. Електродотримач дугової електропечі за п. 1, який відрізняється тим, що в центральній частині стяжного гвинта виконані наскрізні отвори для установки інструмента обертання стяжного гвинта, причому осі цих отворів взаємно перпендикулярні між собою і віссю стяжного гвинта. Корисна модель належить до конструкції електродотримачів дугових сталеплавильних електропечей невеликої місткості Відомий пристрій для утримання електрода, який складається з напіекліщів затискного механізму, що охоплюють електрод, які з'єднані між собою рухливо за допомогою шарніра і об'єднаних з силовим пристроєм, що утворює зусилля затиску, балона з еластичного діелектричного матеріалу, наприклад, гуми та сегментних пластин. [Авт. ев №330576 за Мкл Н05В7/10, СРСР] Недоліком цього пристрою є складність конструкції І ненадійність в експлуатації. Це пов'язано з тим, що в процесі експлуатації на затискній механізм діє висока температура рідкої ванни, яка впливає на надійність пристрою і його працездатність. За прототип прийнято затискне кільце електрода дугової печі, що складається з нерухомого сегмента, закріпленого за допомогою болтів до рами та рухомих сегментів, які з'єднані з нерухомим сегментом шарнірами. Рухомі сегменти скріплені з упорними пластинами, які обладнані стяжним привідним гвинтом з двома гайками, одна з яких з'єднана з електроприводом. [Авт. св. №358798 за Мкл Н05В7/10, СРСР]. Недолік відомої конструкції затискного кільця складається в складності механізму затиску, який містить стяжний привідний гвинт з двома гайками, одна з яких з'єднана з електроприводом Крім того, цей механізм затиску знаходиться в зоні високих температур (теплове випромінювання рідкої ванни), що негативно впливає на його працездатність і довговічність. В основу корисної моделі поставлено задачу створити електродотримач дугової електропечі не складним у виготовленні і надійним в роботі Крім того, електродотримач повинен проводити швидку заміну спрацьованого електрода на новий і надійно притискувати електрод до водоохолоджувальної контактної щоки. Поставлена задача досягається тим, що в електродотримачеві дуговій електропечі, що складається з трьох складових елементів, виконаних у вигляді сегментів і з'єднаних між собою в кільце, де один з складових елементів закріплений нерухомо та обома кінцями шарнірно пов'язаний з двома іншими складовими елементами, вільні кінці яких роз'ємно з'єднані між собою за допомогою стяжного гвинта, який обладнано на кінцях правою і лівою різьбою, згідно корисної" моделі, нерухомо закріплений елемент виконано у вигляді водоохо 00
