Спосіб та пристрій для підвішування та встановлення при будівництві підземних шахт та тунелів водяних резервуарів, які служать для запобігання вибуху

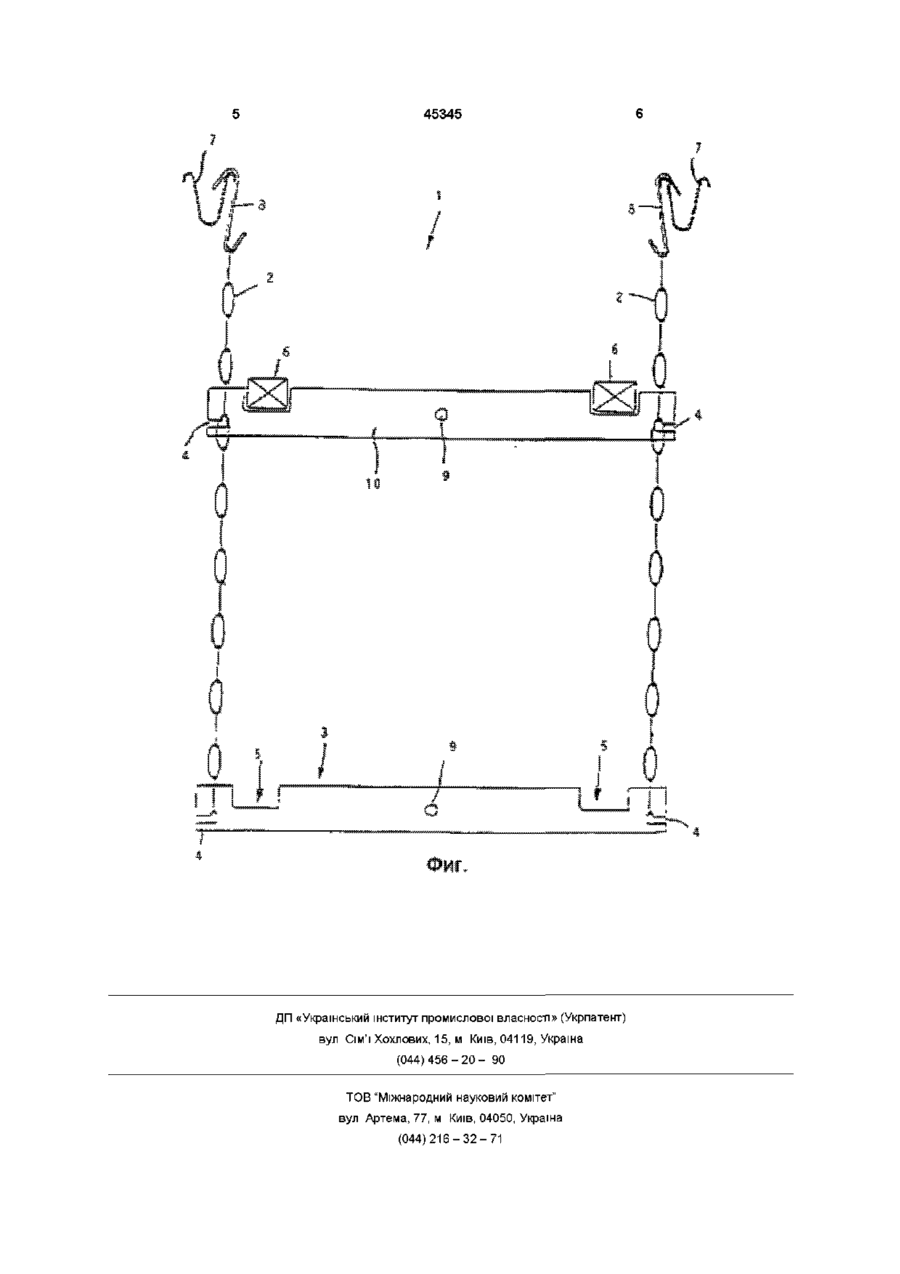

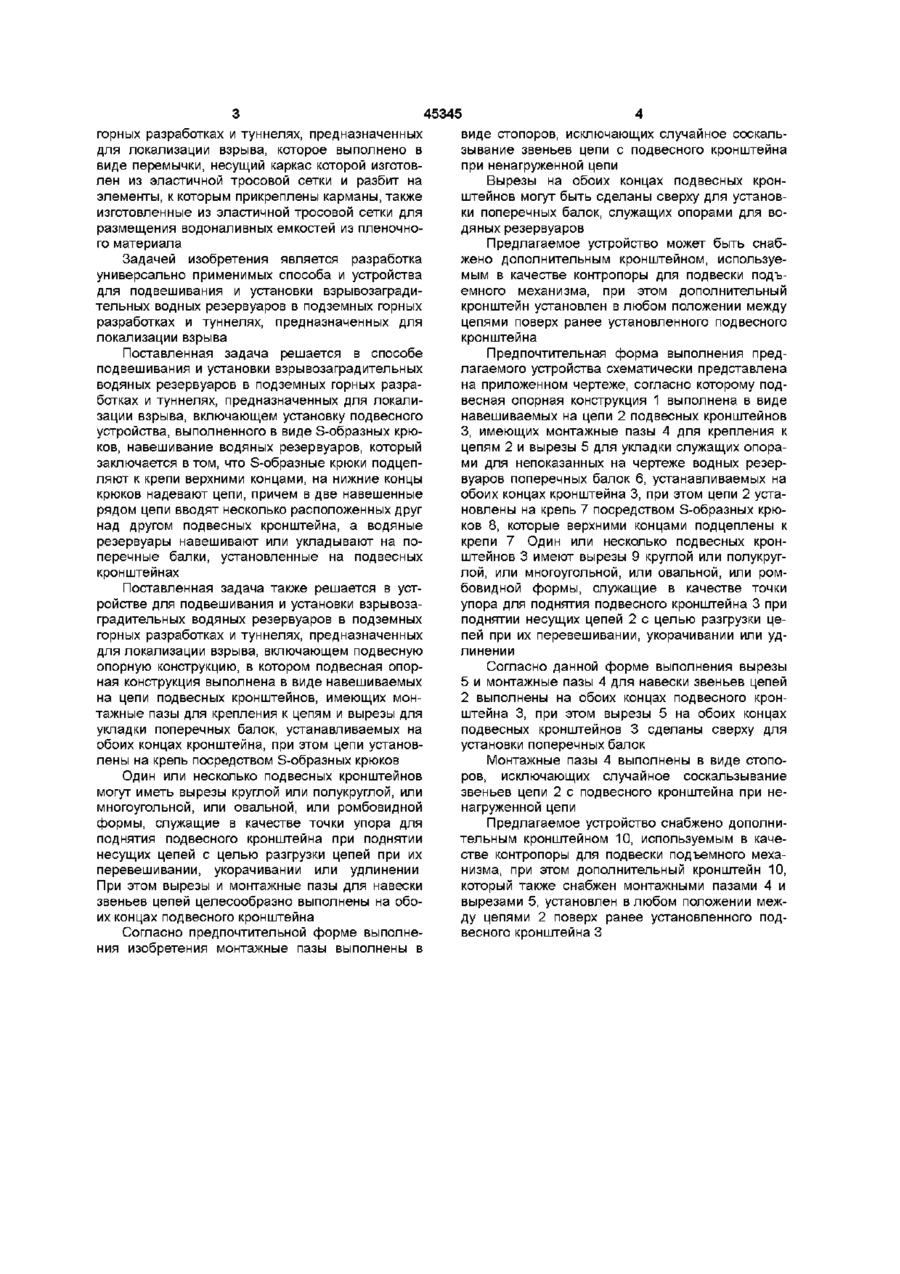

1 Способ подвешивания и установки взрывозаградительных водяных резервуаров в подземных горных разработках и туннелях, предназначенных для локализации взрыва, включающий установку подвесного устройства, выполненного в виде S-образных крюков, навешивание водяных резервуаров, отличающийся тем, что S-образные крюки подцепляют к крепи верхними концами, на нижние концы крюков надевают цепи, причем в две навешенные рядом цепи вводят несколько расположенных друг над другом подвесных кронштейнов, а водяные резервуары навешивают или укладывают на поперечные балки, установленные на подвесных кронштейнах О ю ^ ГО Ю 45345 горных разработках и туннелях, предназначенных для локализации взрыва, которое выполнено в виде перемычки, несущий каркас которой изготовлен из эластичной тросовой сетки и разбит на элементы, к которым прикреплены карманы, также изготовленные из эластичной тросовой сетки для размещения водоналивных емкостей из пленочного материала Задачей изобретения является разработка универсально применимых способа и устройства для подвешивания и установки взрывозаградительных водных резервуаров в подземных горных разработках и туннелях, предназначенных для локализации взрыва Поставленная задача решается в способе подвешивания и установки взрывозаградительных водяных резервуаров в подземных горных разработках и туннелях, предназначенных для локализации взрыва, включающем установку подвесного устройства, выполненного в виде S-образных крюков, навешивание водяных резервуаров, который заключается втом, что S-образные крюки подцепляют к крепи верхними концами, на нижние концы крюков надевают цепи, причем в две навешенные рядом цепи вводят несколько расположенных друг над другом подвесных кронштейна, а водяные резервуары навешивают или укладывают на поперечные балки, установленные на подвесных кронштейнах Поставленная задача также решается в устройстве для подвешивания и установки взрывозаградительных водяных резервуаров в подземных горных разработках и туннелях, предназначенных для локализации взрыва, включающем подвесную опорную конструкцию, в котором подвесная опорная конструкция выполнена в виде навешиваемых на цепи подвесных кронштейнов, имеющих монтажные пазы для крепления к цепям и вырезы для укладки поперечных балок, устанавливаемых на обоих концах кронштейна, при этом цепи установлены на крепь посредством S-образных крюков Один или несколько подвесных кронштейнов могут иметь вырезы круглой или полукруглой, или многоугольной, или овальной, или ромбовидной формы, служащие в качестве точки упора для поднятия подвесного кронштейна при поднятии несущих цепей с целью разгрузки цепей при их перевешивании, укорачивании или удлинении При этом вырезы и монтажные пазы для навески звеньев цепей целесообразно выполнены на обоих концах подвесного кронштейна Согласно предпочтительной форме выполнения изобретения монтажные пазы выполнены в виде стопоров, исключающих случайное соскальзывание звеньев цепи с подвесного кронштейна при ненагруженной цепи Вырезы на обоих концах подвесных кронштейнов могут быть сделаны сверху для установки поперечных балок, служащих опорами для водяных резервуаров Предлагаемое устройство может быть снабжено дополнительным кронштейном, используемым в качестве контропоры для подвески подъемного механизма, при этом дополнительный кронштейн установлен в любом положении между цепями поверх ранее установленного подвесного кронштейна Предпочтительная форма выполнения предлагаемого устройства схематически представлена на приложенном чертеже, согласно которому подвесная опорная конструкция 1 выполнена в виде навешиваемых на цепи 2 подвесных кронштейнов 3, имеющих монтажные пазы 4 для крепления к цепям 2 и вырезы 5 для укладки служащих опорами для непоказанных на чертеже водных резервуаров поперечных балок 6, устанавливаемых на обоих концах кронштейна 3, при этом цепи 2 установлены на крепь 7 посредством S-образных крюков 8, которые верхними концами подцеплены к крепи 7 Один или несколько подвесных кронштейнов 3 имеют вырезы 9 круглой или полукруглой, или многоугольной, или овальной, или ромбовидной формы, служащие в качестве точки упора для поднятия подвесного кронштейна 3 при поднятии несущих цепей 2 с целью разгрузки цепей при их перевешивании, укорачивании или удлинении Согласно данной форме выполнения вырезы 5 и монтажные пазы 4 для навески звеньев цепей 2 выполнены на обоих концах подвесного кронштейна 3, при этом вырезы 5 на обоих концах подвесных кронштейнов 3 сделаны сверху для установки поперечных балок Монтажные пазы 4 выполнены в виде стопоров, исключающих случайное соскальзывание звеньев цепи 2 с подвесного кронштейна при ненагруженной цепи Предлагаемое устройство снабжено дополнительным кронштейном 10, используемым в качестве контропоры для подвески подъемного механизма, при этом дополнительный кронштейн 10, который также снабжен монтажными пазами 4 и вырезами 5, установлен в любом положении между цепями 2 поверх ранее установленного подвесного кронштейна 3 45345 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
