Пристрій для визначення розклинювальної дії мастильних матеріалів

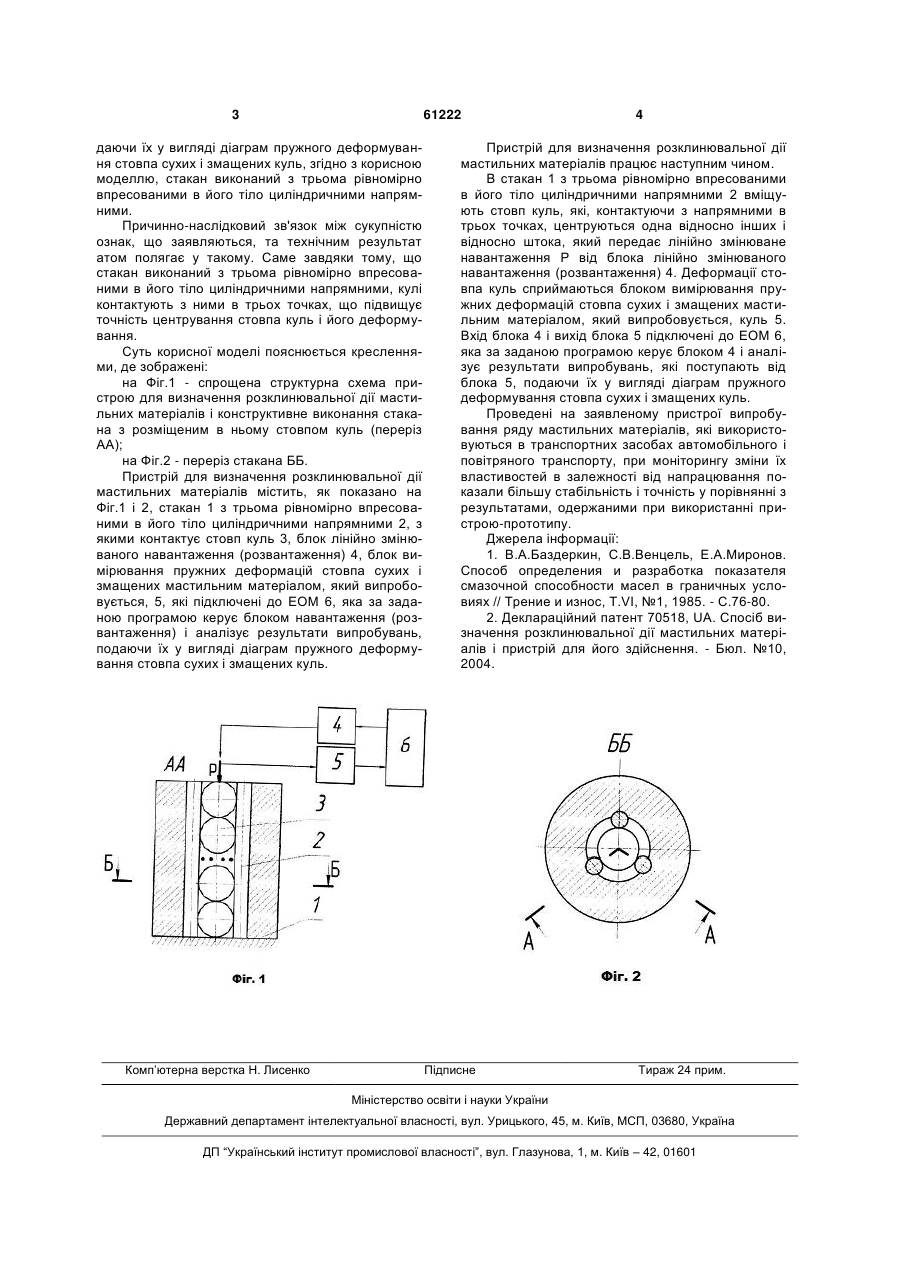

Пристрій для визначення розклинювальної дії мастильних матеріалів, що містить стакан з роз 3 61222 даючи їх у вигляді діаграм пружного деформування стовпа сухих і змащених куль, згідно з корисною моделлю, стакан виконаний з трьома рівномірно впресованими в його тіло циліндричними напрямними. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результат атом полягає у такому. Саме завдяки тому, що стакан виконаний з трьома рівномірно впресованими в його тіло циліндричними напрямними, кулі контактують з ними в трьох точках, що підвищує точність центрування стовпа куль і його деформування. Суть корисної моделі пояснюється кресленнями, де зображені: на Фіг.1 - спрощена структурна схема пристрою для визначення розклинювальної дії мастильних матеріалів і конструктивне виконання стакана з розміщеним в ньому стовпом куль (переріз АА); на Фіг.2 - переріз стакана ББ. Пристрій для визначення розклинювальної дії мастильних матеріалів містить, як показано на Фіг.1 і 2, стакан 1 з трьома рівномірно впресованими в його тіло циліндричними напрямними 2, з якими контактує стовп куль 3, блок лінійно змінюваного навантаження (розвантаження) 4, блок вимірювання пружних деформацій стовпа сухих і змащених мастильним матеріалом, який випробовується, 5, які підключені до ЕОМ 6, яка за заданою програмою керує блоком навантаження (розвантаження) і аналізує результати випробувань, подаючи їх у вигляді діаграм пружного деформування стовпа сухих і змащених куль. Комп’ютерна верстка Н. Лиcенко 4 Пристрій для визначення розклинювальної дії мастильних матеріалів працює наступним чином. В стакан 1 з трьома рівномірно впресованими в його тіло циліндричними напрямними 2 вміщують стовп куль, які, контактуючи з напрямними в трьох точках, центруються одна відносно інших і відносно штока, який передає лінійно змінюване навантаження Р від блока лінійно змінюваного навантаження (розвантаження) 4. Деформації стовпа куль сприймаються блоком вимірювання пружних деформацій стовпа сухих і змащених мастильним матеріалом, який випробовується, куль 5. Вхід блока 4 і вихід блока 5 підключені до ЕОМ 6, яка за заданою програмою керує блоком 4 і аналізує результати випробувань, які поступають від блока 5, подаючи їх у вигляді діаграм пружного деформування стовпа сухих і змащених куль. Проведені на заявленому пристрої випробування ряду мастильних матеріалів, які використовуються в транспортних засобах автомобільного і повітряного транспорту, при моніторингу зміни їх властивостей в залежності від напрацювання показали більшу стабільність і точність у порівнянні з результатами, одержаними при використанні пристрою-прототипу. Джерела інформації: 1. В.А.Баздеркин, С.В.Венцель, Е.А.Миронов. Способ определения и разработка показателя смазочной способности масел в граничных условиях // Трение и износ, Т.VI, №1, 1985. - С.76-80. 2. Деклараційний патент 70518, UA. Спосіб визначення розклинювальної дії мастильних матеріалів і пристрій для його здійснення. - Бюл. №10, 2004. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
