Втулка

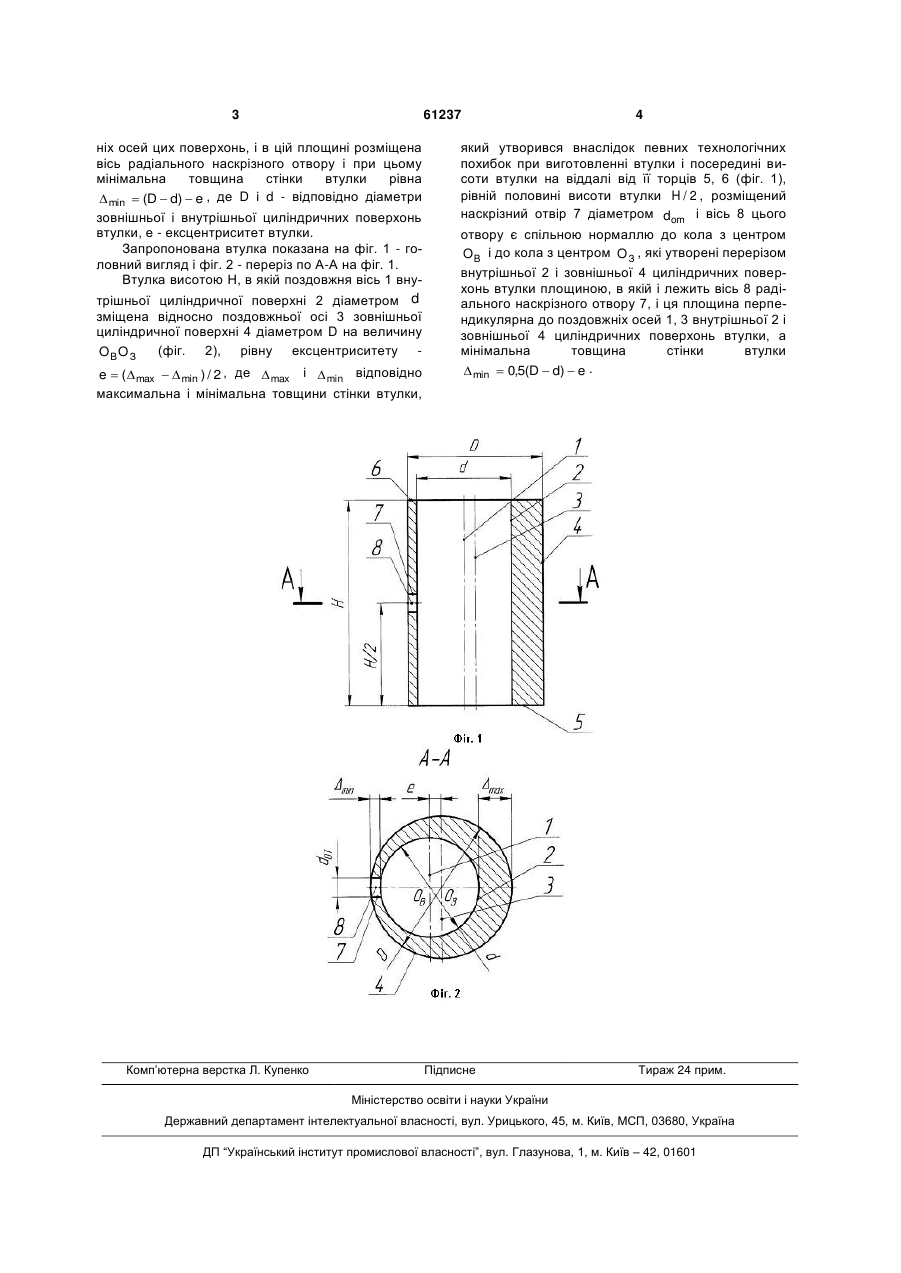

Втулка, в якій на боковій циліндричній поверхні посередині її висоти виконаний радіальний наскрізний отвір і поздовжня вісь внутрішньої циліндричної поверхні зміщена відносно поздовжньої осі зовнішньої циліндричної поверхні на величину ексцентриситету е, яка відрізняється тим, що радіальний наскрізний отвір на боковій циліндричній поверхні втулки по куту повороту розміщений так, що його вісь є спільною нормаллю до кіл, які утворені перерізом зовнішньої і внутрішньої циліндричних поверхонь втулки площиною, перпендикулярною до поздовжніх осей цих поверхонь, і в цій площині розміщена вісь радіального наскрізного отвору, і при цьому мінімальна товщина стінки втулки рівна  min  0,5(D  d)  e , де Втулка, яка може бути використана як деталь шарніра у привідних роликових ланцюгах підвищеної міцності і точності нафтогазодобувного обладнання, в штампувальному технологічному оснащенні як направляюча пуансона для вирубки двох і більше отворів (наприклад, пластин привідних роликових і втулкових ланцюгів), як підшипник у багатошпиндельних свердлильних, різенарізних, розточувальних головках. Відома втулка (див., наприклад, Г.К. Закопайко, В.Н. Коваленко. Исследование точности обработки втулок в зависимости от ряда цанговых оправок // Технология и автоматизация машиностроения (Межвед. республ. научно-техн. сборник) К.: Техника. - С. 41-50), в якій поздовжня вісь внутрішньої циліндричної поверхні зміщена відносно поздовжньої осі зовнішньої циліндричної поверхні на величину ексцентриситету - e. Недоліком відомої втулки є те, що на боковій циліндричній поверхні, на половині її висоти в положенні, в якому товщина стінки втулки найбільша -  max , відсутній радіальний наскрізний отвір, який міг би бути використаний як для змащування, так і як ключ для кутової орієнтації втулок. Найближчим відомим технічним рішенням є втулка, в якій на боковій циліндричній поверхні, на половині її висоти виконаний радіальний наскрізний отвір і поздовжня вісь внутрішньої циліндричної поверхні зміщена відносно поздовжньої осі зовнішньої циліндричної поверхні на величину ексцентриситету - е (Жуков К.П. К вопросу об усовершенствовании технологии изготовления роликових цепей с целью повышения их работоспособности // Механические передачи (цепные и с зубчастым ремнем) / Под. ред. Г.Б. Столбина. - М.: НИАМАШ, 1971. - С. 66-81.) Недоліком найближчого технічного рішення є те, що радіальний наскрізний отвір, який виконаний на половині висоти втулки на проміжку від 0 до 2, розміщений в довільному кутовому положенні, що не дає можливості забезпечити постійне кутове положення ексцентриситету втулки в спряженні її з іншими деталями і тим самим підвищити точність функціональних розмірів складальних одиниць, в які входить втулка. В основу корисної моделі поставлена задача підвищення точності функціональних розмірів складальних одиниць, в які входить втулка, шляхом виконання втулки, я якій на її боковій циліндричній поверхні, посередині її висоти виконаний радіальний наскрізний отвір і поздовжня вісь внутрішньої циліндричної поверхні зміщена відносно поздовжньої осі зовнішньої циліндричної поверхні на величину ексцентриситету е, причому радіальний наскрізний отвір на боковій поверхні втулки по куту повороту розміщений так, що його вісь є спільною нормаллю до кіл, які утворені перерізом внутрішньої і зовнішньої циліндричних поверхонь втулки площиною, перпендикулярною до поздовж (19) UA (11) 61237 (13) U D і d - відповідно діаметри зовнішньої і внутрішньої циліндричних поверхонь втулки; е - ексцентриситет втулки. 3 61237 ніх осей цих поверхонь, і в цій площині розміщена вісь радіального наскрізного отвору і при цьому мінімальна товщина стінки втулки рівна  min  (D  d)  e , де D і d - відповідно діаметри зовнішньої і внутрішньої циліндричних поверхонь втулки, е - ексцентриситет втулки. Запропонована втулка показана на фіг. 1 - головний вигляд і фіг. 2 - переріз по А-А на фіг. 1. Втулка висотою Н, в якій поздовжня вісь 1 внутрішньої циліндричної поверхні 2 діаметром d зміщена відносно поздовжньої осі 3 зовнішньої циліндричної поверхні 4 діаметром D на величину (фіг. 2), рівну ексцентриситету OB O З e  ( max   min ) / 2 , де  max і  min відповідно максимальна і мінімальна товщини стінки втулки, Комп’ютерна верстка Л. Купенко 4 який утворився внаслідок певних технологічних похибок при виготовленні втулки і посередині висоти втулки на віддалі від її торців 5, 6 (фіг. 1), рівній половині висоти втулки H / 2 , розміщений наскрізний отвір 7 діаметром dom і вісь 8 цього отвору є спільною нормаллю до кола з центром OB і до кола з центром O З , які утворені перерізом внутрішньої 2 і зовнішньої 4 циліндричних поверхонь втулки площиною, в якій і лежить вісь 8 радіального наскрізного отвору 7, і ця площина перпендикулярна до поздовжніх осей 1, 3 внутрішньої 2 і зовнішньої 4 циліндричних поверхонь втулки, а мінімальна товщина стінки втулки .  min  0,5(D  d)  e Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
