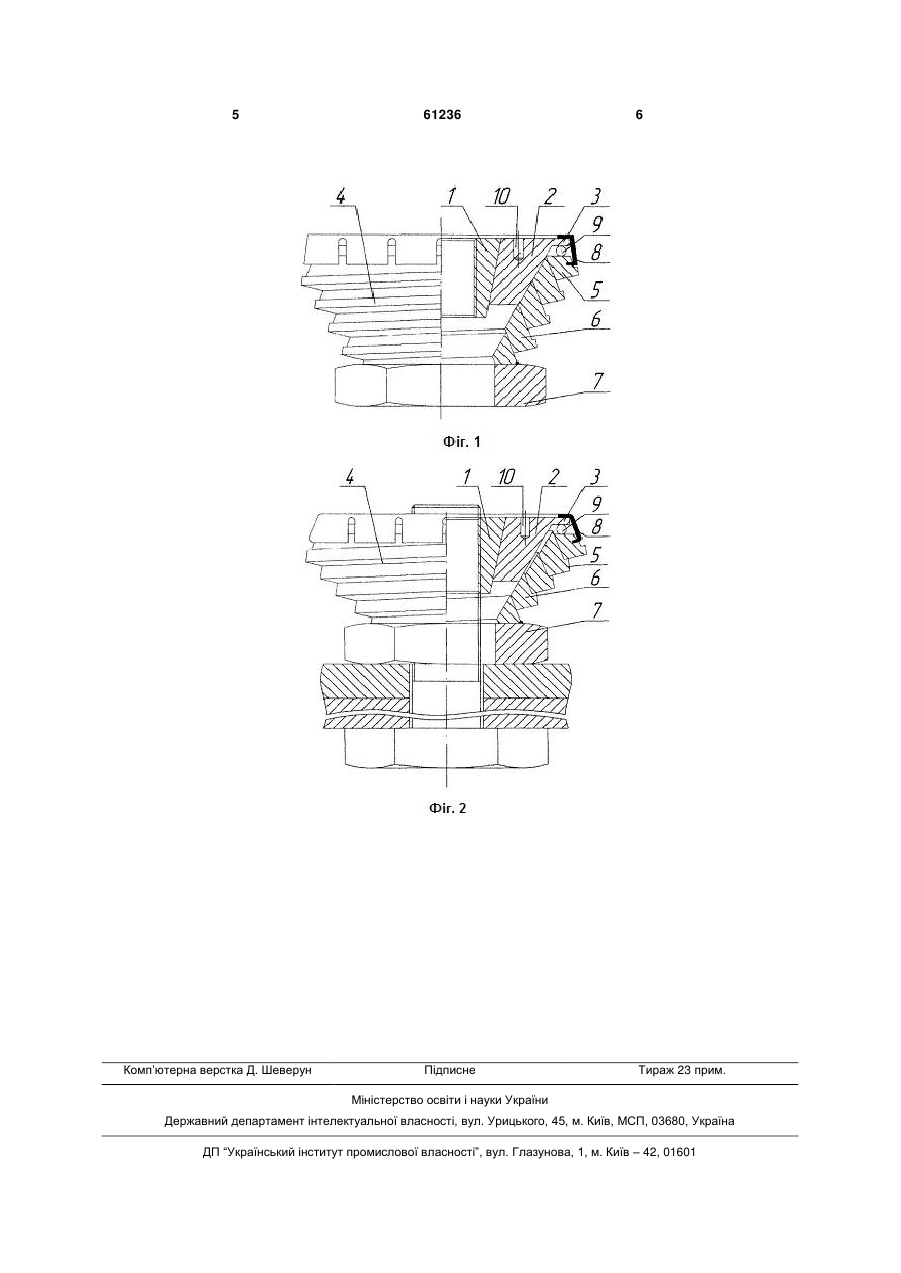

Гайка з обмеженим моментом затягування

Гайка з обмеженим моментом затягування, що складається з різьбового корпусу, проміжної та охоплюючої втулок, конічна внутрішня поверхня проміжної втулки і конічна зовнішня поверхня різьбового корпусу виконані однаковими з конусністю, що забезпечує їх самостопоріння при обертанні одне відносно одного, а конічна зовнішня поверхня 3 рішньою поверхнею охоплюючої втулки з конусністю, що виключає самостопоріння цих поверхонь при обертанні одне відносно одного, на верхньому торці гайки в місці контакту проміжної і охоплюючої втулок виконаний отвір, у який при відгвинчуванні гайки встановлюється штифт. Основним недоліком такої гайки з обмеженим моментом затягування є невелика міцність і довговічність в умовах динамічного навантаження за рахунок високої жорсткості найбільш навантажених витків різьби різьбового корпусу із-за переміщення його у крайнє нижнє положення так, що нижній торець входить в контакт з опорною поверхнею з'єднуваної деталі. Задача корисної моделі - розширення технологічних можливостей гайки моментної самостопорної та збільшення ресурсу її використання шляхом забезпечення автоматичної зупинки процесу затягування при досягненні розрахункового моменту загвинчування, а також підвищення міцності та довговічності за рахунок більш рівномірного розподілу осьового навантаження на витках різьби. Технічний результат досягається тим, що охоплююча втулка виконана у вигляді конічної пружини стиснення, менша основа якої направлена в бік опорної поверхні і жорстко з'єднана з шестигранним корпусом, поперечний переріз витка пружини виконаний у вигляді трапеції з виступами на нижній основі, а проміжна втулка виконана з бортом на верхній торцевій частині, що контактує з більшою основою охоплюючої втулки через кульки, поруч на верхній торцевій частині проміжної втулки виконані отвори під спеціальний ключ. Запропонована корисна модель гайки з обмеженим моментом затягування розширює технологічні можливості та збільшує ресурс її використання шляхом забезпечення автоматичної зупинки процесу затягування при досягненні розрахункового моменту загвинчування, а також підвищує міцність та довговічність за рахунок більш рівномірного розподілу осьового навантаження на витках різьби. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана гайка з обмеженим моментом затягування, загальний вигляд, положення деталей до початку загвинчування; на фіг. 2 показано те, що на фіг. 1, положення деталей після затягування гайки. Гайка з обмеженим моментом затягування складається з різьбового корпусу 1, проміжної втулки 2 з бортиком 3 і охоплюючої втулки 4 у вигляді конічної пружини стиснення, навитої з трапецеїдального профілю з виступом 5 таким чином, що менша основа трапеції кожного витка пружини контактує з більшою основою кожного наступного витка, причому конічна внутрішня поверхня проміжної втулки 2 і конічна зовнішня поверхня різьбового корпусу 1 виконані однаковими з конусністю, що робить їх самостопоріння одне відносно одного, а конічна зовнішня поверхня проміжної втулки 2 61236 4 і конічна внутрішня поверхня охоплюючої втулки 4 виконані з конусністю, що виключає їх самостопоріння одне відносно одного. Охоплююча втулка 4 меншою основою 6 жорстко з'єднана з шестигранним корпусом 7, а більшою основою 8 через кульки 9 контактує з бортиком 3 проміжної втулки 2. Для початкового загвинчування і відгвинчування гайки в проміжній втулці 2 виконані отвори 10 під спеціальний ключ. Гайка з обмеженим моментом затягування працює так. При загвинчуванні гайки момент затягування прикладається до проміжної втулки 2, за допомогою спеціального ключа, поставленого в отвори 10, а далі через конусну посадку між проміжною втулкою 2 і різьбовим корпусом 1 передається на різьбовий корпус 1, який отримує сумісне осьове переміщення з проміжною втулкою 2 відносно охоплюючої втулки 4, що створює додаткове тертя на конічній поверхні між проміжною втулкою 2 і охоплюючою втулкою 4. Далі загвинчування гайки здійснюється через шестигранний корпус 7. При цьому осьова сила збільшується та стає більшою за силу пружності охоплюючої втулки 4, виконаної у вигляді пружини стиснення, і тоді перший виток з боку основи 8, як виток з найменшою пружністю, під дією осьової сили через борт 3 та кульки 9 почне рухатись в бік опорної поверхні. Ізза того, що охоплююча втулка 4 виконана у вигляді пружини стиснення з профілю трапецієподібної форми з виступами 5, витки пружини, починаючи з першого від більшої основи 8, будуть рухатись в бік опорної поверхні, почергово діючи на кожний наступний виток. Внаслідок цього між конічною зовнішньою поверхнею проміжної втулки 2 і конічною внутрішньою поверхнею охоплюючої втулки 4 утворюється зазор і охоплююча втулка 4 повертається навколо проміжної втулки 2. Загвинчування гайки автоматично припиняється. При відгвинчуванні гайки з обмеженим моментом затягування першочергово спеціальний ключ встановлюється в отвори 10 і за його допомогою повертається проміжна втулка 2 разом з різьбовим корпусом 1 у зворотному напрямку, а далі при зменшенні осьового навантаження розправляється охоплююча втулка 4 і ліквідуються зазори між проміжною втулкою 2 та охоплюючою втулкою 4. Тоді гайка з обмеженим моментом затягування відгвинчується через шестигранний корпус 7. Випробовування гайки з обмеженим моментом затягування у виробничих умовах показали позитивні результати. Запропонована корисна модель гайки з обмеженим моментом затягування розширює технологічні можливості та збільшує ресурс її використання шляхом забезпечення автоматичної зупинки процесу затягування при досягненні розрахункового моменту загвинчування, а також підвищує міцність та довговічність за рахунок більш рівномірного розподілу осьового навантаження на витках різьби. 5 Комп’ютерна верстка Д. Шеверун 61236 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
