Пристрій для контролю положення гостряка стрілочного переводу

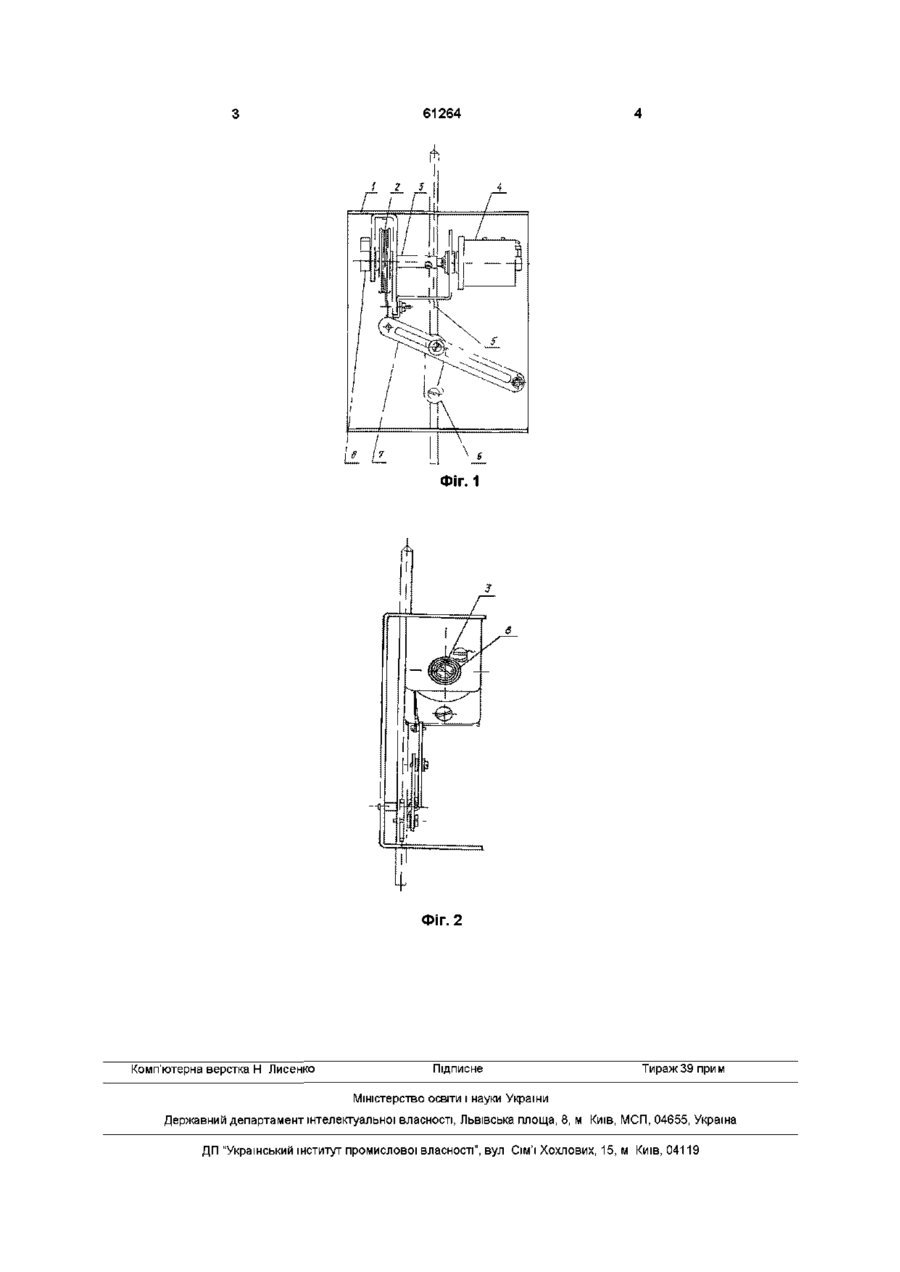

Пристрій для контролю положення гостряка стрілочного переводу, що містить корпус, в якому Винахід відноситься до пристроїв залізничної автоматики, зокрема до контролю положення елементів стрілочного переводу Винахід направлено на підвищення точності і достовірності фіксованої відстані між гостряком стрілочного переводу та рамною рейкою Відомий пристрій для контролю положення ЛІНІЙКИ стрілочного переводу, який містить магнітопровід з герконом, через контакти якого здійснюється додатковий контроль положення рухомих частин стрілочного переводу (А С СРСР №1594041 кл В61І_5/06,1988р) Недоліком цього пристрою є те, що він не враховує стан всіх ЗОВНІШНІХ елементів стрілочного переводу Відомий пристрій для контролю положення гостряків стрілочного приводу, в якому для підвищення надійності контролю положення контрольних ЛІНІЙОК, зв'язаних з гостряками, встановлені двохплечові контрольні важелі, зв'язані з кулісами, на яких розташовані ПОСТІЙНІ магніти з герконами, через контакти яких проходять контрольні ланцюги (А С СРСР №1689173 кл 61L 5/06,1989р) Але пристрій контролює лише стан положення внутрішніх частин стрілочного приводу, зв'язаних через контрольні ЛІНІЙКИ з гостряками і не контролює стану деталей стрілочних гарнітур Технічною задачею, що вирішується заявленим винаходом, є підвищення точності і достовірності відстані міх гостряком та рамною рейкою у фіксованому стані розміщений контрольний важіль з можливістю його взаємодії з гостряком стрілочного переводу, до важеля рухомо прикріплені дві контрольні ЛІНІЙКИ з датчиком, який відрізняється тим, що додатково у корпусі закріплено барабан з тросом, під'єднаний до однієї з контрольних ЛІНІЙОК, на барабані розміщений пружинний демпфер, при цьому як датчик використовують потенціометр, а барабан, демпфер та датчик розташовані на одній осі Суть винаходу полягає в тому, що пристрій для контролю положення стрілочного переводу складається із корпуса з встановленим в ньому барабаном з тросом, контрольним штоком, тензометричним датчиком та двома тягами і містить пружинний демпфер, розташований на загальній ВІСІ з тензометричним датчиком На фіг 1 зображено вид зверху пристрою для контролю положення гостряка стрілочного переводу На фіг 2 - вид пристрою збоку Пристрій для контролю положення гостряка стрілочного переводу містить корпус 1, в якому розташовані барабан з тросом 2, закріплений на ВІСІ 3 На цій же ВІСІ міститься потенціометричний датчик 4 Для передачі тиску гостряка встановлено контрольний шток 5 та тяги 6 і 7 Ці тяги зв'язані з віссю 3 за допомогою барабана з тросом 2 На ВІСІ розташований пружинний демпфер 8 Пристрій працює таким чином До і після переводу контрольний шток 5 постійно підпирає контролюємий гостряк стрілочного переводу Тиск гостряка через контрольний шток 5 і тягу 6 передається на тягу 7 Лінійне переміщення цієї тяги за допомогою барабана з тросом 2 перетворюється в обертове переміщення ВІСІ 3, на якій закріплені тензометричний датчик 4 та пружинний демпфер 8 Датчик змінює свій опір згідно з переміщенням гостряка стрілочного переводу А пружинний демпфер 8 компенсує всі проміжні люфти деталей гарнітур стрілочного переводу (О (О 61264 ФІГ. 1 Фіг. 2 Комп'ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
