Роторний двигун внутрішнього згоряння
Номер патенту: 61275
Опубліковано: 11.07.2011
Автори: Лук'янець Василь Олександрович, Бурдейний Дмитро Миколайович, Дешко Віталій Іванович, Ткач Віктор Васильович
Формула / Реферат
Роторний двигун внутрішнього згоряння, що містить корпус, ротор, шестерні з великими робочими та дрібними привідними зуб'ями, в якому як камери стиску та розширення використовуються порожнини, обмежені зуб'ями допоміжної шестірні, що знаходиться в зачепленні з внутрішніми зуб'ями вінця, і клапанний механізм, який відрізняється тим, що корпус виконаний у вигляді нерухомого вінця шестірні з внутрішнім зачепленням, а допоміжні шестерні розташовані та обертаються в тілі ротора, закритого фланцем, прикріпленим до корпусу, причому в корпусі навпроти кожного робочого зуба розміщена камера згоряння з клапанним механізмом тарілчастого типу, а сама камера згоряння виконана роз'ємною.
Текст

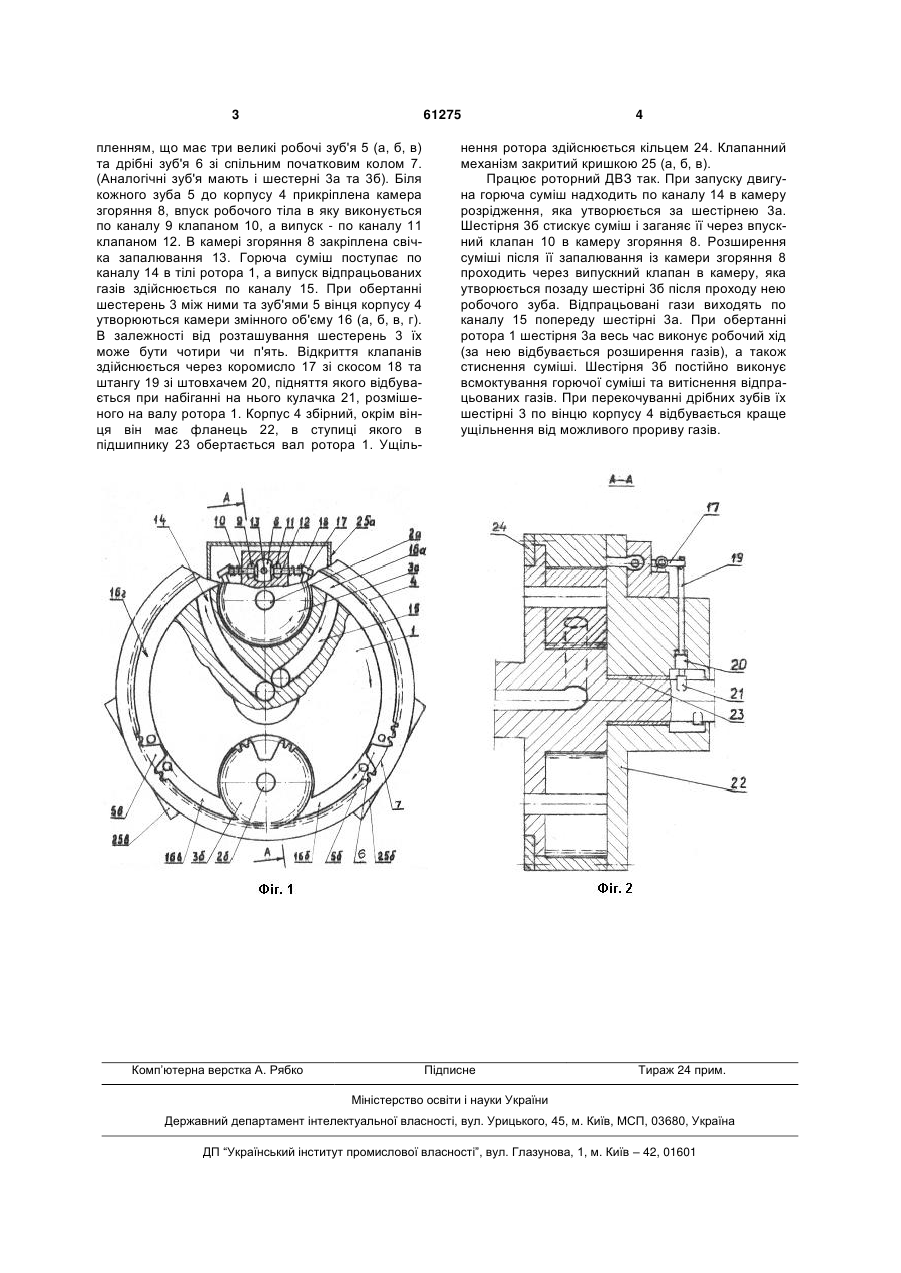

Роторний двигун внутрішнього згоряння, що містить корпус, ротор, шестерні з великими робочими та дрібними привідними зуб'ями, в якому як камери стиску та розширення використовуються 3 61275 пленням, що має три великі робочі зуб'я 5 (а, б, в) та дрібні зуб'я 6 зі спільним початковим колом 7. (Аналогічні зуб'я мають і шестерні 3а та 3б). Біля кожного зуба 5 до корпусу 4 прикріплена камера згоряння 8, впуск робочого тіла в яку виконується по каналу 9 клапаном 10, а випуск - по каналу 11 клапаном 12. В камері згоряння 8 закріплена свічка запалювання 13. Горюча суміш поступає по каналу 14 в тілі ротора 1, а випуск відпрацьованих газів здійснюється по каналу 15. При обертанні шестерень 3 між ними та зуб'ями 5 вінця корпусу 4 утворюються камери змінного об'єму 16 (а, б, в, г). В залежності від розташування шестерень 3 їх може бути чотири чи п'ять. Відкриття клапанів здійснюється через коромисло 17 зі скосом 18 та штангу 19 зі штовхачем 20, підняття якого відбувається при набіганні на нього кулачка 21, розмішеного на валу ротора 1. Корпус 4 збірний, окрім вінця він має фланець 22, в ступиці якого в підшипнику 23 обертається вал ротора 1. Ущіль Комп’ютерна верстка А. Рябко 4 нення ротора здійснюється кільцем 24. Клапанний механізм закритий кришкою 25 (а, б, в). Працює роторний ДВЗ так. При запуску двигуна горюча суміш надходить по каналу 14 в камеру розрідження, яка утворюється за шестірнею 3а. Шестірня 3б стискує суміш і заганяє її через впускний клапан 10 в камеру згоряння 8. Розширення суміші після її запалювання із камери згоряння 8 проходить через випускний клапан в камеру, яка утворюється позаду шестірні 3б після проходу нею робочого зуба. Відпрацьовані гази виходять по каналу 15 попереду шестірні 3а. При обертанні ротора 1 шестірня 3а весь час виконує робочий хід (за нею відбувається розширення газів), а також стиснення суміші. Шестірня 3б постійно виконує всмоктування горючої суміші та витіснення відпрацьованих газів. При перекочуванні дрібних зубів їх шестірні 3 по вінцю корпусу 4 відбувається краще ущільнення від можливого прориву газів. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary combustion engine
Автори англійськоюDeshko Vitalii Ivanovych, Tkach Viktor Vasyliovych, Burdeinyi Dmytro Mykolaiovych, Lukianets Vasyl Oleksandrovych
Назва патенту російськоюРоторный двигатель внутреннего сгорания
Автори російськоюДешко Виталий Иванович, Ткач Виктор Васильевич, Бурдейный Дмитрий Николаевич, Лукьянец Василий Александрович
МПК / Мітки
МПК: F01C 1/12
Мітки: двигун, роторний, згоряння, внутрішнього
