Система вентиляції салону автомобіля

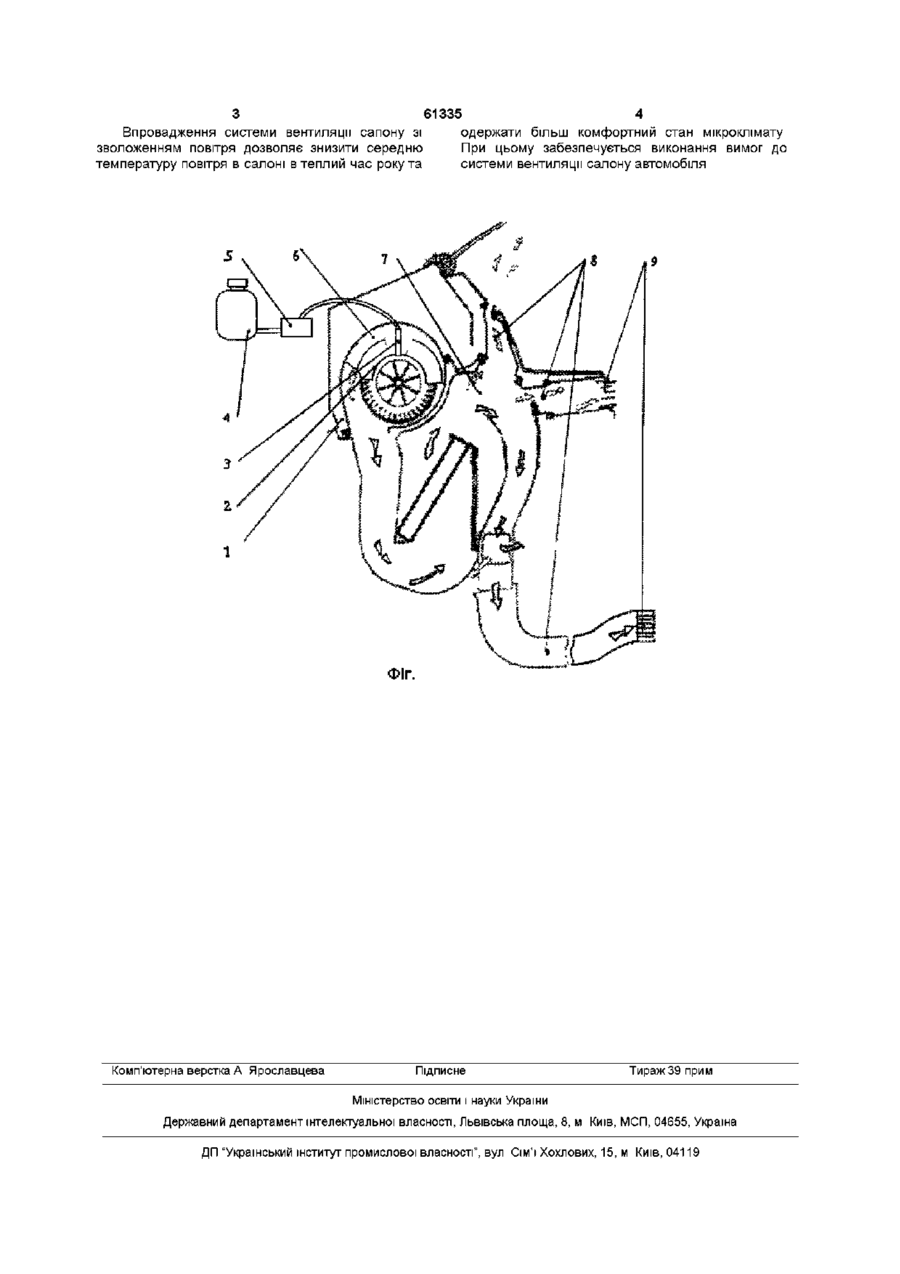

Система вентиляції салону автомобіля, що містить повітрозабирач, канал забору зовнішнього повітря, відцентровий вентилятор, повітророзподільник, повітропроводи і насадки з поворотними ґратами, яка відрізняється тим, що канал забору зовнішнього повітря безпосередньо перед робочим колесом відцентрового вентилятора споряджено форсунками, через які насосом з бачка склоомивача подають воду Винахід відноситься до автомобілебудування і може бути використаний в системах примусової вентиляції салонів автомобілів Відомо системи вентиляції, що містять вентилятор і мережу повітроводів і насадками для розподілу повітряних потоків по салону автомобіля Однак при температурах зовнішнього повітря вище +30°С витрата повітря, що забезпечується такою системою вентиляції недостатня для видалення із салону надлишкової теплоти (див Хохряков В П Вентиляция, отопление и обеспыливание воздуха в кабинах автомобилей т- М , Машиностроение 1987 - с 152) Найближчою до технічного рішення, що заявляється, є система вентиляції яка має повітрозабирач, канаті забору зовнішнього повітря, відцентровий вентилятор, повітророзподільник, повітропроводи і насадки з поворотними ґратами, (див ВершигораВА и др Автомобиль ВАЗ-2108 - М Изд-во ДОСААФ 1986 - с 356), обрана за прототип Недоліком відомої системи є те, що при температурі зовнішнього повітря вище +30°С охолоджуюча спроможність системи вентиляції, яка заснована тільки на ефекті охолодження при обдуві пасажирів потоком повітря без зниження його температури, недостатня для забезпечення, комфортного стану мікроклімату в салоні автомобіля В основу винаходу поставлено задачу підвищення охолоджуючої спроможності системи вентиляції шляхом зниження температури повітря, що подасться в салон вентилятором, при його одночасному зволоженні Поставлена задача досягається тим, що в системі вентиляції салону автомобіля, яка містить повітрозабирач, канал забору зовнішнього повітря, відцентровий вентилятор, повітророзподільник, повітропроводи і насадки і поворотними ґратами, згідно винаходу, канал забору зовнішнього повітря безпосередньо перед робочим колесом відцентрового вентилятора споруджено форсунками, через які насосом з бачка склоомивача подають воду Внаслідок чого повітря, яке подається в салон автомобіля вентилятором, охолоджується за рахунок випару подаваної воші на 4-5°С Суть даного технічного рішення пояснюється кресленням, де зображено систему вентиляції салону автомобіля, яка містить повітрозабирач 1, канал забору зовнішнього повітря 2, форсунки З для подачі води з бачка 4 склоомивача насос 5 склоомивача, відцентровій вентилятор 6, повітророзподільник 7, повітропроводи 8 і насадки 9 з поворотними ґратами Система вентиляції салону автомобіля працює наступним чином відцентровий вентилятор 6 забирає зовнішнє повітря з каналу забору зовнішнього повітря 2, у який через форсунки 3 з бачка 4 склоомивача насосом 5 подається вода, після чого вода розпорошується потоком повітря і у вигляді дрібних крапель осідає на робочому колесі і стінках корпуса відцентрового вентилятора 6 Далі краплі води випаровуються, прохолоджуючи і воложачи повітря, що подається відцентровим вентилятором 6 крізь повітророзподільник 7 і повітропроводи 8 в салон автомобіля При цьому за рахунок подачі води безпосередньо перед робочім колесом відцентрового вентилятора 6 забезпечується інтенсивне розпилення і випар води у вентиляторіб, що знижує температуру повітря, подаваного вентилятором на 4-5°С ю СО ГО (О З 61335 4 Впровадження системи вентиляції сапону зі одержати більш комфортний стан мікроклімату зволоженням повітря дозволяє знизити середню При цьому забезпечується виконання вимог до температуру повітря в салоні в теплий час року та системи вентиляції салону автомобіля ФІГ. Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
