Фрикційний варіатор

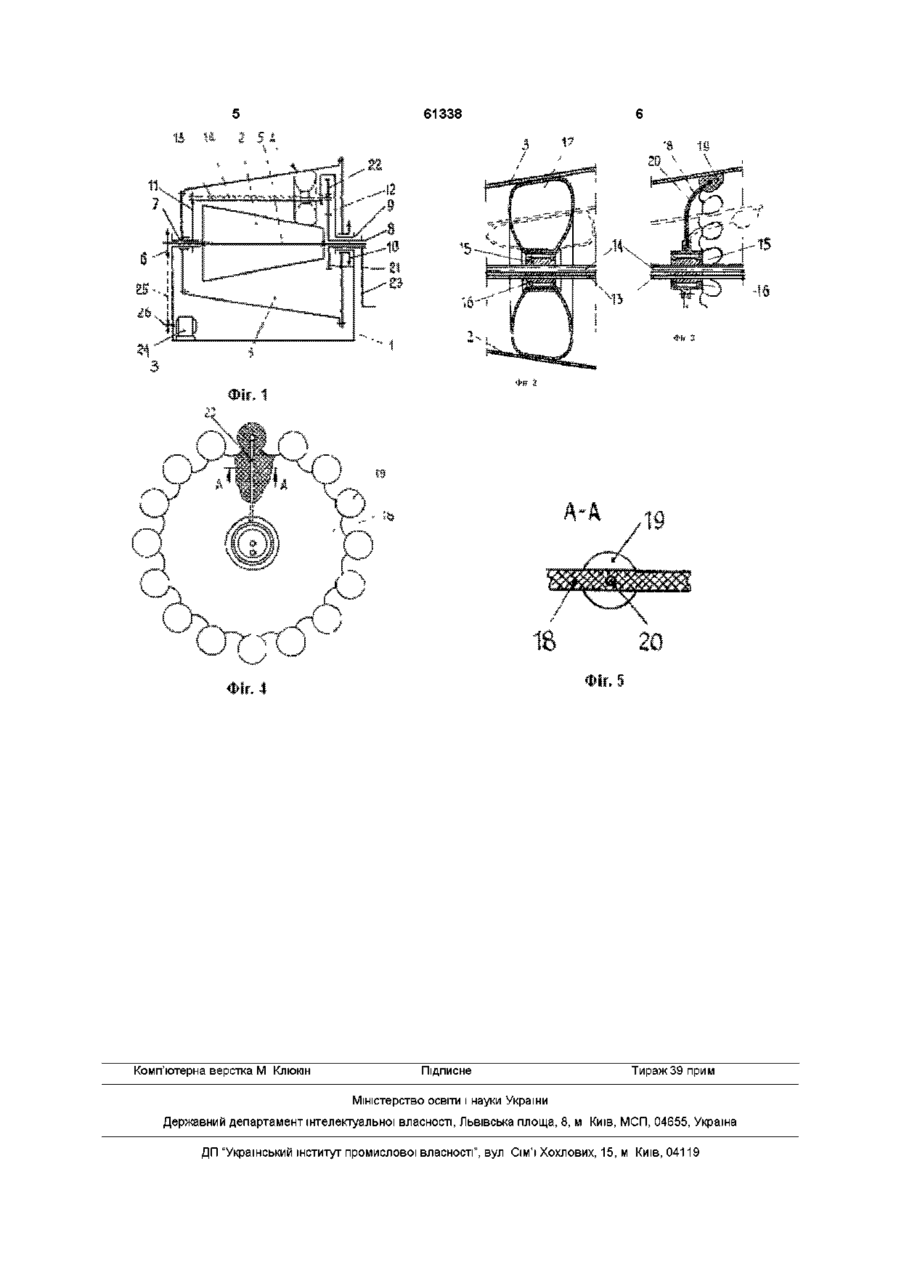

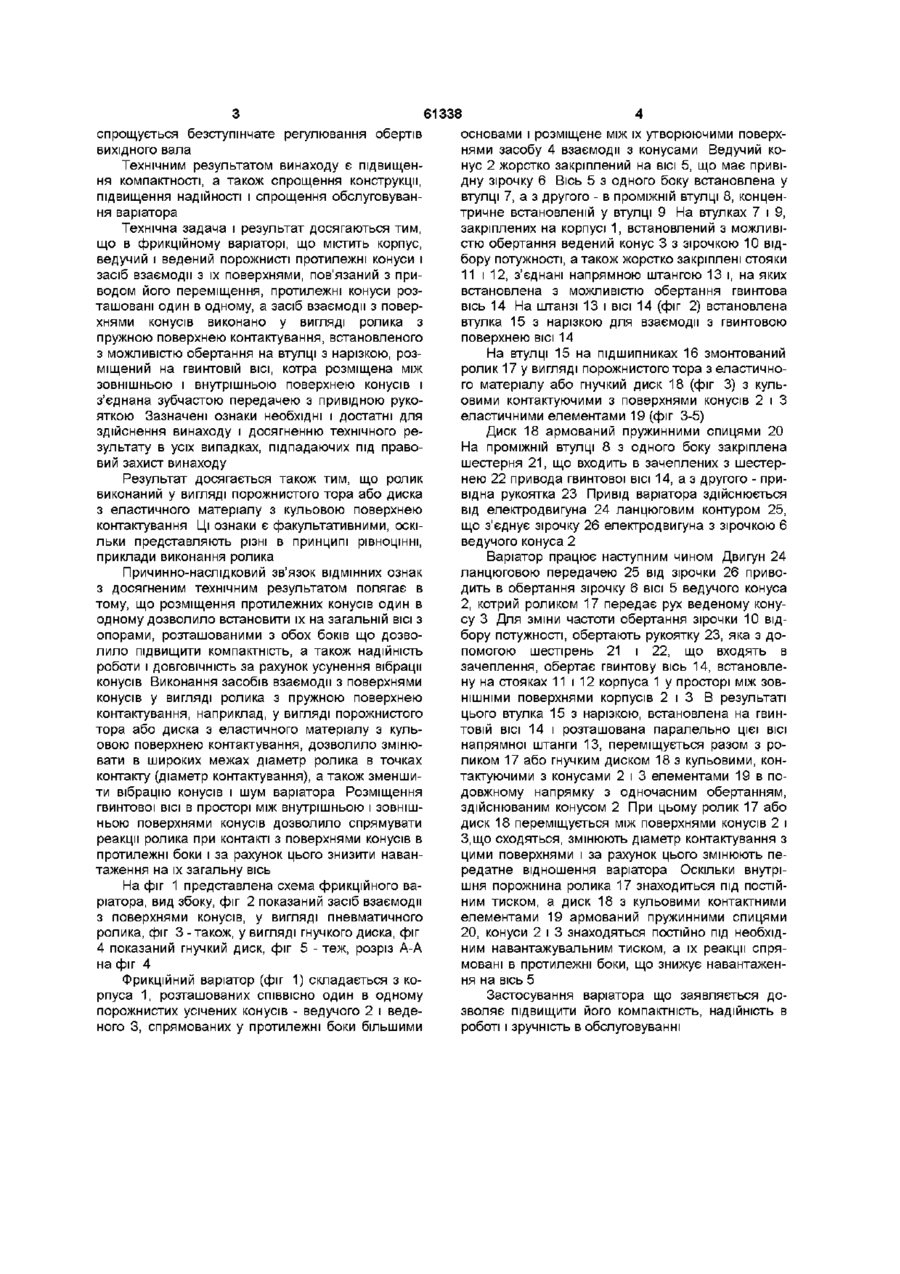

1 Фрикційний варіатор, що містить корпус, ведучий і ведений порожнисті протилежні конуси і засіб взаємодії з їх поверхнями, зв'язаний з приводом поздовжнього переміщення, який відрізняється тим, що протилежні конуси розташовані один в одному, а засіб взаємодії з поверхнями конусів виконаний у вигляді ролика з пружною поверхнею контактування, встановленого з можливістю обертання на втулці з нарізкою, розміщений на гвинтовій осі, розташованій між зовнішньою і внутрішньою поверхнями конусів, з'єднаних зубчастою передачею з привідною рукояткою 2 Варіатор за п 1, який відрізняється тим, що ролик виконаний у вигляді порожнистого тора з еластичного матеріалу 3 Варіатор за п 1, який відрізняється тим, що ролик виконаний у вигляді диска з еластичного матеріалу з кульовою поверхнею контактування Винахід відноситься до машинобудування, зокрема до конусних варіаторів фрикційного типу, і може бути використаний в передачах для зміни частоти обертання веденого вала Відомий фрикційний варіатор, що містить ведучий і ведений конусні барабани, гвинтову вісь, встановлений на ній ролик з нарізкою і зубчасту передачу, що кінематично зв'язує гвинтову вісь з веденим барабаном (авторське свідоцтво СРСР №659816, кл F16Н15/04, 1979 р) Відомий варіатор громіздкий і складний оскільки ВІСІ барабанів розташовані паралельно, і він має складну кінематику Найбільш близьким до запропонованого пристрою є фрикційний варіатор, що містить корпус, ведучий і ведений порожнисті усічеш конуси, обернені один до одного основами, КОНІЧНІ ролики, призначені для взаємодії з внутрішніми поверхнями ВІДПОВІДНИХ конусів, попарно пов'язані між собою карданами, регулюючий і натискний пристрій, виконаний у вигляді рівноплечого важеля з опорами на кінцях, що самі встановлюються, шарнірно з'єднаного з веденою ланкою натискного пристрою, розміщеного в стояку, встановленого в корпусі з можливістю вісьового зміщення і послідуючоі фіксації, ролики встановлені в опорах, що самі встановлюються, а натискний пристрій виконано у вигляді клинового механізму (авторське свідоцтво СРСР № 1716222, кл F16Н15/54, 1981 р ) слідовно розташованих напіввісях, а привід переміщення роликів, взаємодіючих з конусами виконаний у вигляді багатоланкового важільного механізму Крім того, конуси закріплені на напіввісях консольне, що викликає вібрацію підчас роботи і привело до необхідності установлення підтримуючих роликів Він також складний в експлуатації, тому що для зміни частоти обертання веденого конуса необхідно кожен раз зупиняти варіатор, розфіксовувати стояк важільного балансира роликів, переміщувати стояк в нове положення з послідуючою його фіксацією на корпусі Цей варіатор не забезпечує безступінчатого регулювання частоти обертання вихідного вала і є дискретним Він також має складну конструкцію жорстких секційних елементів роликів, що мають важільні зв'язки з його віссю Однак цей аналог найбільше близький по суті і досягненому результату до пристрою, що заявляється, тому що його конуси розташовані на загальній геометричній ВІСІ, мають більшість збіжних ознак і прийнятий мною в якості прототипу При цьому загальними суттєвими ознаками заявленого пристрою і прототипу, частково уточненим є - фрикційний варіатор, що містить корпус, ведучий і ведений порожнисті протилежні конусні засіб взаємодії з їх поверхнями, пов'язаний з приводом поздовжнього переміщення Цей варіатор також громіздкий і складний тому що ведучий і ведений конуси встановлені на по Технічна задача винаходу полягає в такому розташуванні ведучого і веденого конусів, при якому створюється найбільша компактність і простота конструкції, запобігається биття конусів і 00 со го (О 61338 спрощується безступшчате регулювання обертів основами і розміщене між їх утворюючими поверхвихідного вала нями засобу 4 взаємодії з конусами Ведучий коТехнічним результатом винаходу є підвищеннус 2 жорстко закріплений на ВІСІ 5, що має привіня компаїсгності, а також спрощення конструкції, дну зірочку 6 Вісь 5 з одного боку встановлена у підвищення надійності і спрощення обслуговуванвтулці 7, а з другого - в проміжній втулці 8, концення варіатора тричне встановленій у втулці 9 На втулках 7 і 9, закріплених на корпусі 1, встановлений з можливіТехнічна задача і результат досягаються тим, стю обертання ведений конус 3 з зірочкою 10 відщо в фрикційному варіаторі, що містить корпус, бору потужності, а також жорстко закріплені стояки ведучий і ведений порожнисті протилежні конуси і 11 і 12, з'єднані напрямною штангою 13 і, на яких засіб взаємодії з їх поверхнями, пов'язаний з привстановлена з можливістю обертання гвинтова водом його переміщення, протилежні конуси розвісь 14 На штанзі 13 і ВІСІ 14 (фіг 2) встановлена ташовані один в одному, а засіб взаємодії з повервтулка 15 з нарізкою для взаємодії з гвинтовою хнями конусів виконано у вигляді ролика з поверхнею ВІСІ 14 пружною поверхнею контактування, встановленого з можливістю обертання на втулці з нарізкою, розНа втулці 15 на підшипниках 16 змонтований міщений на гвинтовій ВІСІ, котра розміщена між ролик 17 у вигляді порожнистого тора з еластичнозовнішньою і внутрішньою поверхнею конусів і го матеріалу або гнучкий диск 18 (фіг 3) з кульз'єднана зубчастою передачею з привідною рукоовими контактуючими з поверхнями конусів 2 і З яткою Зазначені ознаки необхідні і достатні для еластичними елементами 19 (фіг 3-5) здійснення винаходу і досягненню технічного реДиск 18 армований пружинними спицями 20 зультату в усіх випадках, підпадаючих під правоНа проміжній втулці 8 з одного боку закріплена вий захист винаходу шестерня 21, що входить в зачеплених з шестернею 22 привода гвинтової ВІСІ 14, а З другого - приРезультат досягається також тим, що ролик відна рукоятка 23 Привід варіатора здійснюється виконаний у вигляді порожнистого тора або диска від електродвигуна 24 ланцюговим контуром 25, з еластичного матеріалу з кульовою поверхнею що з'єднує зірочку 26 електродвигуна з зірочкою 6 контактування Ці ознаки є факультативними, осківедучого конуса 2 льки представляють різні в принципі рівноцінні, приклади виконання ролика Варіатор працює наступним чином Двигун 24 ланцюговою передачею 25 від зірочки 26 привоПричинно-наслідковий зв'язок ВІДМІННИХ ознак дить в обертання зірочку 6 ВІСІ 5 ведучого конуса з досягненим технічним результатом полягає в 2, котрий роликом 17 передає рух веденому конутому, що розміщення протилежних конусів один в су 3 Для зміни частоти обертання зірочки 10 відодному дозволило встановити їх на загальній ВІСІ З бору потужності, обертають рукоятку 23, яка з доопорами, розташованими з обох боків що дозвопомогою шестірень 21 і 22, що входять в лило підвищити компактність, а також надійність зачеплення, обертає гвинтову вісь 14, встановлероботи і ДОВГОВІЧНІСТЬ за рахунок усунення вібрації ну на стояках 11 і 12 корпуса 1 у просторі між ЗОВконусів Виконання засобів взаємодії з поверхнями НІШНІМИ поверхнями корпусів 2 і З В результаті конусів у вигляді ролика з пружною поверхнею цього втулка 15 з нарізкою, встановлена на гвинконтактування, наприклад, у вигляді порожнистого товій ВІСІ 14 і розташована паралельно цієї ВІСІ тора або диска з еластичного матеріалу з кульнапрямної штанги 13, переміщується разом з роовою поверхнею контактування, дозволило змінюликом 17 або гнучким диском 18 з кульовими, конвати в широких межах діаметр ролика в точках тактуючими з конусами 2 і 3 елементами 19 в поконтакту (діаметр контактування), а також зменшидовжному напрямку з одночасним обертанням, ти вібрацію конусів і шум варіатора Розміщення здійснюваним конусом 2 При цьому ролик 17 або гвинтової ВІСІ в просторі між внутрішньою і зовнішдиск 18 переміщується між поверхнями конусів 2 і ньою поверхнями конусів дозволило спрямувати З,що сходяться, змінюють діаметр контактування з реакції ролика при контакті з поверхнями конусів в цими поверхнями і за рахунок цього змінюють пепротилежні боки і за рахунок цього знизити наванредатне відношення варіатора Оскільки внутрітаження на їх загальну вісь шня порожнина ролика 17 знаходиться під постійНа фіг 1 представлена схема фрикційного ваним тиском, а диск 18 з кульовими контактними ріатора, вид збоку, фіг 2 показаний засіб взаємодії елементами 19 армований пружинними спицями 3 поверхнями конусів, у вигляді пневматичного 20, конуси 2 і 3 знаходяться постійно під необхідролика, фіг 3 -також, у вигляді гнучкого диска, фіг ним навантажувальним тиском, а їх реакції спря4 показаний гнучкий диск, фіг 5 - теж, розріз А-А мовані в протилежні боки, що знижує навантаженна фіг 4 ня на вісь 5 Фрикційний варіатор (фіг 1) складається з корпуса 1, розташованих СПІВВІСНО один в одному Застосування варіатора що заявляється допорожнистих усічених конусів - ведучого 2 і ведезволяє підвищити його компактність, надійність в ного 3, спрямованих у протилежні боки більшими роботі і зручність в обслуговуванні 61338 •< з Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
