Спосіб керування доменною плавкою
Номер патенту: 61362
Опубліковано: 11.07.2011
Автори: Кутовий Дмитро Федорович, Шевчук Віталій Васильович, Петренко Наталія Дмитрівна
Формула / Реферат
Спосіб керування доменною плавкою, що включає повітряно-кисневе вдування в повітропровід доменної печі, який відрізняється тим, що одночасно з повітряно-кисневим вдуванням у повітропровід вдувають перегріту водяну пару, для чого воду насосом з електродвигуном під тиском до 12 атм. подають крізь дрібнодисперсний розпилювач у повітропровід і разом з повітряно-кисневою сумішшю подають до повітронагрівачів, де суміш нагрівають до температури 800-1000 °С і через фурми доменної печі спрямовують на розжарений кокс, при цьому поступово зменшують повітряно-кисневе вдування до 20 %, замінюючи його перегрітою водяною парою.
Текст

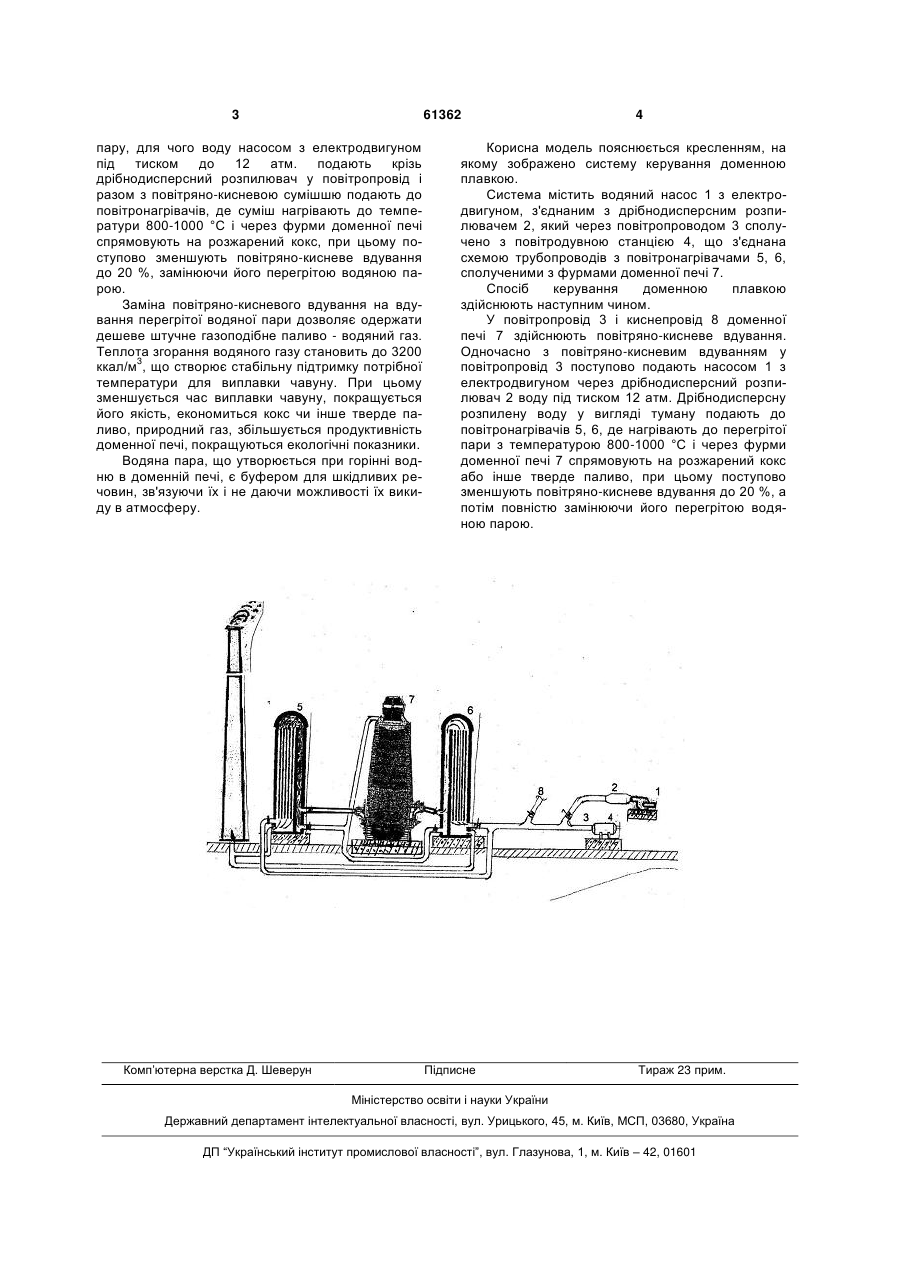

Спосіб керування доменною плавкою, що включає повітряно-кисневе вдування в повітроп 3 61362 пару, для чого воду насосом з електродвигуном під тиском до 12 атм. подають крізь дрібнодисперсний розпилювач у повітропровід і разом з повітряно-кисневою сумішшю подають до повітронагрівачів, де суміш нагрівають до температури 800-1000 °С і через фурми доменної печі спрямовують на розжарений кокс, при цьому поступово зменшують повітряно-кисневе вдування до 20 %, замінюючи його перегрітою водяною парою. Заміна повітряно-кисневого вдування на вдування перегрітої водяної пари дозволяє одержати дешеве штучне газоподібне паливо - водяний газ. Теплота згорання водяного газу становить до 3200 3 ккал/м , що створює стабільну підтримку потрібної температури для виплавки чавуну. При цьому зменшується час виплавки чавуну, покращується його якість, економиться кокс чи інше тверде паливо, природний газ, збільшується продуктивність доменної печі, покращуються екологічні показники. Водяна пара, що утворюється при горінні водню в доменній печі, є буфером для шкідливих речовин, зв'язуючи їх і не даючи можливості їх викиду в атмосферу. Комп’ютерна верстка Д. Шеверун 4 Корисна модель пояснюється кресленням, на якому зображено систему керування доменною плавкою. Система містить водяний насос 1 з електродвигуном, з'єднаним з дрібнодисперсним розпилювачем 2, який через повітропроводом 3 сполучено з повітродувною станцією 4, що з'єднана схемою трубопроводів з повітронагрівачами 5, 6, сполученими з фурмами доменної печі 7. Спосіб керування доменною плавкою здійснюють наступним чином. У повітропровід 3 і киснепровід 8 доменної печі 7 здійснюють повітряно-кисневе вдування. Одночасно з повітряно-кисневим вдуванням у повітропровід 3 поступово подають насосом 1 з електродвигуном через дрібнодисперсний розпилювач 2 воду під тиском 12 атм. Дрібнодисперсну розпилену воду у вигляді туману подають до повітронагрівачів 5, 6, де нагрівають до перегрітої пари з температурою 800-1000 °С і через фурми доменної печі 7 спрямовують на розжарений кокс або інше тверде паливо, при цьому поступово зменшують повітряно-кисневе вдування до 20 %, а потім повністю замінюючи його перегрітою водяною парою. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for control of blast furnace
Автори англійськоюKutovyi Dmytro Fedorovych, Petrenko Natalia Dmytrivna, Chevchuk Vitalii Vasyliovych
Назва патенту російськоюСпособ управления доменной плавкой
Автори російськоюКутовый Дмитрий Федорович, Петренко Наталья Дмитриевна, Шевчук Виталий Васильевич
МПК / Мітки
МПК: C21B 5/00
Мітки: керування, спосіб, доменною, плавкою
