Пристрій контролю стану технологічної лінії та її датчиків

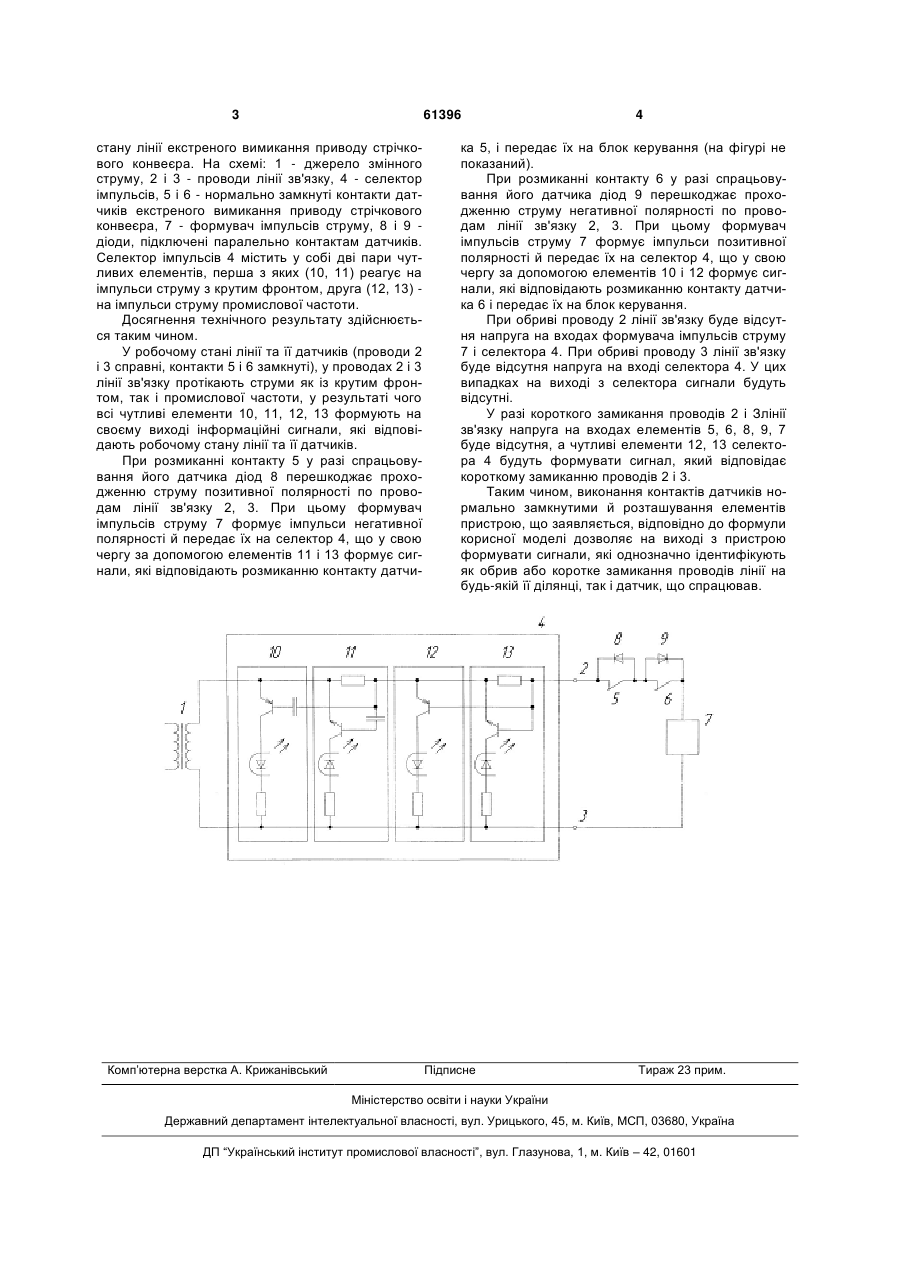

Пристрій контролю стану технологічної лінії і її датчиків, який містить джерело змінного струму, двопровідну лінію зв'язку, селектор імпульсів, виконаний з чутливими елементами, що реагують на 3 61396 стану лінії екстреного вимикання приводу стрічкового конвеєра. На схемі: 1 - джерело змінного струму, 2 і 3 - проводи лінії зв'язку, 4 - селектор імпульсів, 5 і 6 - нормально замкнуті контакти датчиків екстреного вимикання приводу стрічкового конвеєра, 7 - формувач імпульсів струму, 8 і 9 діоди, підключені паралельно контактам датчиків. Селектор імпульсів 4 містить у собі дві пари чутливих елементів, перша з яких (10, 11) реагує на імпульси струму з крутим фронтом, друга (12, 13) на імпульси струму промислової частоти. Досягнення технічного результату здійснюється таким чином. У робочому стані лінії та її датчиків (проводи 2 і 3 справні, контакти 5 і 6 замкнуті), у проводах 2 і 3 лінії зв'язку протікають струми як із крутим фронтом, так і промислової частоти, у результаті чого всі чутливі елементи 10, 11, 12, 13 формують на своєму виході інформаційні сигнали, які відповідають робочому стану лінії та її датчиків. При розмиканні контакту 5 у разі спрацьовування його датчика діод 8 перешкоджає проходженню струму позитивної полярності по проводам лінії зв'язку 2, 3. При цьому формувач імпульсів струму 7 формує імпульси негативної полярності й передає їх на селектор 4, що у свою чергу за допомогою елементів 11 і 13 формує сигнали, які відповідають розмиканню контакту датчи Комп’ютерна верстка А. Крижанівський 4 ка 5, і передає їх на блок керування (на фігурі не показаний). При розмиканні контакту 6 у разі спрацьовування його датчика діод 9 перешкоджає проходженню струму негативної полярності по проводам лінії зв'язку 2, 3. При цьому формувач імпульсів струму 7 формує імпульси позитивної полярності й передає їх на селектор 4, що у свою чергу за допомогою елементів 10 і 12 формує сигнали, які відповідають розмиканню контакту датчика 6 і передає їх на блок керування. При обриві проводу 2 лінії зв'язку буде відсутня напруга на входах формувача імпульсів струму 7 і селектора 4. При обриві проводу 3 лінії зв'язку буде відсутня напруга на вході селектора 4. У цих випадках на виході з селектора сигнали будуть відсутні. У разі короткого замикання проводів 2 і Злінії зв'язку напруга на входах елементів 5, 6, 8, 9, 7 буде відсутня, а чутливі елементи 12, 13 селектора 4 будуть формувати сигнал, який відповідає короткому замиканню проводів 2 і 3. Таким чином, виконання контактів датчиків нормально замкнутими й розташування елементів пристрою, що заявляється, відповідно до формули корисної моделі дозволяє на виході з пристрою формувати сигнали, які однозначно ідентифікують як обрив або коротке замикання проводів лінії на будь-якій її ділянці, так і датчик, що спрацював. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
