Пристрій контролю швидкості тягового органа стрічкового конвеєра

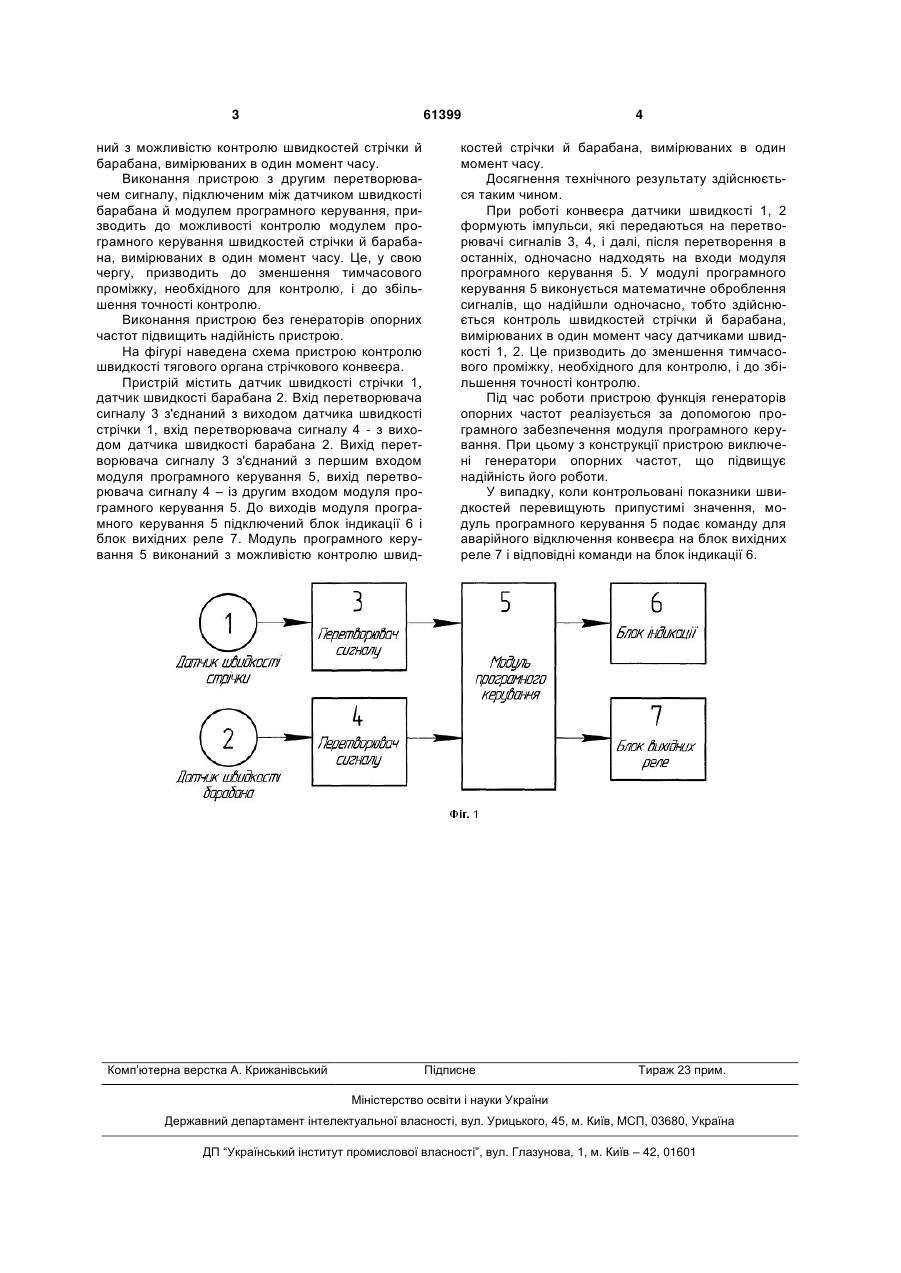

Пристрій контролю швидкості тягового органа стрічкового конвеєра, який містить датчик швидкості стрічки, датчик швидкості барабана, послідовно з'єднані перетворювач сигналу й модуль програм 3 61399 ний з можливістю контролю швидкостей стрічки й барабана, вимірюваних в один момент часу. Виконання пристрою з другим перетворювачем сигналу, підключеним між датчиком швидкості барабана й модулем програмного керування, призводить до можливості контролю модулем програмного керування швидкостей стрічки й барабана, вимірюваних в один момент часу. Це, у свою чергу, призводить до зменшення тимчасового проміжку, необхідного для контролю, і до збільшення точності контролю. Виконання пристрою без генераторів опорних частот підвищить надійність пристрою. На фігурі наведена схема пристрою контролю швидкості тягового органа стрічкового конвеєра. Пристрій містить датчик швидкості стрічки 1, датчик швидкості барабана 2. Вхід перетворювача сигналу 3 з'єднаний з виходом датчика швидкості стрічки 1, вхід перетворювача сигналу 4 - з виходом датчика швидкості барабана 2. Вихід перетворювача сигналу 3 з'єднаний з першим входом модуля програмного керування 5, вихід перетворювача сигналу 4 – із другим входом модуля програмного керування 5. До виходів модуля програмного керування 5 підключений блок індикації 6 і блок вихідних реле 7. Модуль програмного керування 5 виконаний з можливістю контролю швид Комп’ютерна верстка А. Крижанівський 4 костей стрічки й барабана, вимірюваних в один момент часу. Досягнення технічного результату здійснюється таким чином. При роботі конвеєра датчики швидкості 1, 2 формують імпульси, які передаються на перетворювачі сигналів 3, 4, і далі, після перетворення в останніх, одночасно надходять на входи модуля програмного керування 5. У модулі програмного керування 5 виконується математичне оброблення сигналів, що надійшли одночасно, тобто здійснюється контроль швидкостей стрічки й барабана, вимірюваних в один момент часу датчиками швидкості 1, 2. Це призводить до зменшення тимчасового проміжку, необхідного для контролю, і до збільшення точності контролю. Під час роботи пристрою функція генераторів опорних частот реалізується за допомогою програмного забезпечення модуля програмного керування. При цьому з конструкції пристрою виключені генератори опорних частот, що підвищує надійність його роботи. У випадку, коли контрольовані показники швидкостей перевищують припустимі значення, модуль програмного керування 5 подає команду для аварійного відключення конвеєра на блок вихідних реле 7 і відповідні команди на блок індикації 6. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
