Інспекційний риштак шахтного скребкового конвеєра

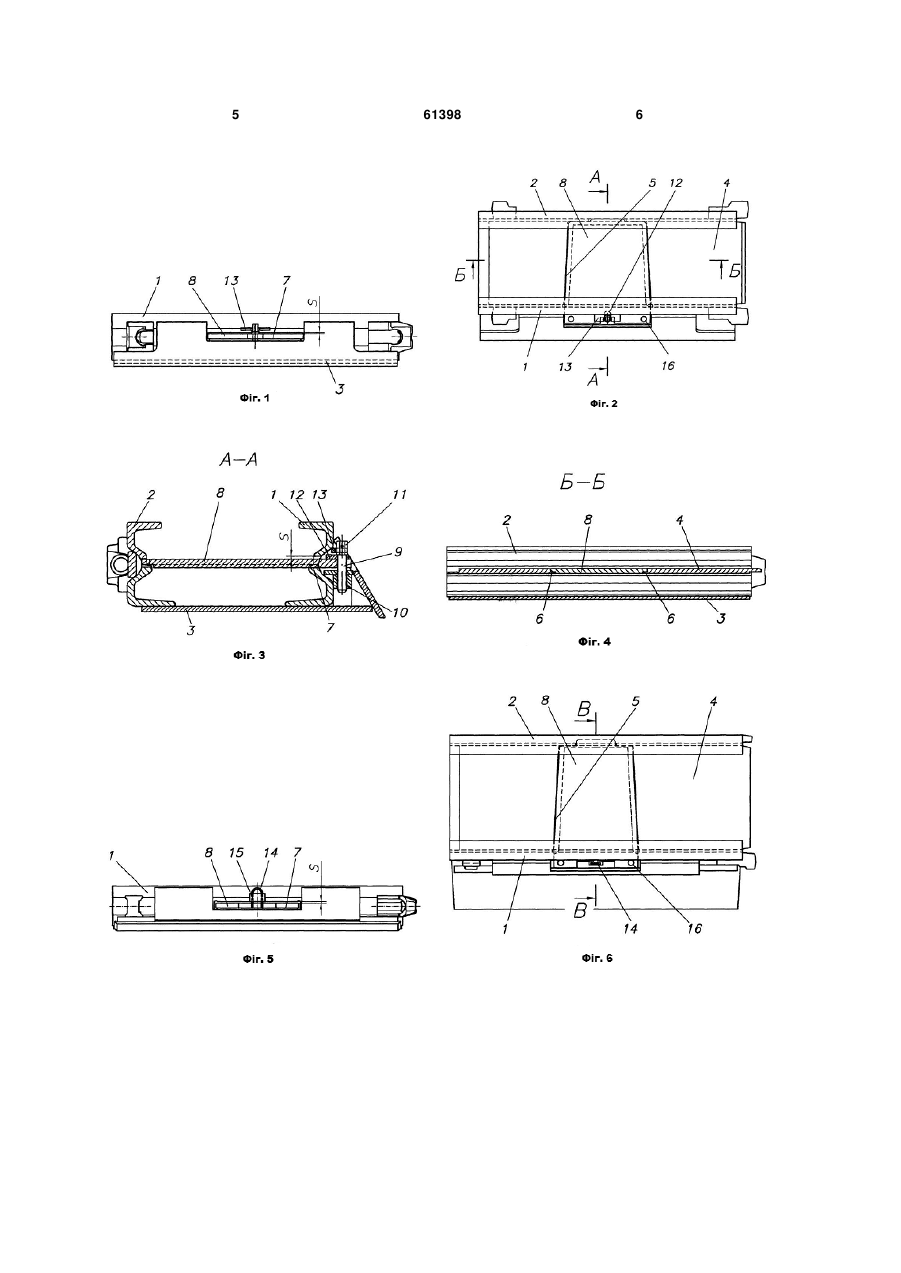

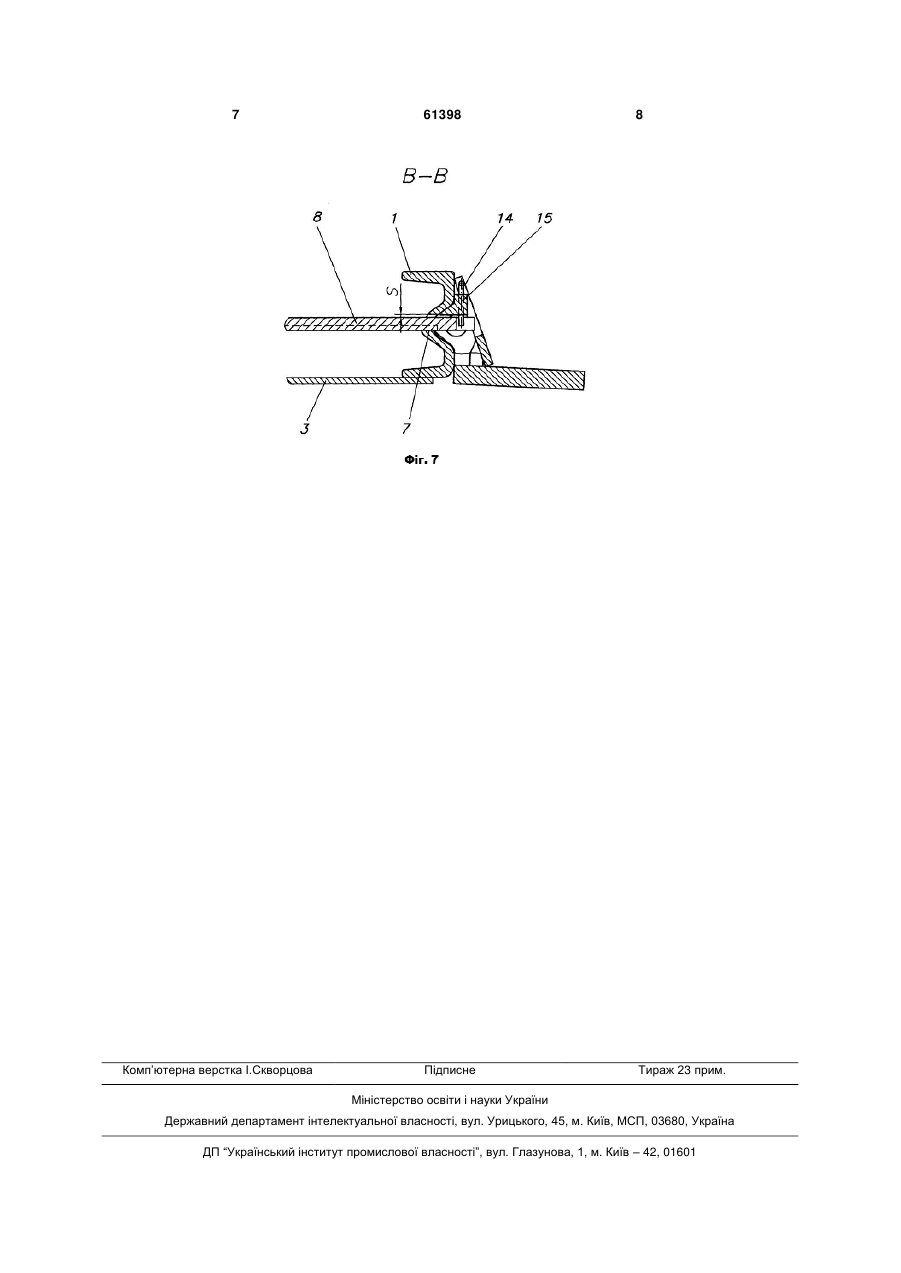

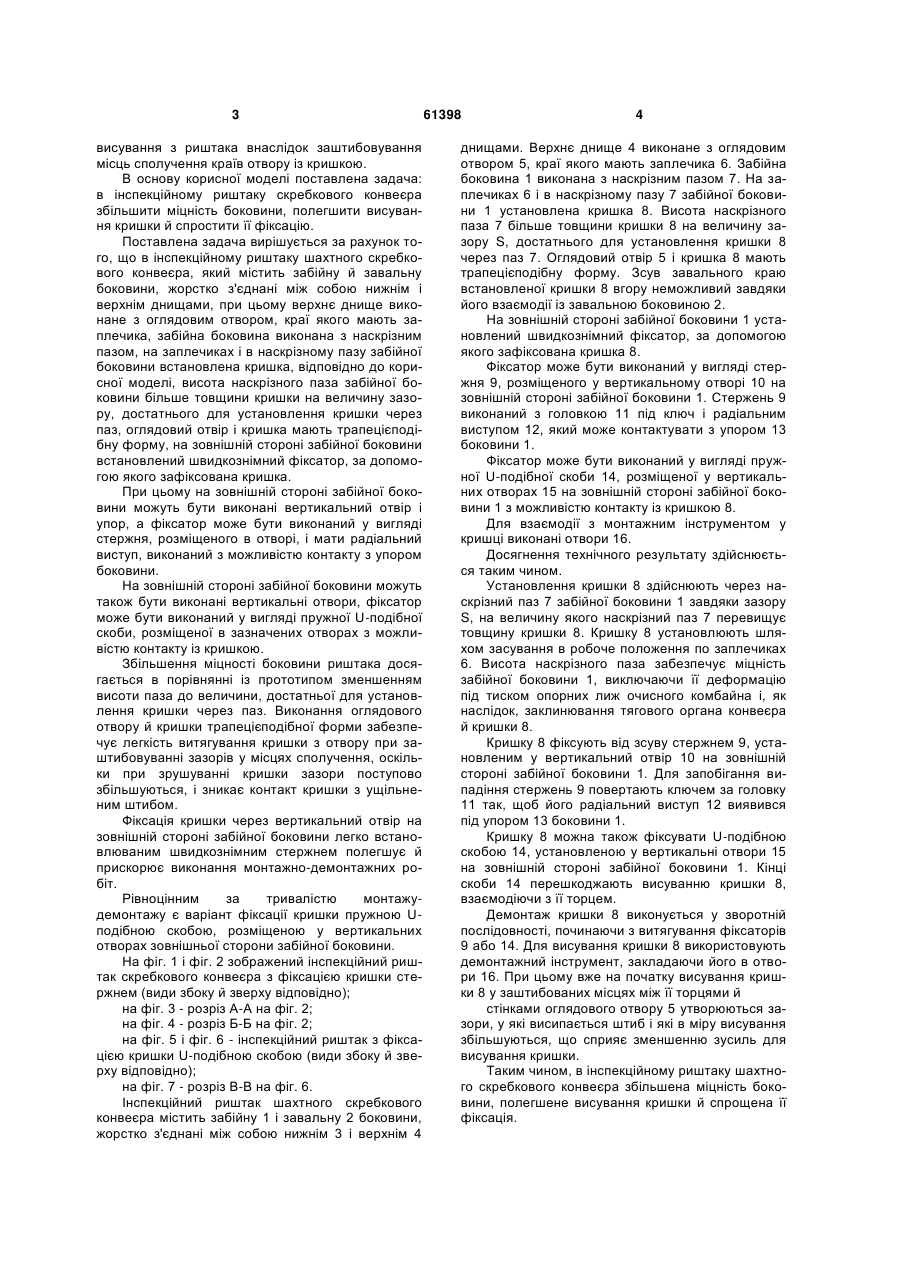

1. Інспекційний риштак шахтного скребкового конвеєра, що містить забійну й завальну боковини, жорстко з'єднані між собою нижнім і верхнім днищами, при цьому верхнє днище виконане з оглядовим отвором, краї якого мають заплечики, забійна боковина виконана з наскрізним пазом, на заплечиках і в наскрізному пазу забійної боковини встановлена кришка, який відрізняється тим, що висота наскрізного паза забійної боковини більше 3 висування з риштака внаслідок заштибовування місць сполучення країв отвору із кришкою. В основу корисної моделі поставлена задача: в інспекційному риштаку скребкового конвеєра збільшити міцність боковини, полегшити висування кришки й спростити її фіксацію. Поставлена задача вирішується за рахунок того, що в інспекційному риштаку шахтного скребкового конвеєра, який містить забійну й завальну боковини, жорстко з'єднані між собою нижнім і верхнім днищами, при цьому верхнє днище виконане з оглядовим отвором, краї якого мають заплечика, забійна боковина виконана з наскрізним пазом, на заплечиках і в наскрізному пазу забійної боковини встановлена кришка, відповідно до корисної моделі, висота наскрізного паза забійної боковини більше товщини кришки на величину зазору, достатнього для установлення кришки через паз, оглядовий отвір і кришка мають трапецієподібну форму, на зовнішній стороні забійної боковини встановлений швидкознімний фіксатор, за допомогою якого зафіксована кришка. При цьому на зовнішній стороні забійної боковини можуть бути виконані вертикальний отвір і упор, а фіксатор може бути виконаний у вигляді стержня, розміщеного в отворі, і мати радіальний виступ, виконаний з можливістю контакту з упором боковини. На зовнішній стороні забійної боковини можуть також бути виконані вертикальні отвори, фіксатор може бути виконаний у вигляді пружної U-подібної скоби, розміщеної в зазначених отворах з можливістю контакту із кришкою. Збільшення міцності боковини риштака досягається в порівнянні із прототипом зменшенням висоти паза до величини, достатньої для установлення кришки через паз. Виконання оглядового отвору й кришки трапецієподібної форми забезпечує легкість витягування кришки з отвору при заштибовуванні зазорів у місцях сполучення, оскільки при зрушуванні кришки зазори поступово збільшуються, і зникає контакт кришки з ущільненим штибом. Фіксація кришки через вертикальний отвір на зовнішній стороні забійної боковини легко встановлюваним швидкознімним стержнем полегшує й прискорює виконання монтажно-демонтажних робіт. Рівноцінним за тривалістю монтажудемонтажу є варіант фіксації кришки пружною Uподібною скобою, розміщеною у вертикальних отворах зовнішньої сторони забійної боковини. На фіг. 1 і фіг. 2 зображений інспекційний риштак скребкового конвеєра з фіксацією кришки стержнем (види збоку й зверху відповідно); на фіг. 3 - розріз А-А на фіг. 2; на фіг. 4 - розріз Б-Б на фіг. 2; на фіг. 5 і фіг. 6 - інспекційний риштак з фіксацією кришки U-подібною скобою (види збоку й зверху відповідно); на фіг. 7 - розріз В-В на фіг. 6. Інспекційний риштак шахтного скребкового конвеєра містить забійну 1 і завальну 2 боковини, жорстко з'єднані між собою нижнім 3 і верхнім 4 61398 4 днищами. Верхнє днище 4 виконане з оглядовим отвором 5, краї якого мають заплечика 6. Забійна боковина 1 виконана з наскрізним пазом 7. На заплечиках 6 і в наскрізному пазу 7 забійної боковини 1 установлена кришка 8. Висота наскрізного паза 7 більше товщини кришки 8 на величину зазору S, достатнього для установлення кришки 8 через паз 7. Оглядовий отвір 5 і кришка 8 мають трапецієподібну форму. Зсув завального краю встановленої кришки 8 вгору неможливий завдяки його взаємодії із завальною боковиною 2. На зовнішній стороні забійної боковини 1 установлений швидкознімний фіксатор, за допомогою якого зафіксована кришка 8. Фіксатор може бути виконаний у вигляді стержня 9, розміщеного у вертикальному отворі 10 на зовнішній стороні забійної боковини 1. Стержень 9 виконаний з головкою 11 під ключ і радіальним виступом 12, який може контактувати з упором 13 боковини 1. Фіксатор може бути виконаний у вигляді пружної U-подібної скоби 14, розміщеної у вертикальних отворах 15 на зовнішній стороні забійної боковини 1 з можливістю контакту із кришкою 8. Для взаємодії з монтажним інструментом у кришці виконані отвори 16. Досягнення технічного результату здійснюється таким чином. Установлення кришки 8 здійснюють через наскрізний паз 7 забійної боковини 1 завдяки зазору S, на величину якого наскрізний паз 7 перевищує товщину кришки 8. Кришку 8 установлюють шляхом засування в робоче положення по заплечиках 6. Висота наскрізного паза забезпечує міцність забійної боковини 1, виключаючи її деформацію під тиском опорних лиж очисного комбайна і, як наслідок, заклинювання тягового органа конвеєра й кришки 8. Кришку 8 фіксують від зсуву стержнем 9, установленим у вертикальний отвір 10 на зовнішній стороні забійної боковини 1. Для запобігання випадіння стержень 9 повертають ключем за головку 11 так, щоб його радіальний виступ 12 виявився під упором 13 боковини 1. Кришку 8 можна також фіксувати U-подібною скобою 14, установленою у вертикальні отвори 15 на зовнішній стороні забійної боковини 1. Кінці скоби 14 перешкоджають висуванню кришки 8, взаємодіючи з її торцем. Демонтаж кришки 8 виконується у зворотній послідовності, починаючи з витягування фіксаторів 9 або 14. Для висування кришки 8 використовують демонтажний інструмент, закладаючи його в отвори 16. При цьому вже на початку висування кришки 8 у заштибованих місцях між її торцями й стінками оглядового отвору 5 утворюються зазори, у які висипається штиб і які в міру висування збільшуються, що сприяє зменшенню зусиль для висування кришки. Таким чином, в інспекційному риштаку шахтного скребкового конвеєра збільшена міцність боковини, полегшене висування кришки й спрощена її фіксація. 5 61398 6 7 Комп’ютерна верстка І.Скворцова 61398 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
