Пристрій для розливання металів і сплавів

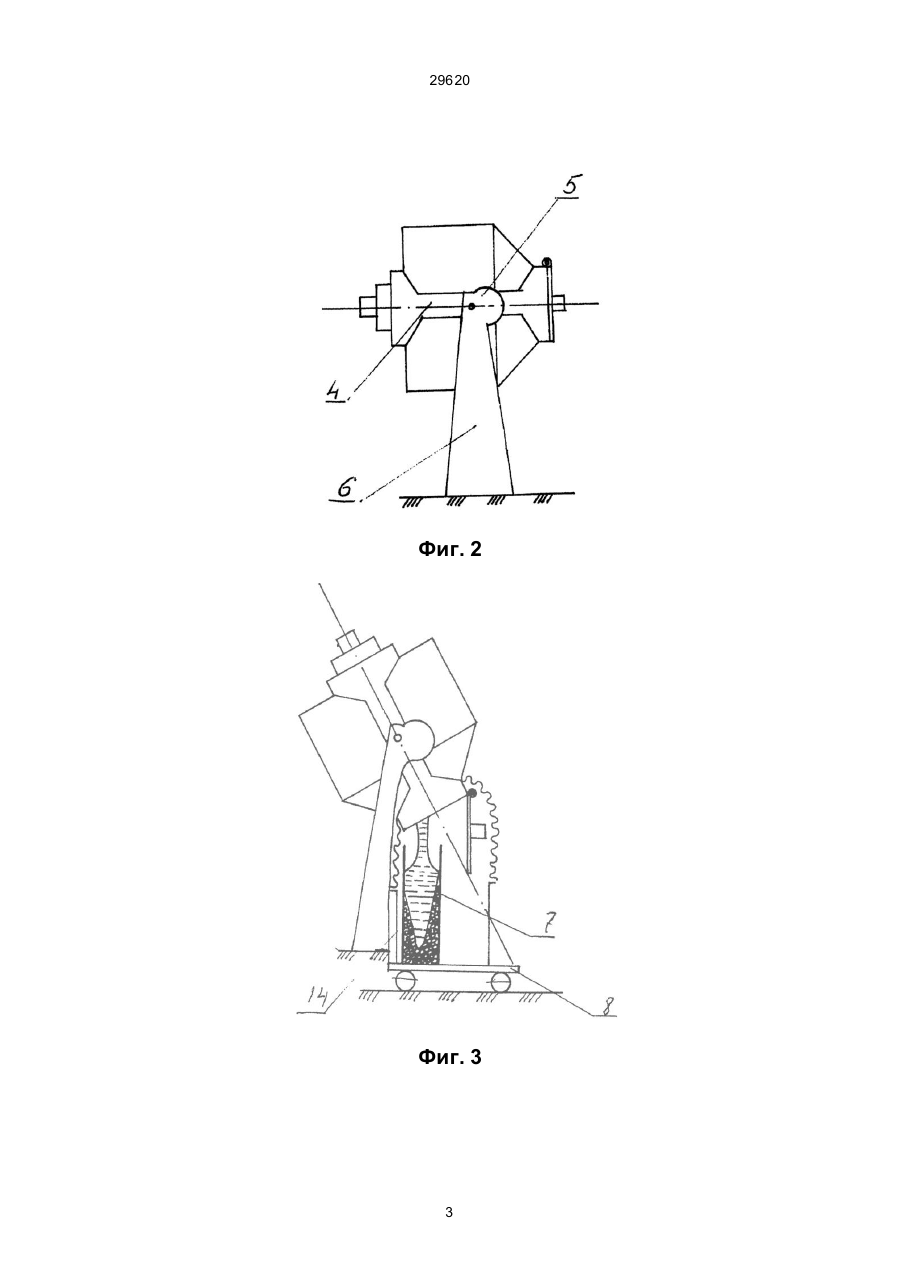

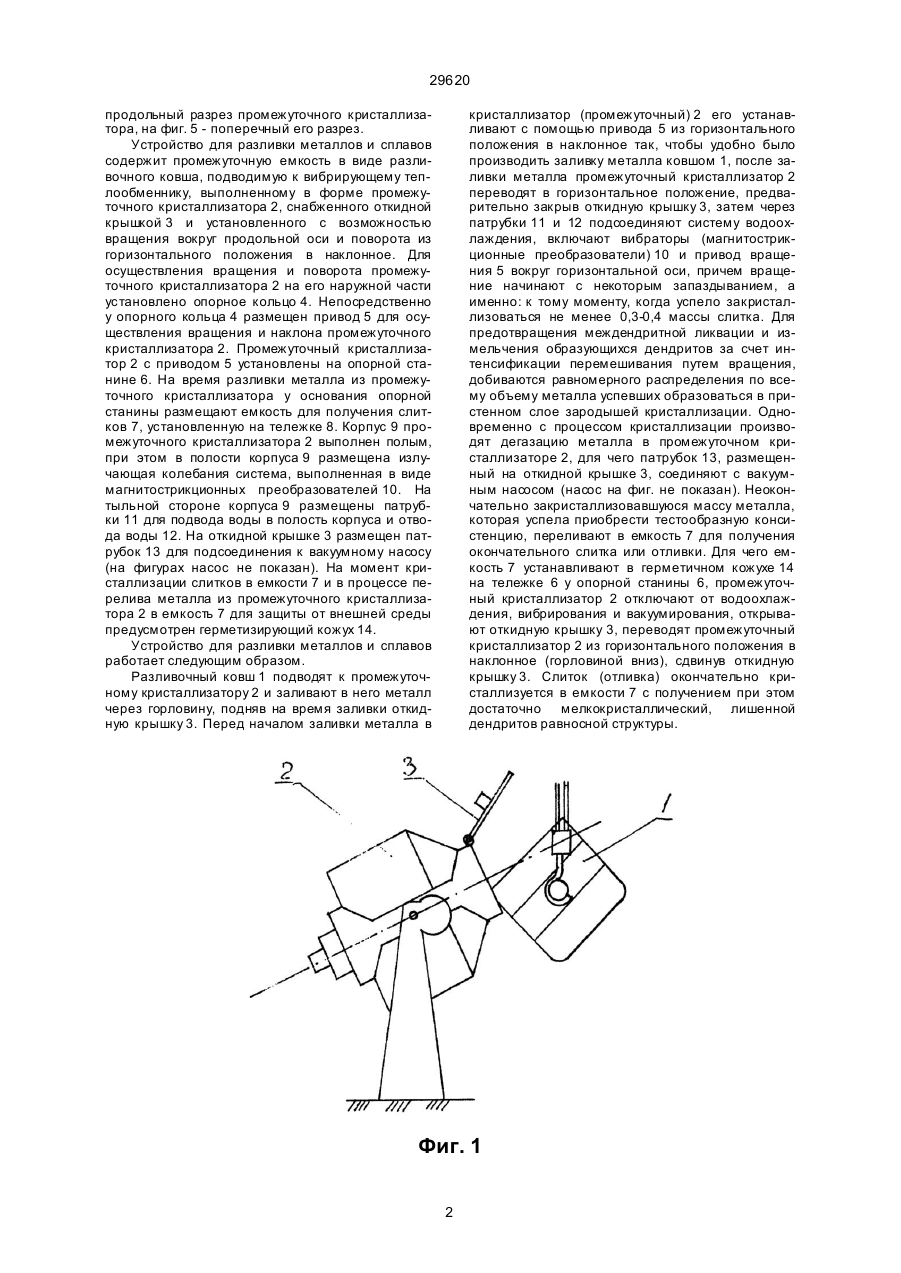

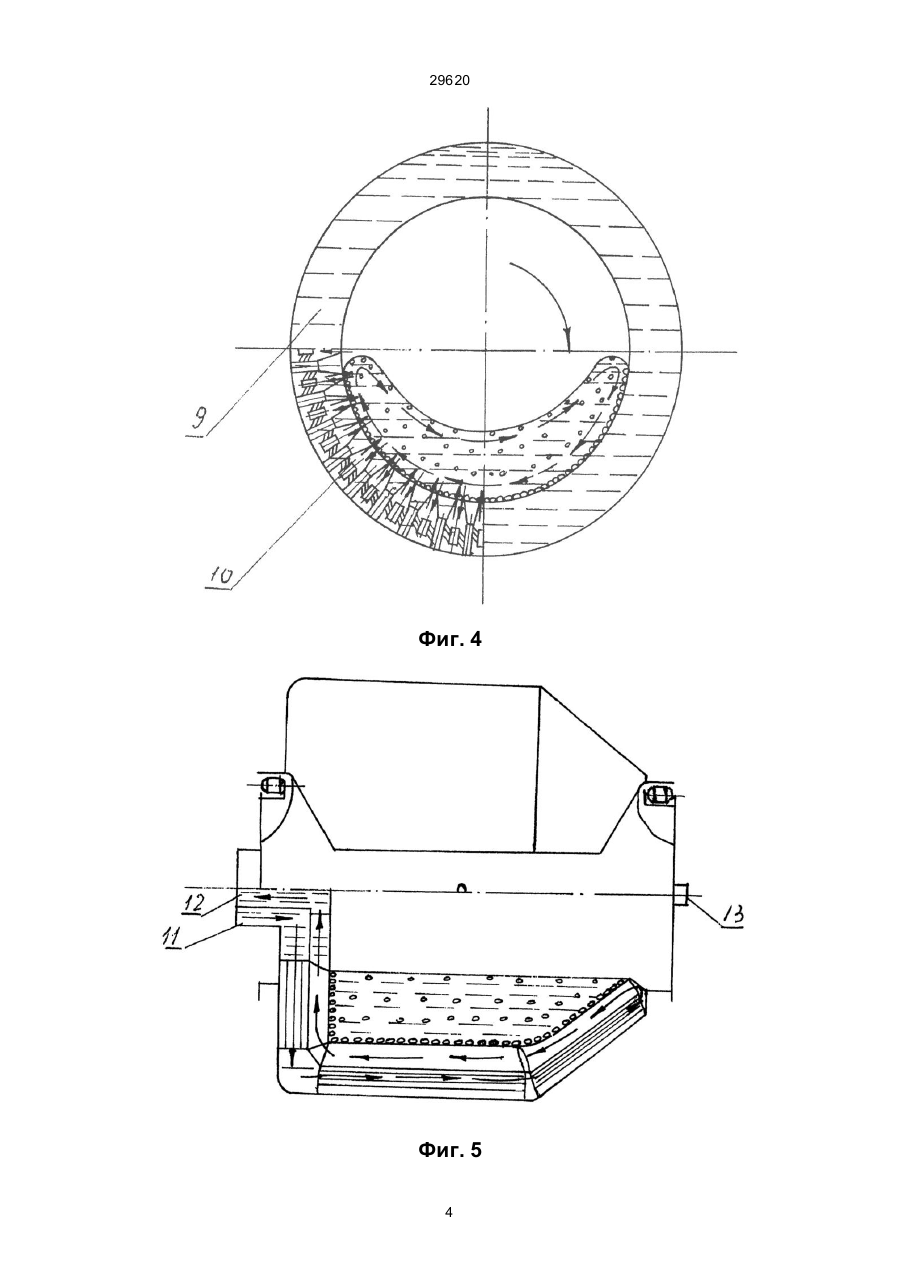

Устройство для разливки металлов и сплавов, содержащее промежуточную емкость для разливки, а также размещенные в непосредственной близости от нее вибрирующий теплообменник и 29620 продольный разрез промежуточного кристаллизатора, на фиг. 5 - поперечный его разрез. Устройство для разливки металлов и сплавов содержит промежуточную емкость в виде разливочного ковша, подводимую к вибрирующему теплообменнику, выполненному в форме промежуточного кристаллизатора 2, снабженного откидной крышкой 3 и установленного с возможностью вращения вокруг продольной оси и поворота из горизонтального положения в наклонное. Для осуществления вращения и поворота промежуточного кристаллизатора 2 на его наружной части установлено опорное кольцо 4. Непосредственно у опорного кольца 4 размещен привод 5 для осуществления вращения и наклона промежуточного кристаллизатора 2. Промежуточный кристаллизатор 2 с приводом 5 установлены на опорной станине 6. На время разливки металла из промежуточного кристаллизатора у основания опорной станины размещают емкость для получения слитков 7, установленную на тележке 8. Корпус 9 промежуточного кристаллизатора 2 выполнен полым, при этом в полости корпуса 9 размещена излучающая колебания система, выполненная в виде магнитострикционных преобразователей 10. На тыльной стороне корпуса 9 размещены патрубки 11 для подвода воды в полость корпуса и отвода воды 12. На откидной крышке 3 размещен патрубок 13 для подсоединения к вакуумному насосу (на фигурах насос не показан). На момент кристаллизации слитков в емкости 7 и в процессе перелива металла из промежуточного кристаллизатора 2 в емкость 7 для защиты от внешней среды предусмотрен герметизирующий кожух 14. Устройство для разливки металлов и сплавов работает следующим образом. Разливочный ковш 1 подводят к промежуточному кристаллизатору 2 и заливают в него металл через горловину, подняв на время заливки откидную крышку 3. Перед началом заливки металла в кристаллизатор (промежуточный) 2 его устанавливают с помощью привода 5 из горизонтального положения в наклонное так, чтобы удобно было производить заливку металла ковшом 1, после заливки металла промежуточный кристаллизатор 2 переводят в горизонтальное положение, предварительно закрыв откидную крышку 3, затем через патрубки 11 и 12 подсоединяют систему водоохлаждения, включают вибраторы (магнитострикционные преобразователи) 10 и привод вращения 5 вокруг горизонтальной оси, причем вращение начинают с некоторым запаздыванием, а именно: к тому моменту, когда успело закристаллизоваться не менее 0,3-0,4 массы слитка. Для предотвращения междендритной ликвации и измельчения образующихся дендритов за счет интенсификации перемешивания путем вращения, добиваются равномерного распределения по всему объему металла успевших образоваться в пристенном слое зародышей кристаллизации. Одновременно с процессом кристаллизации производят дегазацию металла в промежуточном кристаллизаторе 2, для чего патрубок 13, размещенный на откидной крышке 3, соединяют с вакуумным насосом (насос на фиг. не показан). Неокончательно закристаллизовавшуюся массу металла, которая успела приобрести тестообразную консистенцию, переливают в емкость 7 для получения окончательного слитка или отливки. Для чего емкость 7 устанавливают в герметичном кожухе 14 на тележке 6 у опорной станины 6, промежуточный кристаллизатор 2 отключают от водоохлаждения, вибрирования и вакуумирования, открывают откидную крышку 3, переводят промежуточный кристаллизатор 2 из горизонтального положения в наклонное (горловиной вниз), сдвинув откидную крышку 3. Слиток (отливка) окончательно кристаллизуется в емкости 7 с получением при этом достаточно мелкокристаллический, лишенной дендритов равносной структуры. Фиг. 1 2 29620 Фиг. 2 Фиг. 3 3 29620 Фиг. 4 Фиг. 5 4 29620 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
