Спосіб додаткового ущільнення частин дерев”яної роз”ємної конструкції

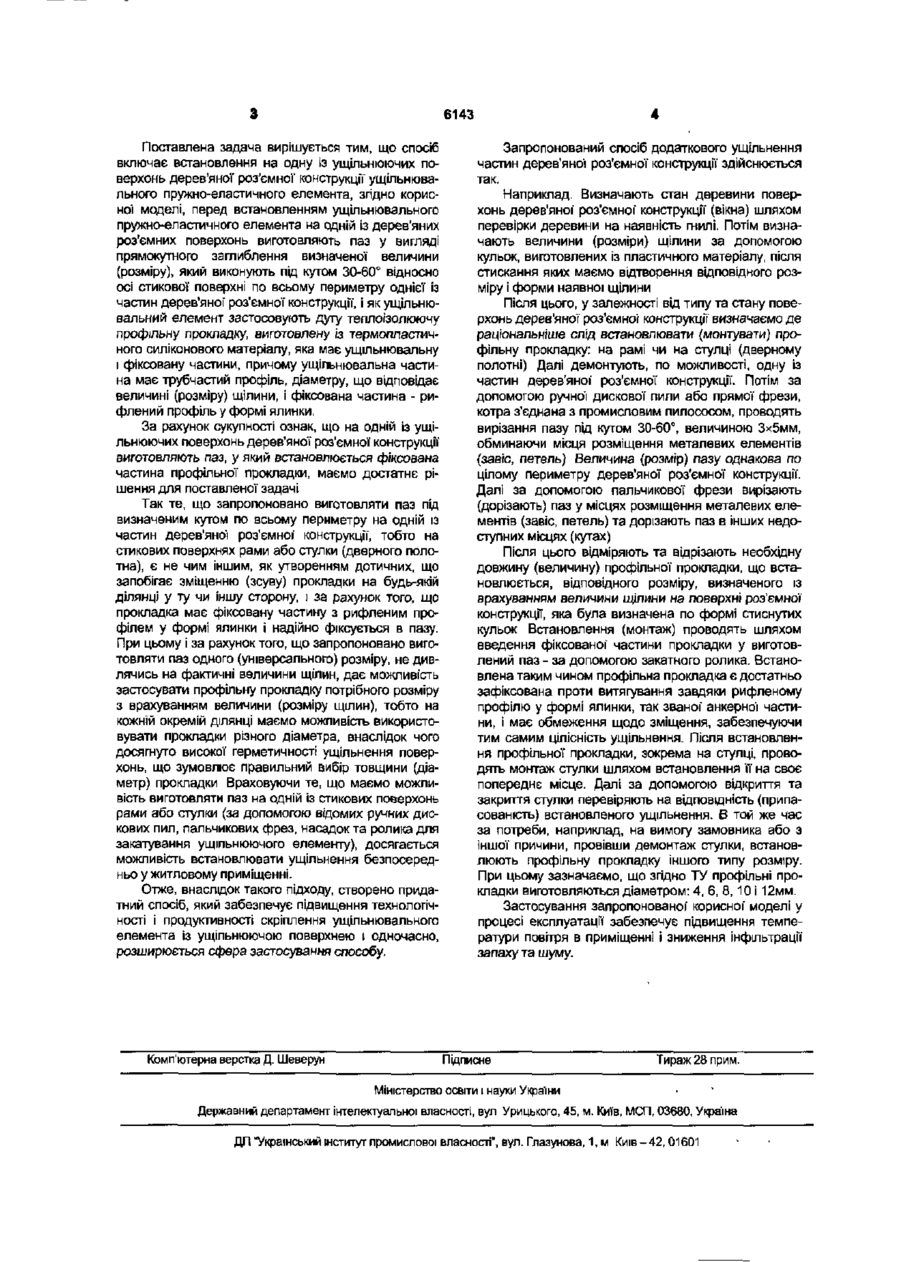

Спосіб додаткового ущільнення частин дерев'яної роз'ємної конструкції', що включає встановлення на одну із ущільнюючих поверхонь роз'ємної конструкції ущільнювального пружно-еластичного елемента, який відрізняється тим, що перед встановленням ущільнювального пружно-еластичного елемента на одній із дерев'яних роз'ємних поверхонь виготовляють паз у вигляді прямокутного заглиблення визначеного розміру, який виконують під кутом 30-60" відносно осі стикової поверхні по всьому периметру однієї із частин дерев'яної роз'ємної' конструкції, як ущільнювальний елемент застосовують дуту теплоізолюючу профільну прокладку, виготовлену із термопластичного силіконового матеріалу, яка містить ущільнювальну і фіксовані частини, при цьому ущільнювальна частина прокладки має трубчастий профіль діаметром, що відповідає величині (розміру) щілини, а фіксована частина прокладки має рифлений профіль у формі ялинки. Корисна модель відноситься до галузі будівництва і стосується способу додаткового ущільнення частин дерев'яної роз'ємної конструкції, переважно вікон, дверей тощо, що знаходяться у експлуатації. Відомі способи ущільнення частини роз'ємної конструкції шляхом встановлення ущільнювального елемента у вигляді прокладки, виготовленої із пружно-еластичного матеріалу, на одну із ущільнюючих поверхонь [Сучасні утеплювачі. Журнал "Споживач", №11, с 4-6; Японія, № 1-14398, Е06В16, 1983р.]. Проте, враховуючи те, що відомі ущільнюючі прокладки закріплюються за допомогою клею або металевих елементів до ділянки, яку ущільнюють, а величина щілини, як правило, визначається візуально - якість такого ущільнення є дещо низькою Крім того, застосування ущільнюючих прокладок потребує притискуючих зусиль, що зумовлює порушення цілісності ущільнювального матеріалу за рахунок його зміщення - зсуву з вузької ділянки у більш широку її частину через відсутність дотичних, котрі би обмежували зміщення прокладки у ту чи іншу частину ділянки. Поряд з цим негативний вплив зміщення спостерігаємо і у процесі експлуатації, внаслідок дії на прокладку притискуючого зусилля під час закриття/відкриття роз'ємної конструкції наносять на одну Із ущільнюючих поверхонь разом з роздільником. Крім того, після нанесення маси проводять стискування частин роз'ємної конструкції та затвердівання маси протягом 20 годин, а далі у відкритому положенні конструкції усувають надлишки маси, що не утворює адгезійного зв'язку [Патент України №37593А, Е06В7/16, бюл №4, 2001р.]. Але цей спосіб є дещо дорогим як через технологічну складність і тривалість процесу встановлення, так і через великі витрати матеріалу, за допомогою якого здійснюється ущільнення роз'ємної конструкцп. вікон, дверей тощо. Поряд з цим не завжди є можливим проведення роботи по ущільненню вікон або дверей безпосередньо у замовника, тобто в побутових умовах Крім того, відсутність фальцу на одній із ділянок стикової поверхні роз'ємної конструкції, тобто хоча би одної дотичної у вигляді прямокутного уступу, обмежує сферу застосування даного способу - та і всіх решта відомих способів. В основу корисної моделі поставлена задача створення нового способу додаткового ущільнення частин дерев'яної' роз'ємної' конструкції, придатного для ущільнення вікон, дверей тощо, що знаходяться в експлуатації, шляхом введення нової" технологічної операції1, внаслідок якої усувається зміщення ущільнювального елемента, і за рахунок підбору ущільнювального елемента забезпечити підвищення технологічності і продуктивності скріплення ущільнювального елемента із ущільнюючою поверхнею і, одночасно, розширити сферу застосування способу. Найбільш близьким до способу, що заявляється, є спосіб з високими якостями ущільнення частин роз'ємної конструкції, що включає встановлення (нанесення) на одну із ущільнюючих поверхонь роз'ємної конструкції ущільнювального пружно-еластичного елемента При цьому як ущільнювальний елемент застосовують пастоподібну ущільнюючу масу, яку со со 6143 Поставлена задача вирішується тим, що спосіб включає встановлення на одну із ущільнюючих поверхонь дерев'яної роз'ємної' конструкції ущільнювального пружно-еластичного елемента, згідно корисної моделі, перед встановленням ущільнювального пружно-еластичного елемента на одній із дерев'яних роз'ємних поверхонь виготовляють паз у вигляді прямокутного заглиблення визначеної величини (розміру), який виконують під кутом 30-60° відносно осі стикової поверхні по всьому периметру однієї із частин дерев'яної роз'ємної конструкції, і якущільнювальний елемент застосовують дуту теплоізолюючу профільну прокладку, виготовлену із термопластичного силіконового матеріалу, яка має ущільнювальну і фіксовану частини, причому ущільнювальна частина має трубчастий профіль, діаметру, що відповідає величині (розміру) щілини, і фіксована частина - рифлений профіль у формі ялинки. За рахунок сукупності ознак, що на одній із ущільнюючих поверхонь дерев'яної роз'ємної конструкції виготовляють паз, у який встановлюється фіксована частина профільної прокладки, маємо достатнє рішення для поставленої задачі Так те, що запропоновано виготовляти паз під визначеним кутом по всьому периметру на одній із частин дерев'яної роз'ємної' конструкції, тобто на стикових поверхнях рами або стулки (дверного полотна), є не чим іншим, як утворенням дотичних, що запобігає зміщенню (зсуву) прокладки на будь-якій ділянці у ту чи іншу сторону, і за рахунок того, що прокладка має фіксовану частину з рифленим профілем у формі ялинки і надійно фіксується в пазу. При цьому і за рахунок того, що запропоновано виготовляти паз одного (універсального) розміру, не дивлячись на фактичні величини щілин, дає можливість застосувати профільну прокладку потрібного розміру з врахуванням величини (розміру щілин), тобто на кожній окремій ділянці маємо можливість використовувати прокладки різного діаметра, внаслідок чого досягнуто високої герметичності ущільнення поверхонь, що зумовлює правильний вибір товщини (діаметр) прокладки Враховуючи те, що маємо можливість виготовляти паз на одній із стикових поверхонь рами або стулки (за допомогою відомих ручних дискових пил, пальчикових фрез, насадок та ролика для закатування ущільнюючого елементу), досягається можливість встановлювати ущільнення безпосередньо у житловому приміщенні. Отже, внаслідок такого підходу, створено придатний спосіб, який забезпечує підвищення технологічності і продуктивності скріплення ущільнювального елемента із ущільнюючою поверхнею і одночасно, розширюється сфера застосування способу. Комп'ютерна верстка Д. Шеверун Запропонований спосіб додаткового ущільнення частин дерев'яної роз'ємної конструкції здійснюється так. Наприклад. Визначають стан деревини поверхонь дерев'яної' роз'ємної" конструкції (вікна) шляхом перевірки деревини на наявність гнилі. Потім визначають величини (розміри) щілини за допомогою кульок, виготовлених Із пластичного матеріалу, після стискання яких маємо відтворення відповідного розміру і форми наявної щілини Після цього, у залежності від типу та стану поверхонь дерев'яної роз'ємної конструкції визначаємо де раціональніше слід встановлювати (монтувати) профільну прокладку: на рамі чи на стулці (дверному полотні) Далі демонтують, по можливості, одну із частин дерев'яної' роз'ємної конструкції. Потім за допомогою ручної дискової пили або прямої фрези, котра з'єднана з промисловим пилососом, проводять вирізання пазу під кутом 30-60°, величиною Зх5мм, обминаючи місця розміщення металевих елементів (завіс, петель) Величина (розмір) пазу однакова по цілому периметру дерев'яної роз'ємної конструкції. Далі за допомогою пальчикової фрези вирізають (дорізають) паз у місцях розміщення металевих елементів (завіс, петель) та дорізають паз в інших недоступних місцях (кутах) Після цього відміряють та відрізають необхідну довжину (величину) профільної прокладки, що встановлюється, відповідного розміру, визначеного із врахуванням величини щілини на поверхні роз'ємно) конструкції, яка була визначена по формі стиснутих кульок Встановлення (монтаж) проводять шляхом введення фіксованої частини прокладки у виготовлений паз - за допомогою закатного ролика. Встановлена таким чином профільна прокладка є достатньо зафіксована проти витягування завдяки рифленому профілю у формі ялинки, так званої анкерної частини, і має обмеження щодо зміщення, забезпечуючи тим самим цілісність ущільнення. Після встановлення профільної прокладки, зокрема на стулці, проводять монтаж стулки шляхом встановлення ЇЇ на своє попереднє місце. Далі за допомогою відкриття та закриття стулки перевіряють на відповідність (припасованість) встановленого ущільнення. В той же час за потреби, наприклад, на вимогу замовника або з іншої причини, провівши демонтаж стулки, встановлюють профільну прокладку Іншого типу розміру. При цьому зазначаємо, що згідно ТУ профільні прокладки виготовляються діаметром: 4, 6, 8,10 і 12мм. Застосування запропонованої' корисної' моделі у процесі експлуатації забезпечує підвищення температури повітря в приміщенні і зниження інфільтрації запаху та шуму. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп Урицьгаго, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42,01601
