Блок зворотних клапанів

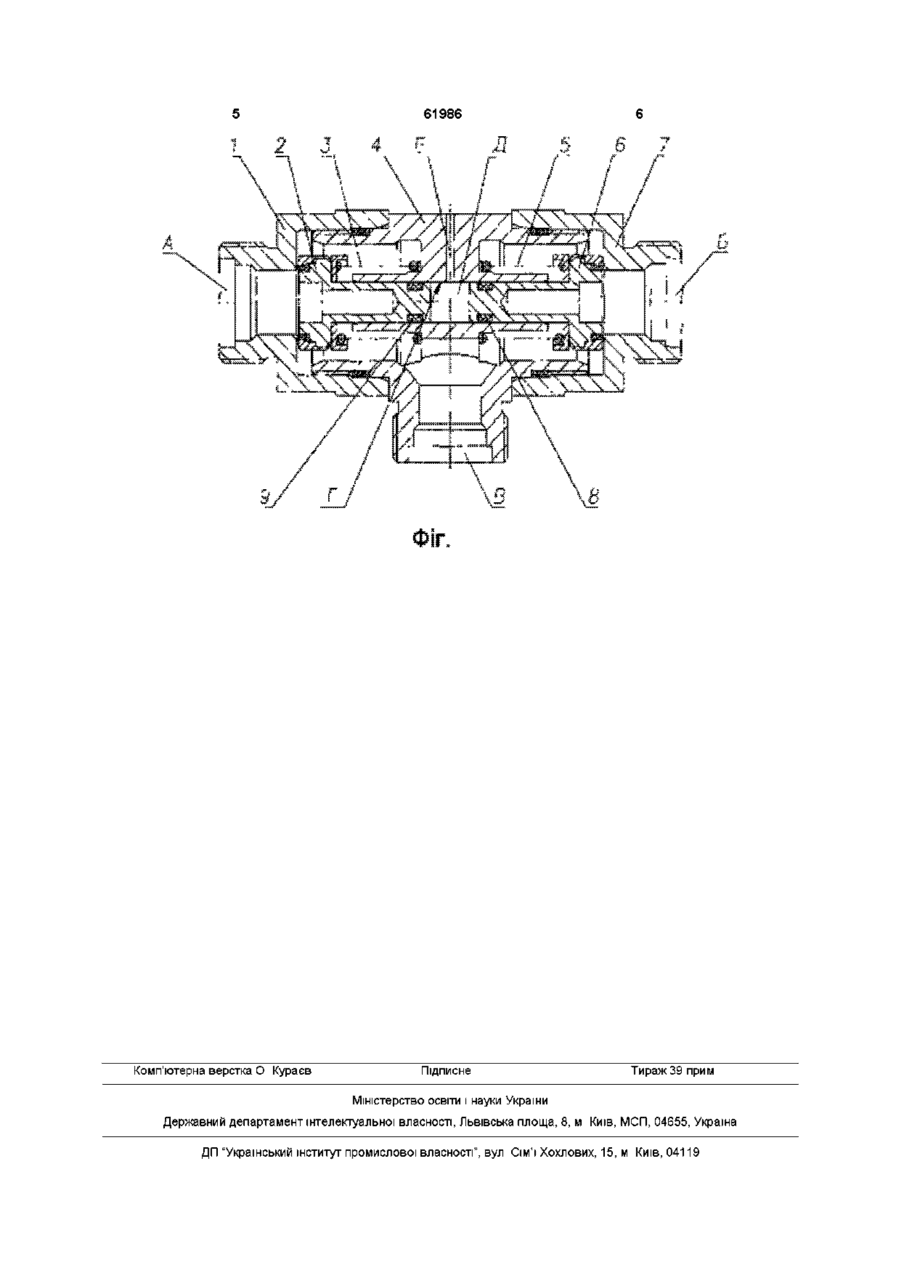

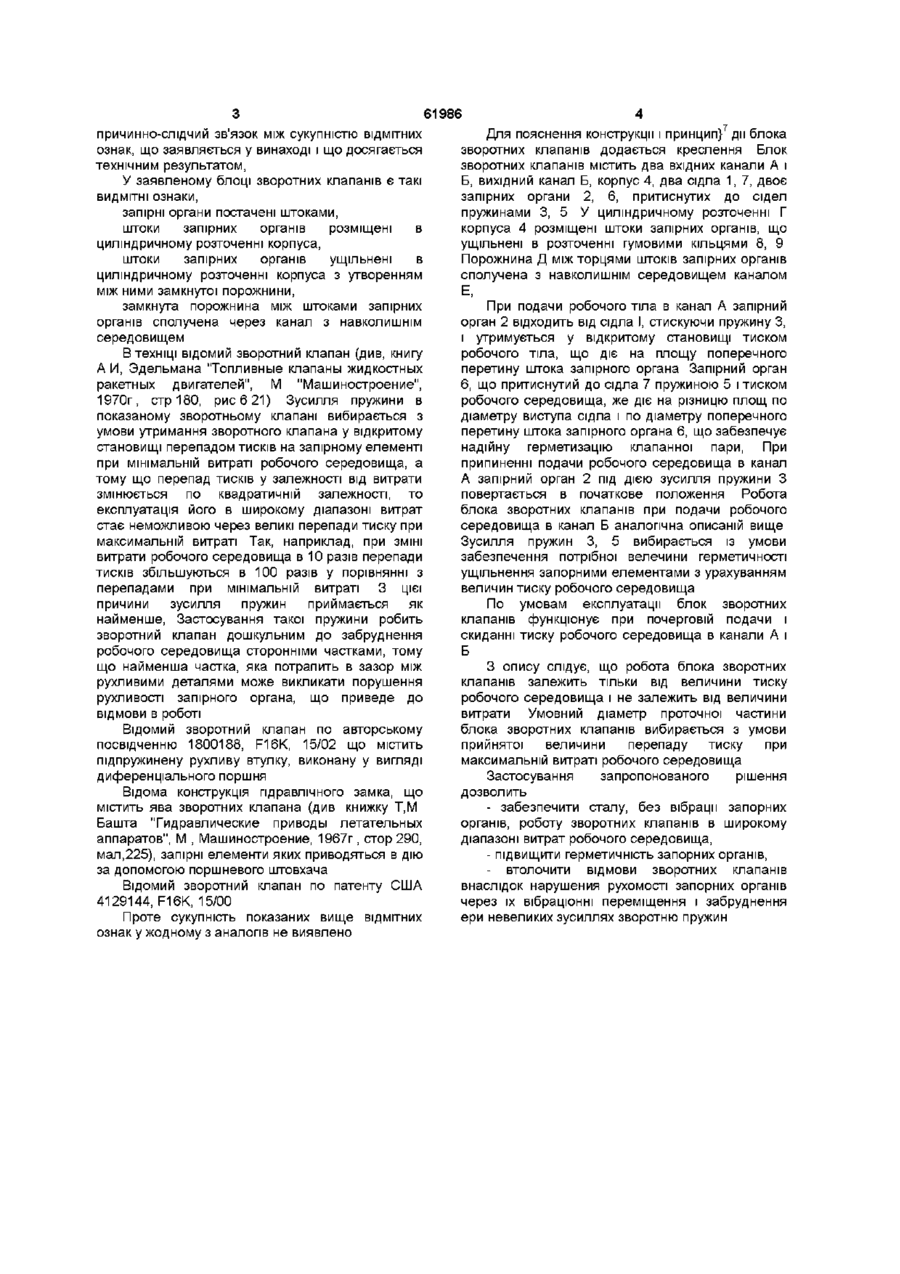

Блок зворотних клапанів, що містить в собі корпус з двома осьовими, направленими назустріч один одному, вхідними каналами і одним вихідним каналом, два запірних органи, що перекривають ВХІДНІ канали, який відрізняється тим, що запірні органи притиснені до своїх сідел пружинами і обладнані штоками, при цьому штоки запірних органів розміщені в центральній циліндричній розточці корпуса і ущільнені в ній з виникненням між ними замкнутої порожнини, що сполучена через канал з навколишнім середовищем поверхні Найбільш близьким до запропонованого по технічній сутності є пневмоблок клапанів по авторському посвідченню №368438, F16K, 3/14, F16K, 3/20 для регулювання подачі робочого середовища, у загальній порожнині корпуса якого установлені два запірних органа зворотних клапанів таким чином, що одним із своїх торців ущільненим вони взаємодіють із розташованими з двох сторін по осі сідлами вхідних каналів, а іншим примикають друг до друга через втулку, що обмежує переміщення кожного з них Хибою такої конструкції є низька надійність поділу порожнин унаслідок негерметичності ущільнення запірного органа на сідло через слабке зусилля притиснення, тому що на притисненні його до сідла діє тільки перепад тисків між вихідною порожниною пневмоблока і порожниною перекритого вхідного каналу В основу запропонованого винаходу поставлена задача забезпечення сталої, без вібрації запірних органів, роботи зворотних клапанів у широкому діапазоні витрат робочого середовища і підвищення герметичності запірних органів Поставлена задача вирішується шляхом утримування запірних органів у відкритому становищі тиском робочого середовища і збільшенням зусилля притиснення запірного органа до сідла Заявник відзначає такий О (О 00 о> (О 61986 причинно-слідчии звязок між сукупністю ВІДМІТНИХ ознак, що заявляється у винаході і що досягається технічним результатом, У заявленому блоці зворотних клапанів є такі ВИДМІТНІ ознаки, запірні органи постачені штоками, штоки запірних органів розміщені в циліндричному розточенні корпуса, штоки запірних органів ущільнені в циліндричному розточенні корпуса з утворенням між ними замкнутої порожнини, замкнута порожнина між штоками запірних органів сполучена через канал з навколишнім середовищем В техніці відомий зворотний клапан (див, книгу А И, Эдельмана "Топливные клапаны жидкостных ракетных двигателей", М "Машиностроение", 1970г, стр 180, рис 6 21) Зусилля пружини в показаному зворотньому клапані вибирається з умови утримання зворотного клапана у відкритому становищі перепадом тисків на запірному елементі при мінімальній витраті робочого середовища, а тому що перепад тисків у залежності від витрати змінюється по квадратичній залежності, то експлуатація його в широкому діапазоні витрат стає неможливою через великі перепади тиску при максимальній витраті Так, наприклад, при ЗМІНІ витрати робочого середовища в 10 разів перепади тисків збільшуються в 100 разів у порівнянні з перепадами при мінімальній витраті 3 цієї причини зусилля пружин приймається як найменше, Застосування такої пружини робить зворотний клапан дошкульним до забруднення робочого середовища сторонніми частками, тому що найменша частка, яка потрапить в зазор між рухливими деталями може викликати порушення рухливості запірного органа, що приведе до відмови в роботі Відомий зворотний клапан по авторському посвідченню 1800188, F16K, 15/02 що містить підпружинену рухливу втулку, виконану у вигляді диференціального поршня Відома конструкція гідравлічного замка, що містить ява зворотних клапана (див книжку Т,М Башта "Гидравлические приводы летательных аппаратов", М , Машиностроение, 1967г, стор 290, мал,225), запірні елементи яких приводяться в дію за допомогою поршневого штовхача Відомий зворотний клапан по патенту США 4129144, F16K, 15/00 Проте сукупність показаних вище ВІДМІТНИХ ознак у жодному з аналогів не виявлено 4 7 Для пояснення конструкції і принцип} дії блока зворотних клапанів додається креслення Блок зворотних клапанів містить два вхідних канали А і Б, вихідний канал Б, корпус 4, два сідла 1, 7, двоє запірних органи 2, 6, притиснутих до сідел пружинами 3, 5 У циліндричному розточенні Г корпуса 4 розміщені штоки запірних органів, що ущільнені в розточенні гумовими кільцями 8, 9 Порожнина Д між торцями штоків запірних органів сполучена з навколишнім середовищем каналом Е, При подачи робочого тіла в канал А запірний орган 2 відходить від сідла І, стискуючи пружину З, і утримується у відкритому становищі тиском робочого тіла, що дієна площу поперечного перетину штока запірного органа Запірний орган 6, що притиснутий до сідла 7 пружиною 5 і тиском робочого середовища, же діє на різницю площ по діаметру виступа сідла і по діаметру поперечного перетину штока запірного органа 6, що забезпечує надійну герметизацію клапанної пари, При припиненні подачи робочого середовища в канал А запірний орган 2 під дією зусилля пружини З повертається в початкове положення Робота блока зворотних клапанів при подачи робочого середовища в канал Б аналогічна описаній вище Зусилля пружин 3, 5 вибирається із умови забезпечення потрібної велечини герметичності ущільнення запорними елементами з урахуванням величин тиску робочого середовища По умовам експлуатації блок зворотних клапанів функціонує при почерговій подачи і скиданні тиску робочого середовища в канали А і Б З опису слідує, що робота блока зворотних клапанів залежить тільки від величини тиску робочого середовища і не залежить від величини витрати Умовний діаметр проточної частини блока зворотних клапанів вибирається з умови прийнятої величини перепаду тиску при максимальній витраті робочого середовища Застосування запропонованого рішення дозволить - забезпечити сталу, без вібрації запорних органів, роботу зворотних клапанів в широкому діапазоні витрат робочого середовища, - підвищити герметичність запорних органів, - втолочити відмови зворотних клапанів внаслідок нарушения рухомості запорних органів через їх вібрацюнні переміщення і забруднення ери невеликих зусиллях зворотню пружин 61986 Комп'ютерна верстка О Кураєв Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
