Пристрій для формування, наповнення та зварювання пакетів з плівки
Номер патенту: 61438
Опубліковано: 25.07.2011
Автори: Недашківський Андрій Миколайович, Іванова Людмила Іллівна, Якимчук Микола Володимирович
Формула / Реферат
Пристрій для формування, наповнення та зварювання пакетів з плівки, що містить подавальну трубу, рукавоутворювач, формувальну трубу, пристрої для поздовжнього зварювання швів, який відрізняється тим, що після пристрою для поздовжнього зварювання встановлено з двох сторін приводні вальці, які мають симетрично розташовані чарунки параболічної форми, пристрій для поперечного зварювання та відрізні ножі з приводом.
Текст

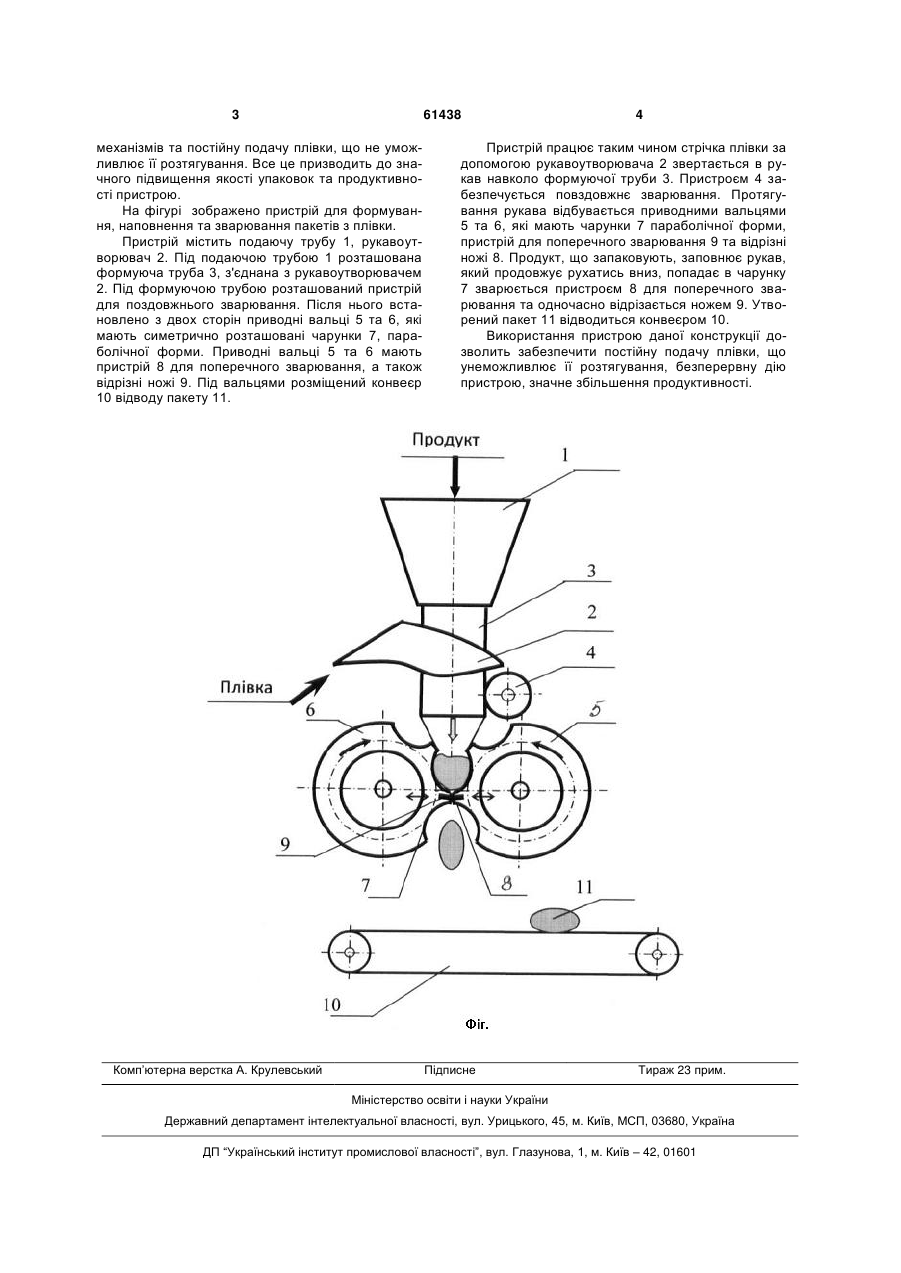

Пристрій для формування, наповнення та 3 61438 механізмів та постійну подачу плівки, що не уможливлює її розтягування. Все це призводить до значного підвищення якості упаковок та продуктивності пристрою. На фігурі зображено пристрій для формування, наповнення та зварювання пакетів з плівки. Пристрій містить подаючу трубу 1, рукавоутворювач 2. Під подаючою трубою 1 розташована формуюча труба 3, з'єднана з рукавоутворювачем 2. Під формуючою трубою розташований пристрій для поздовжнього зварювання. Після нього встановлено з двох сторін приводні вальці 5 та 6, які мають симетрично розташовані чарунки 7, параболічної форми. Приводні вальці 5 та 6 мають пристрій 8 для поперечного зварювання, а також відрізні ножі 9. Під вальцями розміщений конвеєр 10 відводу пакету 11. Комп’ютерна верстка А. Крулевський 4 Пристрій працює таким чином стрічка плівки за допомогою рукавоутворювача 2 звертається в рукав навколо формуючої труби 3. Пристроєм 4 забезпечується повздовжнє зварювання. Протягування рукава відбувається приводними вальцями 5 та 6, які мають чарунки 7 параболічної форми, пристрій для поперечного зварювання 9 та відрізні ножі 8. Продукт, що запаковують, заповнює рукав, який продовжує рухатись вниз, попадає в чарунку 7 зварюється пристроєм 8 для поперечного зварювання та одночасно відрізається ножем 9. Утворений пакет 11 відводиться конвеєром 10. Використання пристрою даної конструкції дозволить забезпечити постійну подачу плівки, що унеможливлює її розтягування, безперервну дію пристрою, значне збільшення продуктивності. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for forming, filling and welding film bags
Автори англійськоюYakimchuk Mykola Volodymyrovych, Ivanova Liudmyla Illivna, Nedashkivskyi Andrii Mykolaiovych
Назва патенту російськоюУстройство для формирования, наполнения и сварки пакетов из пленки
Автори російськоюЯкимчук Николай Владимирович, Иванова Людмила Ильинична, Недашковский Андрей Николаевич
МПК / Мітки
МПК: B65B 9/06
Мітки: пакетів, пристрій, зварювання, плівки, наповнення, формування
