Пристрій для формування, наповнення та зварювання пакетів з термоусадкового матеріалу

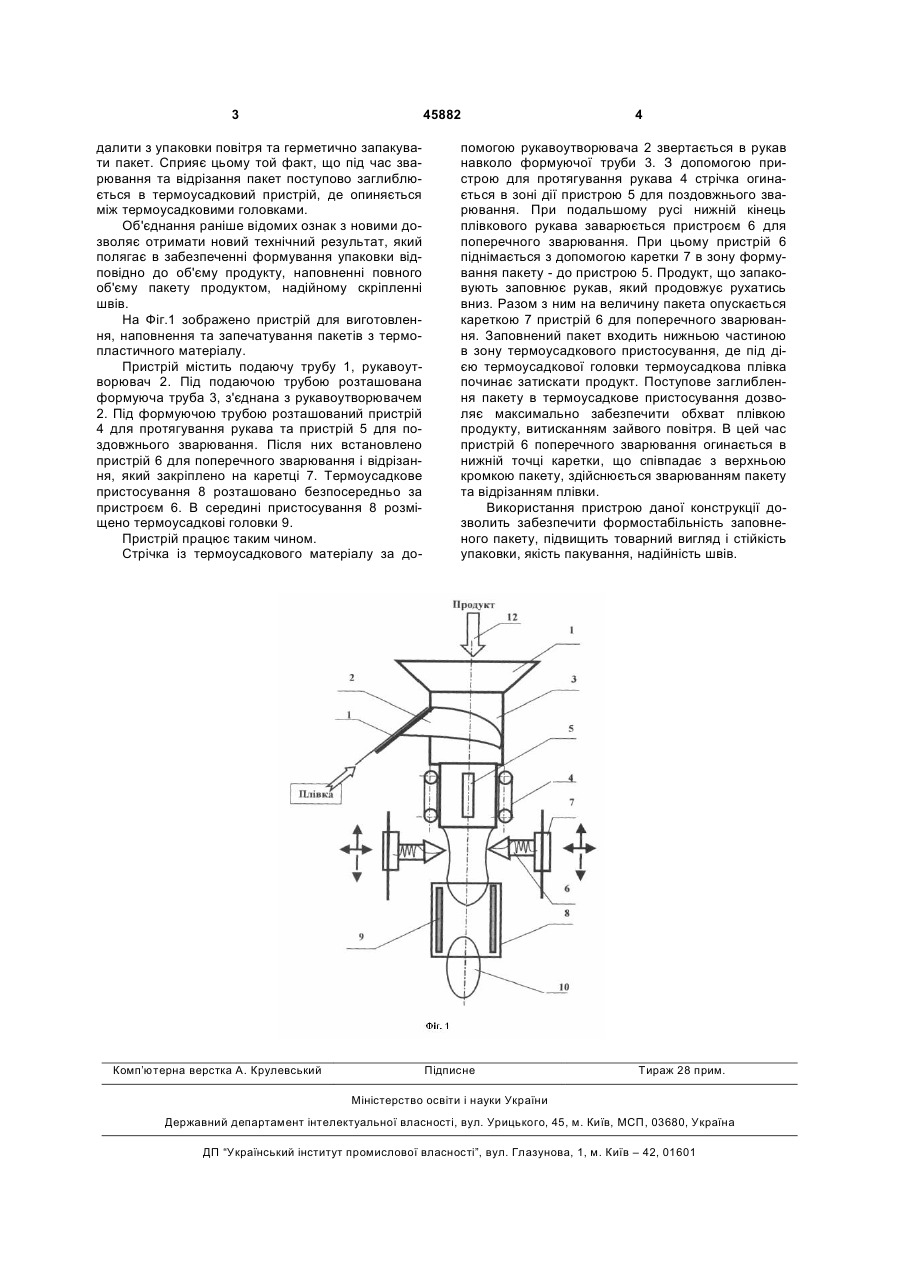

Пристрій для формування, наповнення та зварювання пакетів з термоусадкового матеріалу, 3 45882 далити з упаковки повітря та герметично запакувати пакет. Сприяє цьому той факт, що під час зварювання та відрізання пакет поступово заглиблюється в термоусадковий пристрій, де опиняється між термоусадковими головками. Об'єднання раніше відомих ознак з новими дозволяє отримати новий технічний результат, який полягає в забезпеченні формування упаковки відповідно до об'єму продукту, наповненні повного об'єму пакету продуктом, надійному скріпленні швів. На Фіг.1 зображено пристрій для виготовлення, наповнення та запечатування пакетів з термопластичного матеріалу. Пристрій містить подаючу трубу 1, рукавоутворювач 2. Під подаючою трубою розташована формуюча труба 3, з'єднана з рукавоутворювачем 2. Під формуючою трубою розташований пристрій 4 для протягування рукава та пристрій 5 для поздовжнього зварювання. Після них встановлено пристрій 6 для поперечного зварювання і відрізання, який закріплено на каретці 7. Термоусадкове пристосування 8 розташовано безпосередньо за пристроєм 6. В середині пристосування 8 розміщено термоусадкові головки 9. Пристрій працює таким чином. Стрічка із термоусадкового матеріалу за до Комп’ютерна верстка А. Крулевський 4 помогою рукавоутворювача 2 звертається в рукав навколо формуючої труби 3. З допомогою пристрою для протягування рукава 4 стрічка огинається в зоні дії пристрою 5 для поздовжнього зварювання. При подальшому русі нижній кінець плівкового рукава заварюється пристроєм 6 для поперечного зварювання. При цьому пристрій 6 піднімається з допомогою каретки 7 в зону формування пакету - до пристрою 5. Продукт, що запаковують заповнює рукав, який продовжує рухатись вниз. Разом з ним на величину пакета опускається кареткою 7 пристрій 6 для поперечного зварювання. Заповнений пакет входить нижньою частиною в зону термоусадкового пристосування, де під дією термоусадкової головки термоусадкова плівка починає затискати продукт. Поступове заглиблення пакету в термоусадкове пристосування дозволяє максимально забезпечити обхват плівкою продукту, витисканням зайвого повітря. В цей час пристрій 6 поперечного зварювання огинається в нижній точці каретки, що співпадає з верхньою кромкою пакету, здійснюється зварюванням пакету та відрізанням плівки. Використання пристрою даної конструкції дозволить забезпечити формостабільність заповненого пакету, підвищить товарний вигляд і стійкість упаковки, якість пакування, надійність швів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
