Призма-укладка

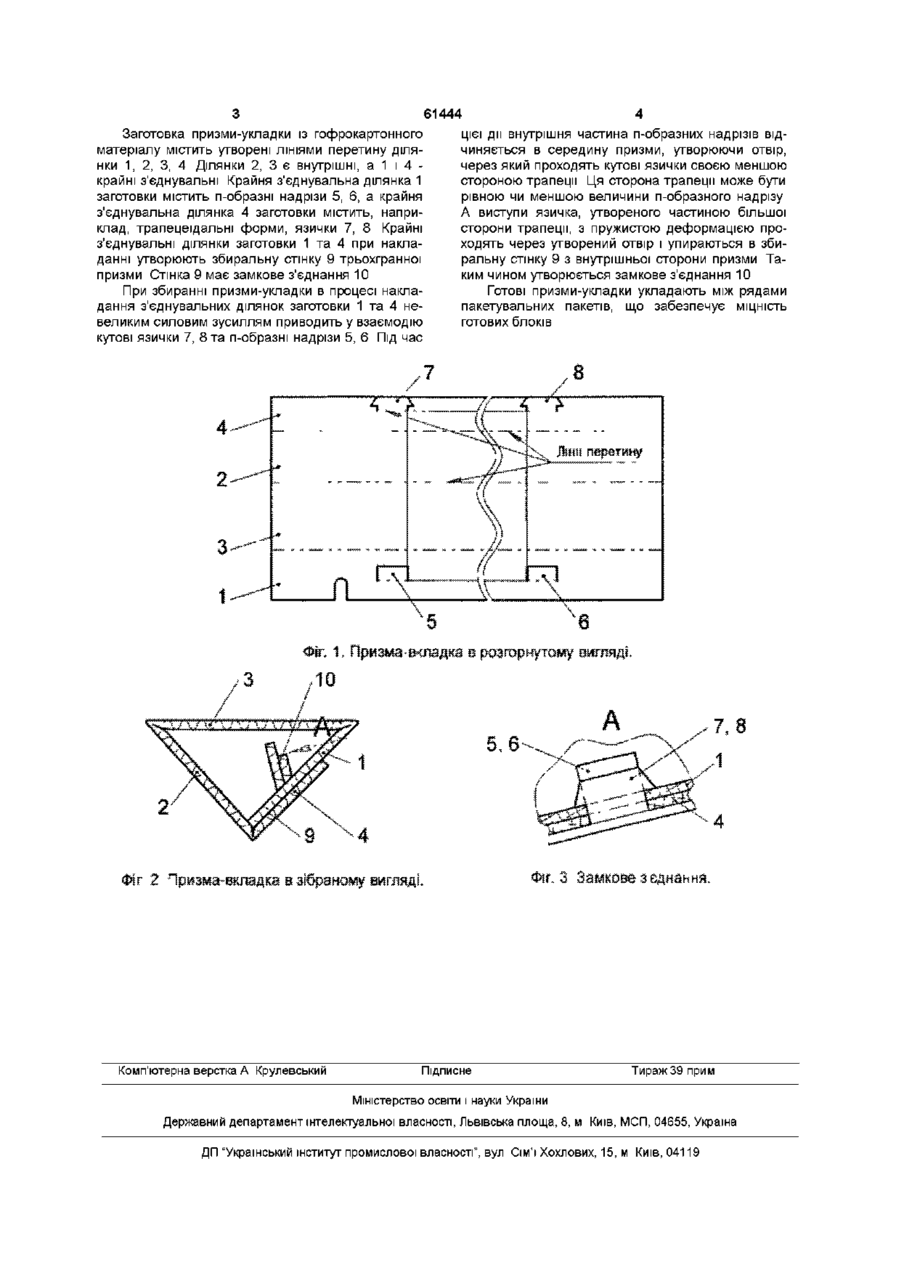

Призма-укладка виготовлена із заготовки гофрокартонного матеріалу, що містить внутрішні та Винахід відноситься до обладнання, яке застосовують при автоматичному пакетуванні пакетів типу Tetra Brick в блоки шляхом обгортання їх поліетиленовою термозбіговою плівкою При складанні пакетів в блоки, для придания блоку МІЦНОСТІ, ВІДОМІ закордонні та ВІТЧИЗНЯНІ фі рми пропонують використовувати призми-укладки, завдяки яким можливе збільшення КІЛЬКОСТІ блоків на піддонах За прототип прийнята призма-укладка, яка застосовується при пакетуванні пакетів фірмою ЗАТ "Галактон" М Київ, "Текнопак" М Київ, журнал "Молочна промисловість", № 2 — 2002, стор 31 За прототипом призма-укладка виготовлена із заготовки гофрокартонного матеріалу, що містить внутрішні та крайні з'єднувальні ділянки, утворені ЛІНІЯМИ перетину таким чином, щоб заготовка в зібраному вигляді мала форму трьохгранної призми, збиральна стінка якої виконана шляхом накладання з'єднувальних ділянок заготовки Перед накладанням на ці ділянки наносять клей, тобто з'єднувальні ділянки заготовки склеюють Склеєна збиральна стінка призми не завжди забезпечує високу надійність при експлуатації, ускладнює її виготовлення та несе в собі додаткові матеріальні витрати на виготовлення, що в кінцевому результаті збільшує вартість готового продукту, який вміщено в пакувальну тару В основу винаходу поставлена задача створення такої призми-укладки, яка б мала високу надійність при використанні та зручне и виготовлення без додаткових матеріальних витрат крайні зєднувальні ділянки, утворені ЛІНІЯМИ перетину таким чином, щоб заготовка в зібраному вигляді мала форму тригранної призми, збиральна стінка якої виконана шляхом накладання з'єднувальних ділянок заготовки, яка відрізняється тим, що одна із з'єднувальних ділянок заготовки містить, наприклад, П-подібні надрізи, а інша - кутові, наприклад, у вигляді трапецеїдальної форми, язички, розташовані з можливістю їх взаємодії та утворення при цьому в збиральній СТІНЦІ призми замкового з'єднання Поставлена задача вирішується тим, що в призмі-укладці, виготовленої із заготовки гофрокартонного матеріалу, що містить внутрішні та крайні з'єднувальні ділянки, утворені ЛІНІЯМИ перетину таким чином, щоб заготовка в зібраному вигляді мала форму трьохгранної призми, збиральна стінка якої виконана шляхом накладання з'єднувальних ділянок заготовки, згідно винаходу, одна із з'єднувальних ділянок заготовки містить, наприклад, п-образні надрізи, а інша - кутові, наприклад, у вигляді трапецеїдальної форми, язички, розташовані з можливістю їх взаємодії та утворення при цьому в збиральній СТІНЦІ замкового з'єднання Між сукупністю суттєвих ознак винаходу, що заявляється, і технічним результатом, якого можна досягти, існує такий причинно-послідовний зв'язок Замкове з'єднання, утворене завдяки оригінальній конструкції призми, а саме збиральної стінки, яка виконана шляхом накладання двох з'єднувальних ділянок заготовки, одна з яких містить, наприклад, п-образні надрізи, а інша - кутові, наприклад, трапецеїдальної форми, язички, повністю ліквідує можливість розкриття призми в процесі її експлуатації, дає можливість збільшення пакетів, укладених в блоки та повністю ліквідуються додаткові матеріальні та трудовитрати на склеювання збірної сторони призми Винахід проілюстровано графічним матеріалом, де на фіг 1 зображена призма-вкладка в розгорнутому вигляді, на фіг 2 - у зібраному вигляді, на фіг 3 - замкове з'єднання (О 61444 Заготовка призми-укладки із гофрокартонного матеріалу містить утворені ЛІНІЯМИ перетину ділянки 1, 2, 3, 4 Ділянки 2, 3 Є внутрішні, а 1 і 4 крайні з'єднувальні Крайня з'єднувальна ділянка 1 заготовки містить п-образні надрізи 5, 6, а крайня з'єднувальна ділянка 4 заготовки містить, наприклад, трапецеїдальні форми, язички 7, 8 Крайні з'єднувальні ділянки заготовки 1 та 4 при накладанні утворюють збиральну стінку 9 трьохгранної призми Стінка 9 має замкове з'єднання 10 При збиранні призми-укладки в процесі накладання з'єднувальних ділянок заготовки 1 та 4 невеликим силовим зусиллям приводить у взаємодію кутові язички 7, 8 та п-образні надрізи 5, 6 Під час Комп'ютерна верстка А Крулевський цієї дії внутрішня частина п-образних надрізів відчиняється в середину призми, утворюючи отвір, через який проходять кутові язички своєю меншою стороною трапеції Ця сторона трапеції може бути рівною чи меншою величини п-образного надрізу А виступи язичка, утвореного частиною більшої сторони трапеції, з пружистою деформацією проходять через утворений отвір і упираються в збиральну стінку 9 з внутрішньої сторони призми Таким чином утворюється замкове з'єднання 10 Готові призми-укладки укладають між рядами пакетувальних пакетів, що забезпечує МІЦНІСТЬ готових блоків Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
