Спосіб ковальського витягнення заготовки в чотирибойковому кувальному пристрої з механізмом подавання

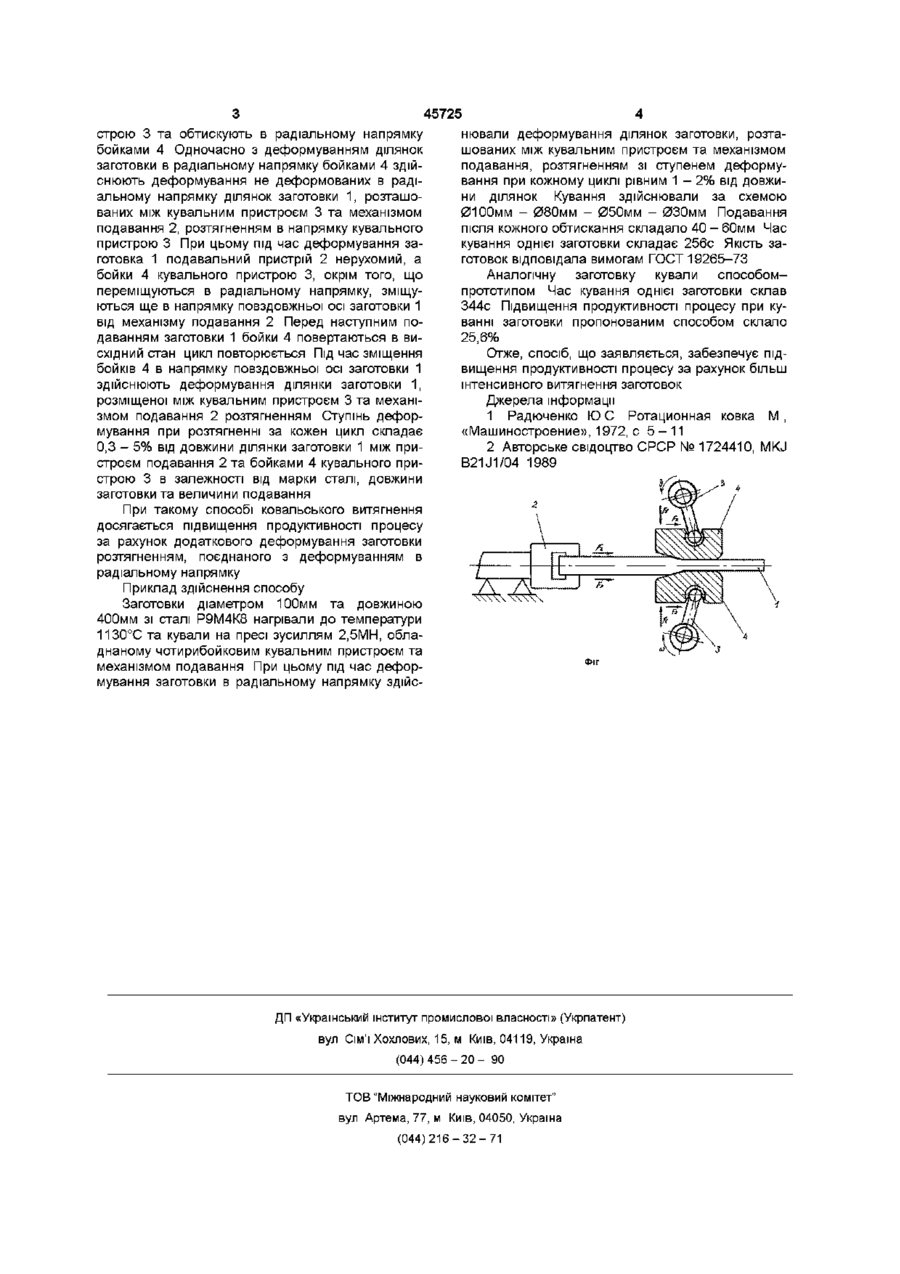

Спосіб ковальського витягнення заготовок в чотирибойковому кувальному пристрої з ме ханізмом подавання, який включає деформування ділянок заготовки в радіальному напрямку в кувальному пристрої та подавання заготовки між деформуваннями в осьовому напрямку механізмом подавання, який відрізняється тим, що одночасно з деформуванням ділянок заготовки в радіальному напрямку, здійснюють деформування розтягненням недеформованих в радіальному напрямку ділянок заготовки, розташованих між кувальним пристроєм та механізмом подавання в напрямку кувального пристрою Винахід стосується оброблення металів тисненням, а саме способів ковальського витягнення заготовок в чотирибойкових кувальних пристроях, обладнаних механізмами подавання, та може бути використаним в металургійній та машинобудівній галузях промисловості Відомий спосіб ковальського затягнення на чотирибойковій радіально-кувальній машині, що включає деформування ділянок заготовки в радіальному напрямку, подавання та кантування [1] Недоліком відомого способу є те, що він не забезпечує високу продуктивність процесу з-за малих одиничних обтискань заготовки Відомий також спосіб ковальського витягнення заготовок в чотирибойковому кувальному пристрої з механізмом подавання, що включає деформування ділянок заготовки в радіальнім напрямку в кувальному пристрої та подавання заготовки між деформуваннями в осьовому напрямку механізмом подавання [2] Недоліком відомого способу є те, що він не забезпечує високу продуктивність процесу внаслідок малої інтенсивності витягнення під час кожного одиничного обтискання В основу способу ковальського витягнення заготовок в чотирибойковому кувальному пристрої з механізмом подавання поставлена задача шляхом одиничного деформування ділянок заготовки в радіальному напрямку та деформування не дефо рмованих в радіальному напрямку ділянок заготовки, підвищити продуктивність процесу Поставлена задача досягається тим, що в відомому способі ковальського витягнення заготовок в чотирибойковому кувальному пристрої з механізмом подавання, який включає деформування ділянок заготовки в радіальному напрямку в кувальному пристрої та подавання заготовки між деформуваннями в осьовому напрямку механізмом подавання, новим є те, що одночасно з деформуванням ділянок заготовки в радіальному напрямку, здійснюють деформування розтягненням не деформованих в радіальному напрямку ділянок заготовки, розташованих між кувальним пристроєм і механізмом подавання, в напрямку кувального пристрою Щ фігурі показана схема здійсненні способу ковальського витягнення заготовок в чотирибойковому кувальному пристрої, обладнаному механізмом подавання, де Fi - радіальна складова сили обтискання, F2 - складова сила обтискання, спрямована вздовж осі заготовки, W - кутова швидкість обвертання механізмів чотирибойкового кувального пристрою Пропонований спосіб з використанням чотирибойкового кувального пристрою та механізму подавання здійснюють таким чином Заготовку 1 за допомогою механізму подавання 2 подають до чотирибойкового кувального при ю ю 45725 строю 3 та обтискують в радіальному напрямку нювали деформування ділянок заготовки, розтабойками 4 Одночасно з деформуванням ділянок шованих між кувальним пристроєм та механізмом заготовки в радіальному напрямку бойками 4 здійподавання, розтягненням зі ступенем деформуснюють деформування не деформованих в радівання при кожному циклі рівним 1 - 2% від довжиальному напрямку ділянок заготовки 1, розташони ділянок Кування здійснювали за схемою ваних між кувальним пристроєм 3 та механізмом 0100мм - 080мм - 050мм - 030мм Подавання подавання 2, розтягненням в напрямку кувального після кожного обтискання складало 40 - 60мм Час пристрою 3 При цьому під час деформування закування однієї заготовки складає 256с Якість заготовка 1 подавальний пристрій 2 нерухомий, а готовок відповідала вимогам ГОСТ 19265-73 бойки 4 кувального пристрою 3, окрім того, що Аналогічну заготовку кували способомпереміщуються в радіальному напрямку, зміщупрототипом Час кування однієї заготовки склав ються ще в напрямку повздовжньої осі заготовки 1 344с Підвищення продуктивності процесу при кувід механізму подавання 2 Перед наступним пованні заготовки пропонованим способом склало даванням заготовки 1 бойки 4 повертаються в ви25,6% східний стан цикл повторюється Під час зміщення Отже, спосіб, що заявляється, забезпечує підбойків 4 в напрямку повздовжньої осі заготовки 1 вищення продуктивності процесу за рахунок більш здійснюють деформування ділянки заготовки 1, інтенсивного витягнення заготовок розміщеної між кувальним пристроєм 3 та механіДжерела інформації змом подавання 2 розтягненням Ступінь дефор1 Радюченко Ю С Ротационная ковка М , мування при розтягненні за кожен цикл складає «Машиностроение», 1972, с 5 - 1 1 0,3 - 5% від довжини ділянки заготовки 1 між при2 Авторське свідоцтво СРСР № 1724410, MKJ строєм подавання 2 та бойками 4 кувального приB21J1/04 1989 строю 3 в залежності від марки сталі, довжини заготовки та величини подавання При такому способі ковальського витягнення досягається підвищення продуктивності процесу за рахунок додаткового деформування заготовки розтягненням, поєднаного з деформуванням в радіальному напрямку Приклад здійснення способу Заготовки діаметром 100мм та довжиною 400мм зі сталі Р9М4К8 нагрівали до температури 1130°С та кували на пресі зусиллям 2,5МН, обладнаному чотирибоиковим кувальним пристроєм та механізмом подавання При цьому під час деформування заготовки в радіальному напрямку здійс ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
