Стенд для випробування ущільнень при обертальному русі вала

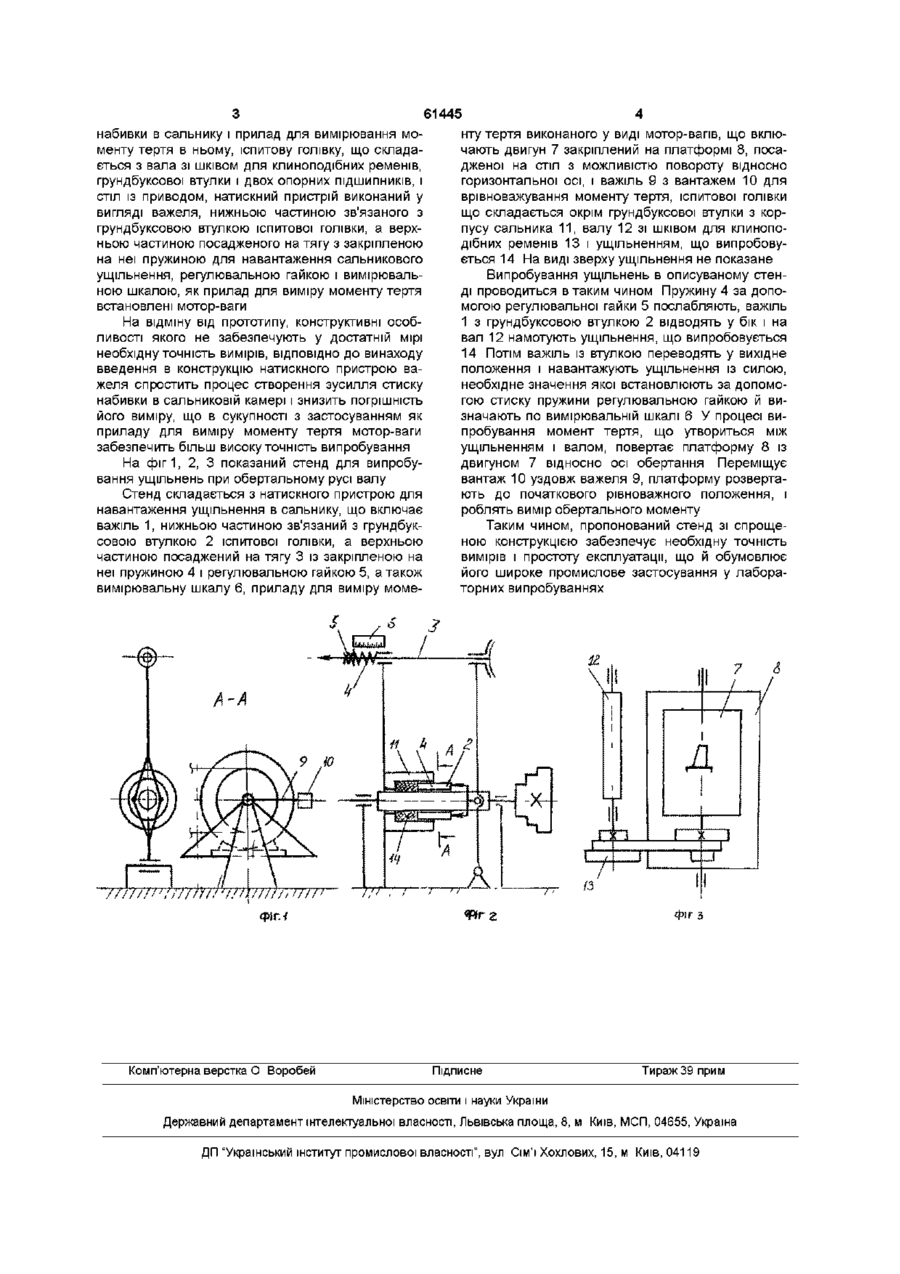

Стенд для випробування ущільнень при обертальному русі вала, що включає натискний пристрій для навантаження ущільнення в сальнику і прилад для виміру моменту тертя в ньому, іспито ву головку, що складається з вала зі шківом для клиноподібних ременів, грундбуксової втулки і двох опорних ПІДШИПНИКІВ, і стіл із приводом, який відрізняється тим, що натискний пристрій стенда виконаний у вигляді важеля, нижньою частиною зв'язаного з грундбуксовою втулкою іспитової головки, а верхньою частиною посадженого на тягу із закріпленою на ній пружиною і регулювальною гайкою, а також вимірювальною шкалою, як прилад для виміру моменту тертя встановлені моторваги Винахід відноситься до області машинобудування, зокрема до іспитового устаткування, а саме до стендів для динамічних випробувань ущільнень валів, що обертаються Відомий пристрій для випробувань двох однакових проти-направлених ущільнень (А С СРСР №596770), що містить радіально рухливий корпус із встановленими в ньому статорними частинами ущільнені) і встановлений на власних опорах, не зв'язаних з корпусом, вал що обертається із закріпленими на ньому роторними частинами ущільнень, канали для підведення робочого середовища в простір між ущільненнями, пристрої для радіальною зсуву корпусу і виміру діючого на нього обертального моменту та радіальних сил При обертанні валу момент тертя у випробовуваних ущільненнях закручує корпус відносно осі обертання При цьому відбувається зсув центру ваги корпусу з установленими на ньому приладами, відбувається зсув площини дії рівнодіючої радіальних сил Для збереження ПОСТІЙНОСТІ площини дії радіальних сил уздовж осі валу корпус розвертають до первісного рівноважного положення переміщенням вантажів уздовж важелів Після цього роблять вимір обертального моменту радіальних сил і ущільнюючої здатності ущільнень, що випробовуються Недоліком такого пристрою є складність конструкції і трудомісткість проведення вимірів Найбільш близьким за технічним рішенням, що прийнято за прототип, є "Стенд для испытания набивок при вращательном движении вала" (Борохов A M и др, "Волокнистые и комбинированные сальниковые уплотнения" М, Машиностроение, с 282), що складається з іспитової головки, натискного пристрою для навантаження ущільнення v сальнику, приладу для виміру монету тертя у вигляді месдози, охолоджуючого пристрою столу з приводом У процесі випробування тертя, що виникає між поверхнею захисної втулки і ущільненням прагне повернути грундбуксову втулку і балансирну раму, яка с частиною іспитової голівки, убік обертання шпинделя Але внаслідок того, що направляючий валик балансирної рами зв'язаний із пристосуванням мес-дози, то це зусилля тертя передається масляній месдозі і замірюється за допомогою манометру Недоліком такого стенду є складність створення зусилля стиску ущільнення в сальниковій камері, а також недостатня точність вимірів через застосування месдози В основу даного винаходу покладена задача створення стенду для випробування ущільнень при обертальному русі вала, конструктивні особливості якого забезпечили б можливість підвищення точності вимірів характеристик ущільнень, що випробовуються, при зменшенні трудомісткості випробувань Це досягається тим, що в стенді для випробування ущільнень при обертальному русі вала, що включає натискний пристрій для навантаження ю (О 61445 набивки в сальнику і прилад для вимірювання моменту тертя в ньому, іспитову голівку, що складається з вала зі шківом для клиноподібних ременів, грундбуксової втулки і двох опорних ПІДШИПНИКІВ, і стіл із приводом, натискний пристрій виконаний у вигляді важеля, нижньою частиною зв'язаного з грундбуксовою втулкою іспитової голівки, а верхньою частиною посадженого на тягу з закріпленою на неї пружиною для навантаження сальникового ущільнення, регулювальною гайкою і вимірювальною шкалою, як прилад для виміру моменту тертя встановлені мотор-ваги На відміну від прототипу, конструктивні особливості якого не забезпечують у достатній мірі необхідну точність вимірів, ВІДПОВІДНО до винаходу введення в конструкцію натискного пристрою важеля спростить процес створення зусилля стиску набивки в сальниковій камері і знизить погрішність його виміру, що в сукупності з застосуванням як приладу для виміру моменту тертя мотор-ваги забезпечить більш високу точність випробування На фіг1, 2, 3 показаний стенд для випробування ущільнень при обертальному русі валу Стенд складається з натискного пристрою для навантаження ущільнення в сальнику, що включає важіль 1, нижньою частиною зв'язаний з грундбуксовою втулкою 2 іспитової голівки, а верхньою частиною посаджений на тягу 3 із закріпленою на неї пружиною 4 і регулювальною гайкою 5, а також вимірювальну шкалу 6, приладу для виміру моме 77//7//V7 нту тертя виконаного у виді мотор-вапв, що включають двигун 7 закріплений на платформі 8, посадженої на стіл з можливістю повороту відносно горизонтальної осі, і важіль 9 з вантажем 10 для врівноважування моменту тертя, іспитової голівки що складається окрім грундбуксової втулки з корпусу сальника 11, валу 12 зі шківом для клиноподібних ременів 13 і ущільненням, що випробовується 14 На виді зверху ущільнення не показане Випробування ущільнень в описуваному стенді проводиться в таким чином Пружину 4 за допомогою регулювальної гайки 5 послабляють, важіль 1 з грундбуксовою втулкою 2 відводять у бік і на вал 12 намотують ущільнення, що випробовується 14 Потім важіль із втулкою переводять у вихідне положення і навантажують ущільнення із силою, необхідне значення якої встановлюють за допомогою стиску пружини регулювальною гайкою й визначають по вимірювальній шкалі 6 У процесі випробування момент тертя, що утвориться між ущільненням і валом, повертає платформу 8 із двигуном 7 відносно осі обертання Переміщує вантаж 10 уздовж важеля 9, платформу розвертають до початкового рівноважного положення, і роблять вимір обертального моменту Таким чином, пропонований стенд зі спрощеною конструкцією забезпечує необхідну точність вимірів і простоту експлуатації, що й обумовлює його широке промислове застосування у лабораторних випробуваннях / ч/тпттптптп тг*. фіг з Фіг.* Комп'ютерна верстка О Воробей Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
