Фундамент до енергетичної установки

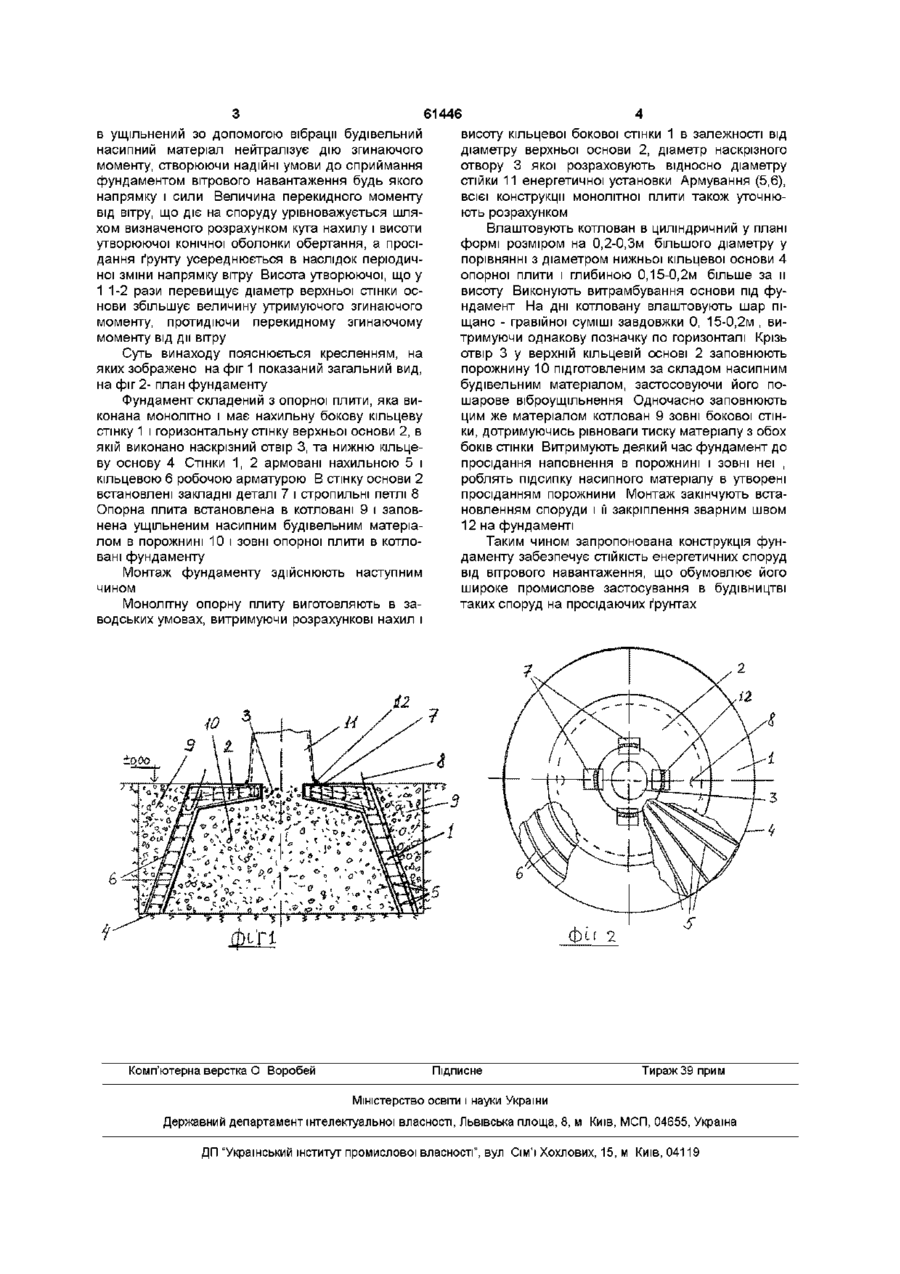

Фундамент до енергетичної установки, що складений з несучих навантаження залізобетонних елементів, які включають опорну плиту, який відрізняється тим, що опорна плита виконана монолітною у формі кільцевої конічної оболонки обертання, конструктивні параметри якої визначені розрахунками, і закріплена в котловані ущільненим насипним будівельним матеріалом Винахід відноситься до будівництва енергетичних споруд і, а саме , до спорудження фундаментів вітро і геліоустановок, зокрема на просідаючих і слабих ґрунтах Відомо, ЩО ДО зазначених установок однією з головних умов є забезпечення СТІЙКОСТІ ВІД вітрового навантаження Ця вимога торкається, насамперед фундаментів, на які діють значні згинаючі моменти, викликаючи нерівномірне їх просідання Ефективно протидіяти цьому негативному явищу допомагає збільшення площі основи фундаменту, або застосування більш розвиненої його конструкції Відомий залізобетонний фундамент (АС СРСР 1816828 А1), що включає опорну плиту, стійку з гніздом під п'яту залізобетонної рами і опорну балку Стійка розмішена паралельно рівнодіючій розрахункових сил, що прикладені до стійки рами, геометричний центр відпірної балки розташований на рівні дії на неї горизонтальної складової рівнодіючих сил, прикладених до п'яти рами Відпірна балка пропущена крізь утворений у СТІЙЦІ наскрізний отвір, який посилений спіральною арматурою, об'єднаною з арматурним каркасом, яким армована стійка Це технічне рішення прийнято за прототип Недоліком прототипу є недостатня СТІЙКІСТЬ споруди, пов'язана з недосконалістю конструкції, а саме Фундамент складений з трьох збірних елементів, з'єднання яких між собою сприймає сконцентровані напруги До того ж обпирання до п'яти рами у гніздо виконане з ексцентриситетом, від чого одна стійка перевантажена і від неї утворюється додатковий згинаючий момент, що діє на опорну плиту І тому СТІЙКІСТЬ фундаменту не забезпечено, коли напрямок вітру відхиляється від поздовжньої ВІСІ стаціонарно встановленого фундаменту Крім того відпірна балка встановлена в верхньому шарі ґрунту, який має схильність до спучування і тому опір ґрунту зменшується порівняно з розрахунковим, і мас лише нерівномірне його просідання В основу даного винаходу покладена задача створити фундамент до енергетичної установки, конструктивні особливості якого забезпечили б можливість підвищення СТІЙКОСТІ споруд від вітрового навантаження Це досягається тим, що в фундаменті до енергетичної установки, складеної з несучих навантаження залізобетонних елементів, які включають опорну плиту, опорна плита виконана монолітно у формі кільцевої конічної оболонки обертання, конструктивні параметри якої визначенні розрахунками, і закріплена в котловані, ущільненим насипним будівельним матеріалом На відміну від прототипу, конструктивні особливості якого не забезпечують достатню СТІЙКІСТЬ споруди від вітрового навантаження, згідно винаходу виконання фундаменту у вигляді монолітної кільцевої конічної оболонки обертання створює умови до сприймання навантаження по центру споруди, що забезпечує роботу несучих елементів фундаменту з меншою концентрацією напруг за рахунок зменшення згинаючого моменту Широко розвинена поверхня фундаменту і занурення його (О (О 61446 висоту кільцевої бокової стінки 1 в залежності від діаметру верхньої основи 2, діаметр наскрізного отвору 3 якої розраховують відносно діаметру стійки 11 енергетичної установки Армування (5,6), всієї конструкції монолітної плити також уточнюють розрахунком Влаштовують котлован в циліндричний у плані формі розміром на 0,2-0,Зм більшого діаметру у порівнянні з діаметром нижньої кільцевої основи 4 опорної плити і глибиною 0,15-0,2м більше за и висоту Виконують витрамбування основи під фундамент На дні котловану влаштовують шар піщано - гравійної суміші завдовжки 0, 15-0,2м , витримуючи однакову позначку по горизонталі Крізь отвір 3 у верхній кільцевій основі 2 заповнюють Суть винаходу пояснюється кресленням, на порожнину 10 підготовленим за складом насипним яких зображено на фіг 1 показаний загальний вид, будівельним матеріалом, застосовуючи його пона фіг 2- план фундаменту шарове віброущільнення Одночасно заповнюють Фундамент складений з опорної плити, яка вицим же матеріалом котлован 9 зовні бокової стінконана монолітно і має нахильну бокову кільцеву ки, дотримуючись рівноваги тиску матеріалу з обох стінку 1 і горизонтальну стінку верхньої основи 2, в боків стінки Витримують деякий час фундамент до якій виконано наскрізний отвір 3, та нижню кільцепросідання наповнення в порожнині і зовні неї , ву основу 4 Стінки 1, 2 армовані нахильною 5 і роблять підсипку насипного матеріалу в утворені кільцевою 6 робочою арматурою В стінку основи 2 просіданням порожнини Монтаж закінчують вставстановлені закладні деталі 7 і стропильні петлі 8 новленням споруди і її закріплення зварним швом Опорна плита встановлена в котловані 9 і запов12 на фундаменті нена ущільненим насипним будівельним матеріалом в порожнині 10 і зовні опорної плити в котлоТаким чином запропонована конструкція фунвані фундаменту даменту забезпечує СТІЙКІСТЬ енергетичних споруд від вітрового навантаження, що обумовлює його Монтаж фундаменту здійснюють наступним широке промислове застосування в будівництві чином таких споруд на просідаючих ґрунтах Монолітну опорну плиту виготовляють в заводських умовах, витримуючи розрахункові нахил і в ущільнений зо допомогою вібрації будівельний насипний матеріал нейтралізує дію згинаючого моменту, створюючи надійні умови до сприймання фундаментом вітрового навантаження будь якого напрямку і сили Величина перекидного моменту від вітру, що діє на споруду урівноважується шляхом визначеного розрахунком кута нахилу і висоти утворюючої конічної оболонки обертання, а просідання ґрунту усереднюється в наслідок періодичної зміни напрямку вітру Висота утворюючої, що у 11-2 рази перевищує діаметр верхньої стінки основи збільшує величину утримуючого згинаючого моменту, протидіючи перекидному згинаючому моменту від дії вітру Комп'ютерна верстка О Воробей Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
