Утилізаційна детандер-генераторна установка

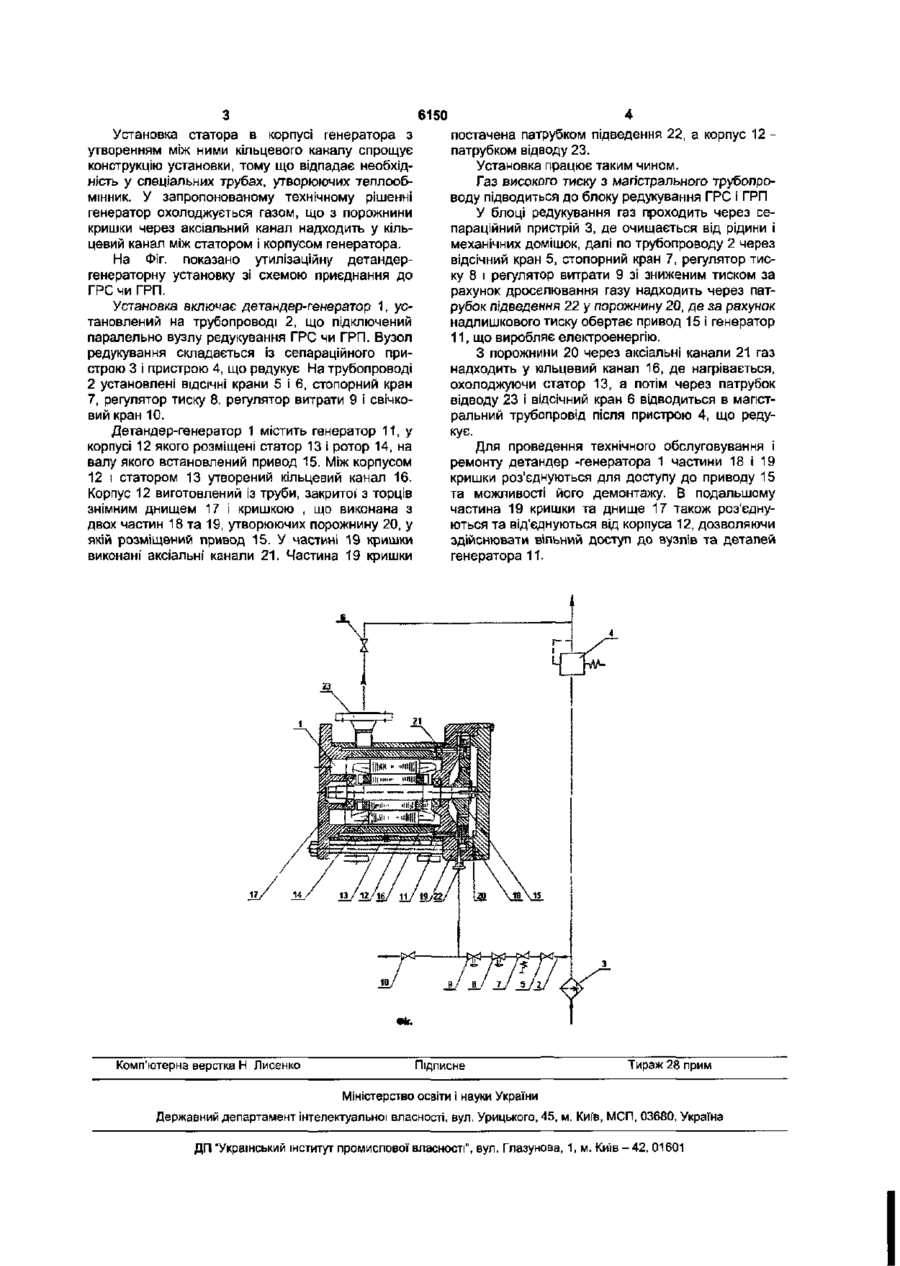

Утилізаційна детандер-генераторна установка, що містить генератор, у корпусі якого встанов лені статор і ротор, привід, встановлений на валу ротора, патрубки підведення і відводу газу, причому корпус генератора виконаний із труби, закритої з торців днищем і кришкою, яка відрізняється тим, що кришка складається з двох частин, що утворюють своєю внутрішньою поверхнею з'єднану з патрубком підведення порожнину, у якій розміщений привід, днище виконане знімним і з'єднане з кришкою, при цьому статор встановлений у корпусі генератора з утворенням між ними кільцевого каналу, а в кришці виконані аксіальні канали, що з'єднують порожнину кришки з патрубком відводу за допомогою кільцевого каналу. Корисна модель відноситься до газової промисловості, зокрема до установок для перетворення енергії надмірного тиску природного газу на газорозподільних станціях (ГРС) і газорозподільних пунктах (ГРП) в електричну енергію. Відома утилізаційна турбодетандерна установка [див. оп. до патенту РФ №2047059, МПК F25B11/00, 1991], що містить генератор, в корпусі якого встановлені статор і ротор, привод, встановлений на валу ротора, патрубки підведення і відводу газу Корпус генератора виконаний із труби, закритої з торців днищем і кришкою. Як привод, у цій установці використовується низьконапірна турбіна. Природний газ з магістрального трубопроводу після очищення, підігріву і дроселювання надходить в установку, де кінетична енергія газу, що виходить із соплового апарата, перетворюється на лопатках робочого колеса турбіни в механічну енергію, одночасно відбувається обертання ротора генератора, який перетворює механічну енергію в електричну. Недоліком такої' установки є застосування в якості теплообмінника пропущених через генераторну порожнину труб , що ускладнює конструкцію установки Крім того, утруднений доступ до вузлів, розміщених у корпусі, збільшує трудомісткість при технічному обслуговуванні і ремонті. В основу корисної" моделі поставлена задача удосконалення утилізаційної детандергенераторної установки шляхом спрощення її конструкції і зниження трудомісткості при технічному обслуговуванні і ремонті. Поставлена задача вирішується за рахунок того, що в утилізаційній детандер-генераторній установці, що містить генератор, у корпусі якого встановлені статор і ротор, привод, встановлений на валу ротора, патрубки підведення і відводу газу, причому корпус генератора виконаний із труби, закритої" з торців днищем і кришкою, відповідно до технічного рішення кришка складається з двох частин, що утворюють своєю внутрішньою поверхнею з'єднану з патрубком підведення порожнину, в якій розміщений привод, днище виконане знімним і з'єднано з кришкою, при цьому статор встановлений у корпусі генератора з утворенням між ними кільцевого каналу, а в кришці виконані аксіальні канали, що з'єднують порожнину кришки з патрубком відводу за допомогою кільцевого каналу. Виконання кришки з двох частин, що утворюють своєю внутрішньою поверхнею з'єднану з патрубком підведення порожнину, в якій розміщений привод, а також виконання днища знімним і з'єднаним із кришкою, дозволяє полегшити доступ до всіх вузлів установки й, таким чином, знизити трудомісткість при технічному обслуговуванні і ремонті. ю со 6150 Установка статора в корпусі генератора з утворенням між ними кільцевого каналу спрощує конструкцію установки, тому що відпадає необхідність у спеціальних трубах, утворюючих теплообмінник. У запропонованому технічному рішенні генератор охолоджується газом, що з порожнини кришки через аксіальний канал надходить у кільцевий канал між статором і корпусом генератора. На Фіг. показано утилізаційну детандергенераторну установку зі схемою приєднання до ГРС чи ГРП. Установка включає детандер-генератор 1, установлений на трубопроводі 2, що підключений паралельно вузлу редукування ГРС чи ГРП. Вузол редукування складається із сепараційного пристрою 3 і пристрою 4, що редукує На трубопроводі 2 установлені ВІДСІЧНІ крани 5 і 6, стопорний кран 7, регулятор тиску 8, регулятор витрати 9 і свічковий кран 10. Детандер-генератор 1 містить генератор 11, у корпусі 12 якого розміщені статор 13 і ротор 14, на валу якого встановлений привод 15. Між корпусом 12 і статором 13 утворений кільцевий канал 16. Корпус 12 виготовлений із труби, закритої з торців знімним днищем 17 і кришкою , що виконана з двох частин 18 та 19, утворюючих порожнину 20, у якій розміщений привод 15. У частині 19 кришки виконані аксіальні канали 21. Частина 19 кришки постачена патрубком підведення 22, а корпус 12 патрубком відводу 23. Установка працює таким чином. Газ високого тиску з магістрального трубопроводу підводиться до блоку редукування ГРС і ГРП У блоці редукування газ проходить через сепараційний пристрій 3, де очищається від рідини і механічних домішок, далі по трубопроводу 2 через відсічний кран 5, стопорний кран 7, регулятор тиску 8 і регулятор витрати 9 зі зниженим тиском за рахунок дроселювання газу надходить через патрубок підведення 22 у порожнину 20, де за рахунок надлишкового тиску обертає привод 15 і генератор 11, що виробляє електроенергію. З порожнини 20 через аксіальні канали 21 газ надходить у кільцевий канал 16, де нагрівається, охолоджуючи статор 13, а потім через патрубок відводу 23 і відсічний кран 6 відводиться в магістральний трубопровід після пристрою 4, що редукує. Для проведення технічного обслуговування і ремонту детандер -генератора 1 частини 18 і 19 кришки роз'єднуються для доступу до приводу 15 та можливості його демонтажу. В подальшому частина 19 кришки та днище 17 також роз'єднуються та від'єднуються від корпуса 12, дозволяючи здійснювати вільний доступ до вузлів та деталей генератора 11. «г. Комп'ютерна верстка Н Лисенко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
